อุปกรณ์เชื่อมต่อสถานีย่อยสามารถปรับปรุงความน่าเชื่อถือและอายุการใช้งานของสถานีไฟฟ้าย่อยสมัยใหม่ได้อย่างไร

ฮุ่ยซิงให้บริการด้านวิศวกรรมอย่างมืออาชีพอุปกรณ์เชื่อมต่อสถานีย่อยสำหรับโครงการโครงสร้างพื้นฐานด้านพลังงานซึ่งการเชื่อมต่อทางกลที่ปลอดภัย ประสิทธิภาพทางไฟฟ้าที่มั่นคง และความต้านทานการกัดกร่อนในระยะยาวถือเป็นสิ่งสำคัญ ออกแบบมาสำหรับการเชื่อมต่ออุปกรณ์ การติดตั้งบัสบาร์ การประกบตัวนำ และการประกอบโครงสร้าง อุปกรณ์เหล่านี้ช่วยให้วิศวกรไฟฟ้าสร้างระบบสถานีย่อยที่เชื่อถือได้สำหรับสภาพแวดล้อมการทำงานที่มีความต้องการสูง

สรุปบทความ:อุปกรณ์เชื่อมต่อของสถานีย่อยเป็นส่วนประกอบที่มีขนาดเล็ก แต่มีความสำคัญในสถานีไฟฟ้าย่อย พวกเขาเชื่อมต่อตัวนำ บัสบาร์ ฉนวน โครงสร้าง และอุปกรณ์ไฟฟ้าในขณะที่จัดการภาระทางกล การสั่นสะเทือน การเคลื่อนที่ด้วยความร้อน และการสัมผัสต่อสิ่งแวดล้อม คู่มือนี้จะอธิบายประเภทหลัก การใช้งาน ข้อควรพิจารณาเกี่ยวกับวัสดุและการรักษาพื้นผิว ข้อกำหนดด้านคุณภาพ และปัจจัยการจัดซื้อสำหรับโครงการด้านสาธารณูปโภค EPC และวิศวกรรมไฟฟ้า

สารบัญ

1. เหตุใดอุปกรณ์เชื่อมต่อตัวเชื่อมต่อสถานีย่อยจึงมีความสำคัญ?
2. อุปกรณ์เชื่อมต่อประเภทใดที่ใช้ในสถานีย่อย?
3. อุปกรณ์เชื่อมต่อสถานีย่อยใช้ที่ไหน?
4. วัสดุและการรักษาพื้นผิวใดมีความสำคัญ?
5. คุณควรเลือกฟิตติ้งที่เหมาะสมอย่างไร?
6. เหตุใดจึงพิจารณา Huixing สำหรับส่วนประกอบการเชื่อมต่อสถานีย่อย
7. คำถามที่พบบ่อย

เหตุใดอุปกรณ์เชื่อมต่อตัวเชื่อมต่อสถานีย่อยจึงมีความสำคัญ?

สถานีย่อยสมัยใหม่ขึ้นอยู่กับจุดเชื่อมต่อทางกลและไฟฟ้าหลายร้อยจุด หม้อแปลง บัสบาร์ เซอร์กิตเบรกเกอร์ ตัวตัดการเชื่อมต่อ สายฉนวน ตัวนำ หรือโครงสร้างรองรับไม่สามารถทำงานเป็นระบบรวมได้หากไม่มีฮาร์ดแวร์เชื่อมต่อที่เลือกอย่างเหมาะสม

อุปกรณ์เชื่อมต่อสถานีย่อยจัดเตรียมอินเทอร์เฟซระหว่างส่วนประกอบเหล่านี้ ขึ้นอยู่กับการออกแบบ พวกเขาสามารถถ่ายโอนโหลดทางกล ยึดตัวนำ รักษาความต่อเนื่องทางไฟฟ้า ชดเชยการเคลื่อนไหว หรือป้องกันการคลายโดยไม่ตั้งใจ

อุปกรณ์ติดตั้งที่เชื่อถือได้จำเป็นต้องทำงานอย่างสม่ำเสมอภายใต้สภาวะต่างๆ เช่น:

• การโหลดไฟฟ้าและการเปลี่ยนแปลงอุณหภูมิอย่างต่อเนื่อง
• ลม การสั่นสะเทือน และความเครียดทางกล
• การขยายตัวและการหดตัวเนื่องจากความร้อน
• ความชื้นภายนอก ออกซิเดชัน และมลภาวะทางอุตสาหกรรม
• แรงทางกลลัดวงจรและสภาวะการทำงานที่ผิดปกติ
• ข้อกำหนดในการติดตั้งและบำรุงรักษาระยะยาว

ด้วยเหตุนี้ การเลือกข้อต่อไม่ควรขึ้นอยู่กับขนาดหรือราคาซื้อเท่านั้น ความแข็งแรงทางกล ความน่าเชื่อถือของการสัมผัส ความต้านทานการกัดกร่อน ความแม่นยำของขนาด ความเข้ากันได้ในการติดตั้ง และเงื่อนไขการบริการที่คาดหวัง ทั้งหมดนี้ควรได้รับการประเมินร่วมกัน

อุปกรณ์เชื่อมต่อประเภทใดที่ใช้ในสถานีย่อย?

จุดเชื่อมต่อที่ต่างกันต้องใช้โครงสร้างฮาร์ดแวร์ที่แตกต่างกัน กลุ่มผลิตภัณฑ์ที่ได้รับการออกแบบอย่างดีโดยปกติประกอบด้วยส่วนประกอบสำหรับการเชื่อมต่ออุปกรณ์ การยึดบัสบาร์ การประกอบฉนวน การประกบตัวนำ และการล็อค

การจำแนกประเภทนี้ทำให้การจัดซื้อง่ายขึ้น เนื่องจากวิศวกรสามารถจับคู่โครงสร้างที่เหมาะสมกับฟังก์ชันการเชื่อมต่อจริง แทนที่จะถือว่าฮาร์ดแวร์ของสถานีย่อยทั้งหมดใช้แทนกันได้

อุปกรณ์เชื่อมต่อสถานีย่อยใช้ที่ไหน?

การเชื่อมต่อโครงข่ายอุปกรณ์

ส่วนประกอบตัวเชื่อมต่อสามารถใช้เพื่อสร้างการเชื่อมต่อทางกลหรือสื่อกระแสไฟฟ้าระหว่างอุปกรณ์สถานีย่อยหลัก โครงสร้างการเชื่อมต่อที่ปรับได้ยังสามารถรองรับมุมการติดตั้งและข้อกำหนดระยะห่างที่แตกต่างกัน ทำให้มีประโยชน์เมื่อโครงร่างอุปกรณ์แตกต่างกันไปในแต่ละโครงการ

การติดตั้งบัสบาร์

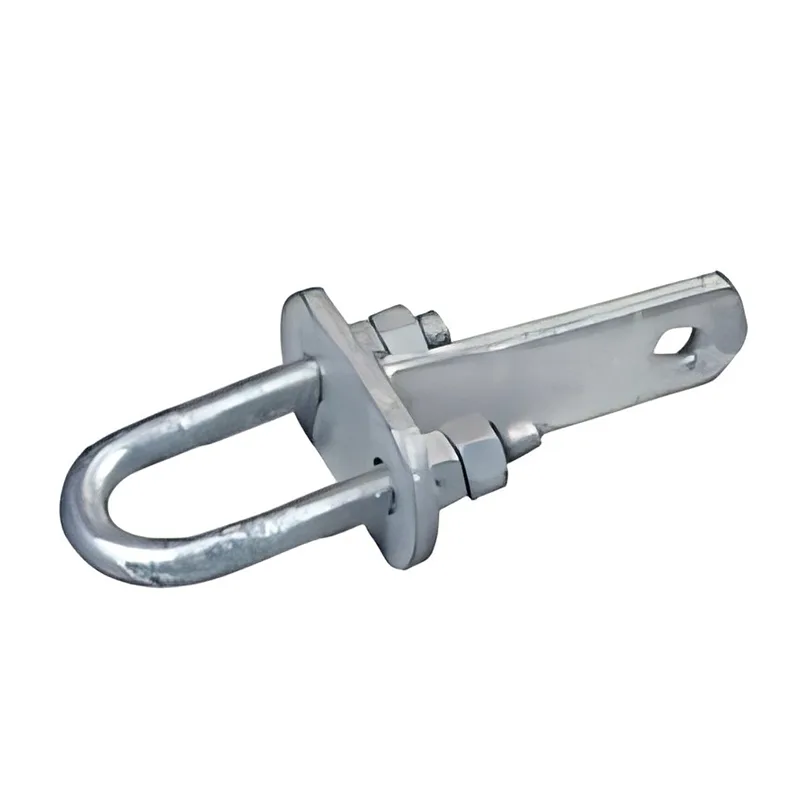

บัสบาร์จะต้องอยู่ในตำแหน่งที่แม่นยำในขณะที่ทนทานต่อโหลดทางไฟฟ้า การสั่นสะเทือน แรงลม และการเคลื่อนไหวที่เกี่ยวข้องกับอุณหภูมิ ยูโบลต์ แคลมป์ แผ่น ส่วนรองรับ และส่วนประกอบที่เกี่ยวข้องกับการขยาย ช่วยรักษาตำแหน่งที่มั่นคงตลอดวงจรการทำงาน

ชุดสายฉนวน

อุปกรณ์ข้อต่อแบบบอลและซ็อคเก็ต หมุด หมุด และฮาร์ดแวร์ที่เกี่ยวข้องมักใช้เมื่อเชื่อมต่อฉนวนกับตัวนำหรือโครงสร้างรองรับ การออกแบบทางกลช่วยให้ชุดประกอบสามารถรองรับการเคลื่อนไหวในขณะที่ยังคงการเชื่อมต่อที่ปลอดภัย

การต่อประกบตัวนำและการเชื่อมต่อการเปลี่ยนผ่าน

ขั้วต่อประกบและข้อต่อเปลี่ยนผ่านมีความสำคัญอย่างยิ่งเมื่อต้องต่อตัวนำหรือเมื่อตัวนำทองแดงและอลูมิเนียมมาบรรจบกัน ส่วนประกอบการเปลี่ยนผ่านที่ได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสมสามารถช่วยแก้ไขความแตกต่างระหว่างโลหะที่ไม่เหมือนกันและลดความเสี่ยงที่การเชื่อมต่อจะเสื่อมสภาพ

การแก้ไขและบำรุงรักษาโครงสร้าง

อุปกรณ์เชื่อมต่อยังรองรับการติดตั้งและบำรุงรักษางานเหล็กและชุดประกอบไฟฟ้าของสถานีย่อย ขนาดมาตรฐานสามารถทำให้งานเปลี่ยนง่ายขึ้น ลดเวลาการติดตั้ง และช่วยให้ทีมบำรุงรักษากู้คืนอุปกรณ์ได้อย่างมีประสิทธิภาพมากขึ้น

วัสดุและการรักษาพื้นผิวใดมีความสำคัญ?

การเลือกวัสดุส่งผลโดยตรงต่ออายุการใช้งานและประสิทธิภาพเชิงกลของฮาร์ดแวร์เชื่อมต่อสถานีย่อย โดยทั่วไปจะเลือกใช้เหล็กเมื่อต้องการความแข็งแรงเชิงกลสูง ในขณะที่ทองแดง อลูมิเนียม และโลหะผสมพิเศษสามารถนำมาใช้ได้ โดยให้ความสำคัญกับการนำไฟฟ้าหรือการลดน้ำหนักเป็นอันดับแรก

สำหรับการติดตั้งภายนอกอาคาร การปกป้องพื้นผิวก็มีความสำคัญไม่แพ้กัน ข้อมูลผลิตภัณฑ์ของ Huixing เน้นย้ำว่าการชุบสังกะสีแบบจุ่มร้อนเป็นแนวทางหลักในการปรับปรุงความต้านทานการกัดกร่อน การเคลือบสังกะสีสม่ำเสมอจะช่วยปกป้องพื้นผิวเหล็กที่เปลือยเปล่าจากการเกิดออกซิเดชันและสนิม โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมกลางแจ้ง

ข้อควรพิจารณาด้านวัสดุและการผลิตที่สำคัญ ได้แก่:

• ความแข็งแรงทางกล:ข้อต่อควรทนทานต่อแรงดึง แรงเฉือน และแรงโหลดที่คาดไว้
• ความแม่นยำของมิติ:ขนาดที่ถูกต้องจะช่วยป้องกันปัญหาการติดตั้งและการวางแนวการเชื่อมต่อที่ไม่ถูกต้อง
• ประสิทธิภาพทางไฟฟ้า:ส่วนประกอบการเชื่อมต่อที่เป็นสื่อกระแสไฟฟ้าควรให้หน้าสัมผัสที่มั่นคงและมีความต้านทานหน้าสัมผัสที่เหมาะสม
• ป้องกันการกัดกร่อน:การรักษาพื้นผิวควรสอดคล้องกับความชื้น มลพิษ การสัมผัสเกลือ และสภาพกลางแจ้งของไซต์
• ความเข้ากันได้ทางความร้อน:ส่วนประกอบควรรองรับการเปลี่ยนแปลงของอุณหภูมิที่คาดหวังและการเคลื่อนที่ของความร้อน
• ความสม่ำเสมอในการผลิต:คุณภาพการผลิตที่สม่ำเสมอถือเป็นสิ่งสำคัญเมื่อมีการซื้ออุปกรณ์ในปริมาณมากสำหรับโครงการเดียวกัน

คุณควรเลือกฟิตติ้งที่เหมาะสมอย่างไร?

การเลือกฮาร์ดแวร์การเชื่อมต่อที่เหมาะสมจะเริ่มต้นจากข้อกำหนดทางวิศวกรรมที่แท้จริง ไม่ใช่แค่ชื่อผลิตภัณฑ์เพียงอย่างเดียว ทีมจัดซื้อและวิศวกรไฟฟ้าควรตรวจสอบสภาพแวดล้อมการเชื่อมต่อที่สมบูรณ์ก่อนที่จะยืนยันข้อกำหนด

1. ยืนยันฟังก์ชันการเชื่อมต่อ

ตรวจสอบว่าส่วนประกอบนั้นจำเป็นสำหรับการเชื่อมต่ออุปกรณ์ การต่อตัวนำ การรองรับบัสบาร์ การยึดโครงสร้าง การประกอบฉนวน หรือการชดเชยการขยายตัวเนื่องจากความร้อน

2. ตรวจสอบขนาดและความเข้ากันได้

ขนาดการเชื่อมต่อ การจัดวางโบลต์ ขนาดตัวนำ มุมการติดตั้ง และส่วนต่อประสานการติดตั้ง ควรตรงกับอุปกรณ์ที่มีอยู่หรือที่วางแผนไว้ ความเข้ากันได้ของมิติช่วยลดงานดัดแปลงระหว่างการติดตั้ง

3. ประเมินสภาพแวดล้อมการปฏิบัติงาน

สำหรับสถานีย่อยกลางแจ้ง ความต้านทานการกัดกร่อนสมควรได้รับความสนใจเป็นพิเศษ สภาพแวดล้อมชายฝั่ง ชื้น อุตสาหกรรม และมลพิษสูงอาจต้องได้รับการปรับปรุงการปกป้องพื้นผิวและวัสดุที่คัดสรรมาอย่างดี

4. พิจารณาโหลดทางกลและไฟฟ้า

อุปกรณ์ติดตั้งต้องสามารถรองรับแรงทางกลที่คาดหวังได้ในขณะที่ยังคงรักษาประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้ โดยที่ค่าการนำไฟฟ้าเป็นส่วนหนึ่งของฟังก์ชัน

5. ทบทวนการควบคุมคุณภาพและความสามารถในการจัดหา

สำหรับโครงการโครงสร้างพื้นฐานขนาดใหญ่ แบทช์ที่สม่ำเสมอและการส่งมอบที่เชื่อถือได้มีความสำคัญพอๆ กับประสิทธิภาพของผลิตภัณฑ์แต่ละชิ้น ผู้ซื้อควรประเมินการควบคุมวัตถุดิบ ความแม่นยำในการผลิต ขั้นตอนการตรวจสอบ บรรจุภัณฑ์ และกำลังการผลิตก่อนทำการสั่งซื้อจำนวนมาก

เหตุใดจึงพิจารณา Huixing สำหรับส่วนประกอบการเชื่อมต่อสถานีย่อย

ฮุ่ยซิง วางตำแหน่งผลิตภัณฑ์การเชื่อมต่อสถานีย่อยให้สอดคล้องกับข้อกำหนดด้านวิศวกรรมกำลังในทางปฏิบัติ รวมถึงความแข็งแรงทางกล ความต้านทานการกัดกร่อน การประกอบที่แม่นยำ และการทำงานในระยะยาวที่เชื่อถือได้ ตามข้อมูลผลิตภัณฑ์ อุปกรณ์ดังกล่าวผลิตจากเหล็กและได้รับการปกป้องผ่านการชุบสังกะสีแบบจุ่มร้อน ในขณะที่การผลิตประกอบด้วยการตรวจสอบคุณภาพตั้งแต่การตรวจสอบวัตถุดิบไปจนถึงการทดสอบผลิตภัณฑ์สำเร็จรูป

บริษัทยังให้บริการที่หลากหลายมากขึ้นอุปกรณ์สถานีย่อยรองรับการใช้งานต่างๆ เช่น การติดตั้งบัสบาร์ การเชื่อมต่ออุปกรณ์ การประกอบฉนวน การเชื่อมต่อตัวนำ และการยึดโครงสร้าง กลุ่มผลิตภัณฑ์ที่กว้างขึ้นนี้สามารถเป็นประโยชน์สำหรับโครงการที่ต้องการการจัดซื้อที่มีการประสานงาน แทนที่จะจัดหาส่วนประกอบทุกรายการแยกกัน

สำหรับผู้ซื้อจากต่างประเทศที่มีความสามารถผู้ผลิตและผู้จัดจำหน่ายของจีนควรจะสามารถให้ข้อกำหนดเฉพาะที่สอดคล้องกัน การสนับสนุนการปรับแต่ง การประสานงานการสั่งซื้อจำนวนมาก และการสื่อสารทางเทคนิคที่ตอบสนอง ปัจจัยเหล่านี้สามารถส่งผลโดยตรงต่อการจัดกำหนดการโครงการและต้นทุนการจัดซื้อทั้งหมด

เมื่อประเมินซัพพลายเออร์ จะเป็นประโยชน์ในการขอแบบร่าง ข้อมูลวัสดุ รายละเอียดการรักษาพื้นผิว มาตรฐานที่เกี่ยวข้อง เอกสารการตรวจสอบ ข้อมูลจำเพาะของบรรจุภัณฑ์ และตัวอย่างในกรณีที่จำเป็น สิ่งนี้จะสร้างพื้นฐานทางเทคนิคที่ชัดเจนยิ่งขึ้นสำหรับการเปรียบเทียบซัพพลายเออร์และลดความเสี่ยงในการซื้อ

คำถามที่พบบ่อย

อุปกรณ์เชื่อมต่อสถานีย่อยใช้ทำอะไร?

ใช้เพื่อสร้างการเชื่อมต่อทางกลและไฟฟ้าภายในสถานีย่อย การใช้งานทั่วไป ได้แก่ การเชื่อมต่ออุปกรณ์ การยึดบัสบาร์ การประกอบฉนวน การต่อตัวนำ การยึดโครงสร้าง และการชดเชยการเคลื่อนที่ด้วยความร้อน

เหตุใดการชุบสังกะสีแบบจุ่มร้อนจึงมีความสำคัญสำหรับอุปกรณ์ของสถานีไฟฟ้าย่อย

การชุบสังกะสีแบบจุ่มร้อนช่วยเคลือบสังกะสีป้องกันบนพื้นผิวเหล็ก ช่วยลดการเกิดออกซิเดชันและการกัดกร่อน ทำให้ข้อต่อชุบสังกะสีเหมาะอย่างยิ่งสำหรับโครงสร้างพื้นฐานด้านพลังงานกลางแจ้งที่สัมผัสกับความชื้นและสภาพอากาศที่เปลี่ยนแปลง

ข้อต่อฟิตติ้งสามารถใช้กับโลหะชนิดต่าง ๆ ได้หรือไม่?

ใช่ ข้อต่อเปลี่ยนผ่านแบบพิเศษสามารถออกแบบสำหรับการเชื่อมต่อระหว่างโลหะที่ไม่เหมือนกัน เช่น ทองแดงและอะลูมิเนียม การออกแบบที่เหมาะสมช่วยระบุคุณลักษณะของวัสดุที่แตกต่างกัน และลดความเสี่ยงของการกัดกร่อนของกัลวานิกที่จุดเชื่อมต่อ

ฉันจะเลือกอุปกรณ์ที่เหมาะสมสำหรับโครงการสถานีย่อยได้อย่างไร

เริ่มต้นด้วยฟังก์ชันการเชื่อมต่อ ขนาดตัวนำหรืออุปกรณ์ โหลดทางกล ข้อกำหนดทางไฟฟ้า สภาพแวดล้อม การรักษาพื้นผิว และมาตรฐานโครงการที่เกี่ยวข้อง ภาพวาดของซัพพลายเออร์และข้อกำหนดทางเทคนิคควรได้รับการตรวจสอบก่อนการคัดเลือกขั้นสุดท้าย

มีอุปกรณ์เชื่อมต่อตัวเชื่อมต่อสถานีย่อยแบบกำหนดเองหรือไม่?

การปรับแต่งอาจมีให้ขึ้นอยู่กับข้อกำหนดของผู้ผลิตและโครงการ ผู้ซื้อควรระบุขนาดการเชื่อมต่อ ภาพวาด การตั้งค่าวัสดุ เงื่อนไขการทำงาน ปริมาณที่ต้องการ และมาตรฐานทางเทคนิคที่เกี่ยวข้องเมื่อขอโซลูชันที่ปรับแต่งเอง

บทสรุป

ฮาร์ดแวร์การเชื่อมต่อที่เชื่อถือได้เป็นพื้นฐานของการทำงานของสถานีย่อยที่ปลอดภัยและมีเสถียรภาพ ตั้งแต่การเชื่อมต่ออุปกรณ์และการยึดบัสบาร์ไปจนถึงการประกบตัวนำและการประกอบฉนวน อุปกรณ์ที่ออกแบบอย่างเหมาะสมจะช่วยรักษาความสมบูรณ์ทางกลและการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้ตลอดระยะเวลาการทำงานที่ยาวนาน หากคุณกำลังจัดหาอุปกรณ์คุณภาพสูงสำหรับสถานีย่อยใหม่ การอัพเกรดโครงข่าย โครงการบำรุงรักษา หรือแอปพลิเคชันโครงสร้างพื้นฐานด้านพลังงานจำนวนมากติดต่อเราที่ Huixing เพื่อหารือเกี่ยวกับข้อกำหนดทางเทคนิค ข้อมูลจำเพาะของผลิตภัณฑ์ ความต้องการในการปรับแต่ง และแผนการจัดซื้อ
