ฮุ่ยซิงให้บริการโซลูชั่นอุปกรณ์ไฟฟ้าสำหรับระบบส่งและจำหน่าย รวมถึงเบรกเกอร์ไฟฟ้าแรงสูงออกแบบมาสำหรับสถานีไฟฟ้าย่อยกลางแจ้งและโครงการไฟฟ้าแรงสูง ด้วยการใช้การออกแบบเซอร์กิตเบรกเกอร์ก๊าซ SF₆ แบบถังตายพร้อมเทคโนโลยีดับอาร์กคู่ อุปกรณ์นี้ช่วยควบคุมวงจรไฟฟ้า ขัดจังหวะข้อผิดพลาดของการลัดวงจร และสนับสนุนการทำงานของกริดที่เชื่อถือได้ การทำความเข้าใจหลักการทำงาน ข้อกำหนดทางเทคนิค และเกณฑ์การคัดเลือกช่วยให้ระบบสาธารณูปโภค ผู้รับเหมา EPC และผู้ใช้ไฟฟ้าทางอุตสาหกรรมมีข้อมูลในการตัดสินใจซื้อ
เบรกเกอร์ไฟฟ้าแรงสูงเป็นอุปกรณ์ป้องกันที่จำเป็นในระบบไฟฟ้ากำลังสมัยใหม่ โดยจะสลับวงจรระหว่างการทำงานปกติและขัดจังหวะกระแสไฟฟ้าขัดข้องเมื่อเกิดสภาวะไฟฟ้าที่ผิดปกติ กลุ่มผลิตภัณฑ์เซอร์กิตเบรกเกอร์แก๊สแรงดันสูง SF₆ แบบถังตายของ Huixing ครอบคลุมระดับแรงดันไฟฟ้าที่กำหนดตั้งแต่ 40.5 kV ถึง 245 kV พร้อมตัวเลือกกระแสไฟลัดวงจรพิกัดตั้งแต่ 25 kA ถึง 63 kA การออกแบบการดับส่วนโค้งคู่ผสมผสานหลักการพลังงานในตัวและแบบพัฟเฟอร์ เพื่อรองรับการหยุดชะงักที่เชื่อถือได้ภายใต้สภาวะความผิดปกติที่แตกต่างกัน คู่มือนี้จะอธิบายกลไกการทำงาน ข้อดีที่สำคัญ การใช้งาน พารามิเตอร์ทางเทคนิค ข้อควรพิจารณาในการเลือก และแนวทางปฏิบัติในการบำรุงรักษาที่วิศวกรไฟฟ้าและผู้ซื้อโครงการควรทำความเข้าใจก่อนเลือกเซอร์กิตเบรกเกอร์
เบรกเกอร์วงจรไฟฟ้าแรงสูงเป็นอุปกรณ์สวิตชิ่งและป้องกันที่ออกแบบมาเพื่อสร้าง พกพา และขัดขวางกระแสไฟฟ้าในระบบไฟฟ้าแรงสูง ต่างจากสวิตช์ทั่วไป จะต้องสามารถขัดจังหวะกระแสฟอลต์ที่อาจถึงระดับที่สูงมากในระหว่างการลัดวงจร
เมื่อเกิดข้อผิดพลาด ระบบป้องกันจะตรวจจับสภาวะไฟฟ้าที่ผิดปกติและส่งคำสั่งตัดการทำงานไปยังเซอร์กิตเบรกเกอร์ กลไกการทำงานของมันแยกหน้าสัมผัส และระบบดับอาร์กจะดับอาร์กไฟฟ้าที่เกิดขึ้นระหว่างการหยุดชะงัก กระบวนการนี้จะแยกวงจรที่ได้รับผลกระทบออก และช่วยจำกัดความเสียหายที่เกิดกับหม้อแปลง สายส่ง บัสบาร์ และอุปกรณ์เชื่อมต่ออื่นๆ

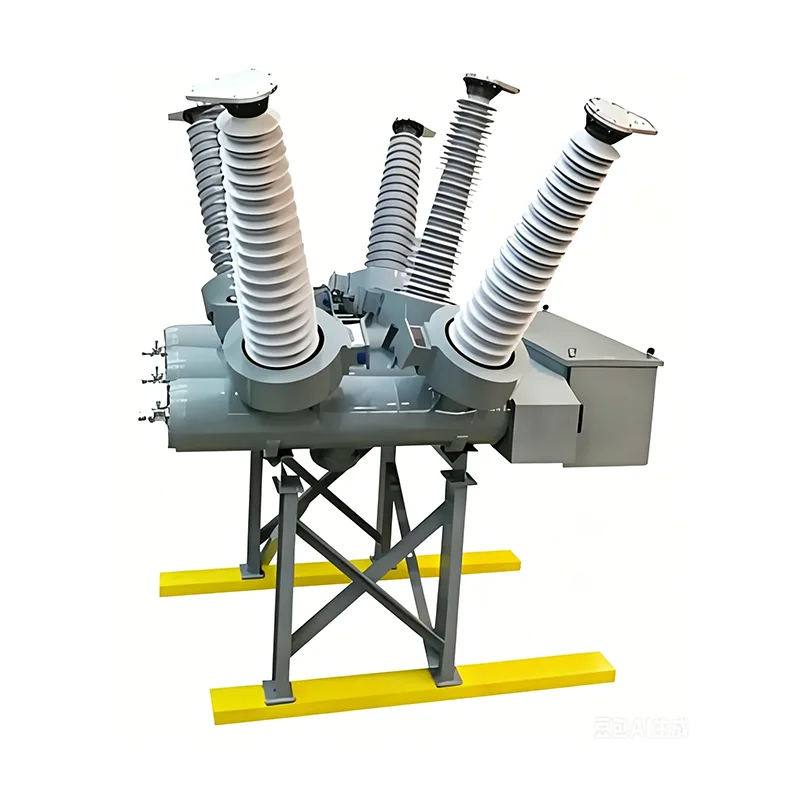

โซลูชันที่โดดเด่นของ Huixing ใช้เซอร์กิตเบรกเกอร์ก๊าซ SF₆ ถังตาย. ในการออกแบบถังพักน้ำ ชุดอุปกรณ์ขัดขวางจะอยู่ภายในกรอบโลหะที่มีการต่อสายดิน ก๊าซ SF₆ ทำหน้าที่เป็นตัวกลางในการเป็นฉนวนและดับอาร์คในการออกแบบผลิตภัณฑ์ที่ระบุ
สำหรับโครงการสาธารณูปโภคด้านพลังงานและวิศวกรรมอุตสาหการ การเลือกเซอร์กิตเบรกเกอร์ที่ถูกต้องถือเป็นสิ่งสำคัญเพื่อให้ได้รับการป้องกันข้อผิดพลาดที่เชื่อถือได้ ความยืดหยุ่นในการดำเนินงาน และประสิทธิภาพของระบบไฟฟ้าที่ประสานกัน
เรียนรู้เพิ่มเติมเกี่ยวกับเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงของ Huixing และการกำหนดค่าทางเทคนิคที่มีอยู่
กระบวนการทำงานประกอบด้วยสัญญาณป้องกันไฟฟ้า ระบบขับเคลื่อนแบบกลไก และกลไกดับอาร์ค แต่ละส่วนจะต้องตอบสนองอย่างถูกต้องเพื่อให้แน่ใจว่าเบรกเกอร์ตัดกระแสไฟฟ้าได้อย่างปลอดภัย
ในระหว่างการทำงานปกติ หน้าสัมผัสของเซอร์กิตเบรกเกอร์จะยังคงปิดอยู่ เพื่อให้กระแสไหลผ่านวงจรได้ อุปกรณ์ต้องมีกระแสไฟฟ้าที่กำหนดตามที่กำหนด โดยไม่เกินอุณหภูมิที่เพิ่มขึ้นและขีดจำกัดการทำงานที่ใช้บังคับ
รีเลย์ป้องกันจะตรวจสอบพารามิเตอร์ทางไฟฟ้า เช่น กระแสและแรงดันไฟฟ้า เมื่อไฟฟ้าลัดวงจรหรือสภาวะผิดปกติอื่นๆ ตรงตามเกณฑ์การป้องกันที่กำหนดไว้ รีเลย์จะส่งสัญญาณทริปไปยังกลไกควบคุมของเซอร์กิตเบรกเกอร์
หลังจากได้รับคำสั่ง trip กลไกการทำงานจะแยกผู้ติดต่อออก ส่วนโค้งไฟฟ้าเกิดขึ้นระหว่างพวกมันเนื่องจากกระแสไฟฟ้าไหลผ่านตัวกลางที่แตกตัวเป็นไอออนในช่วงเวลาสั้น ๆ ผู้ขัดขวางของเบรกเกอร์จะต้องควบคุมและดับส่วนโค้งนี้อย่างมีประสิทธิภาพ
ผลิตภัณฑ์ของ Huixing ใช้วิธีการดับอาร์คแบบคู่ที่ผสมผสานหลักการของพลังงานตนเองและแบบปักเป้า ภายใต้สภาวะกระแสไฟฟ้าลัดวงจรที่สูงขึ้น ความร้อนที่เกิดจากส่วนโค้งจะช่วยขยายก๊าซ SF₆ และสร้างการไหลของก๊าซความเร็วสูง ภายใต้สภาวะกระแสฟอลต์ที่ต่ำกว่า การบีบอัดทางกลจะสร้างไอพ่นแก๊สแบบกำหนดทิศทางเพื่อทำให้บริเวณส่วนโค้งเย็นลง
เมื่อส่วนโค้งดับลง ช่องว่างระหว่างหน้าสัมผัสจะต้องคืนสภาพความเป็นฉนวนที่เพียงพอเพื่อทนต่อแรงดันการกู้คืนชั่วคราว ซึ่งจะช่วยป้องกันไม่ให้ส่วนโค้งลุกไหม้และสนับสนุนการแยกข้อผิดพลาดได้สำเร็จ
สำหรับโครงการส่งและเปลี่ยนรูปภายนอก ประสิทธิภาพของเซอร์กิตเบรกเกอร์ส่งผลต่อความปลอดภัยของระบบ การวางแผนการบำรุงรักษา และต้นทุนการดำเนินงานในระยะยาว ข้อได้เปรียบหลักของเซอร์กิตเบรกเกอร์ SF₆ ถังตันที่ระบุอย่างเหมาะสมมีดังต่อไปนี้
ประโยชน์เหล่านี้ขึ้นอยู่กับวิศวกรรม การติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษาที่ถูกต้อง ควรเลือกเบรกเกอร์ตามการศึกษาเครือข่ายจริงและมาตรฐานโครงการที่เกี่ยวข้อง แทนที่จะเลือกคำอธิบายผลิตภัณฑ์ทั่วไปเพียงอย่างเดียว
เบรกเกอร์วงจรไฟฟ้าแรงสูงจะใช้ในทุกที่ที่เครือข่ายไฟฟ้าต้องการสวิตช์ควบคุมและการหยุดชะงักของกระแสไฟฟ้าลัดที่เชื่อถือได้ รุ่น SF₆ ถังเก็บตายของ Huixing มีไว้สำหรับสถานีไฟฟ้าย่อยกลางแจ้งและโครงการส่งกำลังและการเปลี่ยนแปลงเป็นหลัก
สถานีย่อยใช้เซอร์กิตเบรกเกอร์เพื่อควบคุมตัวป้อนขาเข้าและขาออก วงจรหม้อแปลง และส่วนบัสบาร์ ช่วยแยกข้อผิดพลาดในขณะที่ปล่อยให้ส่วนที่ไม่ได้รับผลกระทบของเครือข่ายยังคงให้บริการต่อไปได้เมื่อแผนการป้องกันและการสลับอนุญาต
โรงงานอุตสาหกรรมขนาดใหญ่และสวนอุตสาหกรรมอาจต้องการการเชื่อมต่อไฟฟ้าแรงสูงเพื่อรองรับอุปกรณ์การผลิต มอเตอร์ขนาดใหญ่ และหม้อแปลงไฟฟ้าระบบจำหน่าย เบรกเกอร์วงจรที่ได้รับการจัดอันดับอย่างเหมาะสมจะเป็นชั้นการป้องกันที่สำคัญสำหรับการติดตั้งระบบไฟฟ้าเหล่านี้
โครงการพลังงานแสงอาทิตย์และพลังงานลมจำเป็นต้องมีอุปกรณ์สวิตชิ่งและอุปกรณ์ป้องกันระหว่างโรงงานผลิต ระบบรวบรวม หม้อแปลง และจุดเชื่อมต่อโครงข่าย การเลือกเซอร์กิตเบรกเกอร์ต้องคำนึงถึงระดับแรงดันไฟฟ้าของโครงการ กระแสไฟฟ้าฟอลต์ การประสานงานในการป้องกัน และสภาวะการทำงาน
ในขณะที่ระบบสาธารณูปโภคขยายสถานีย่อยหรือเปลี่ยนอุปกรณ์เก่า เบรกเกอร์วงจรใหม่จะต้องเข้ากันได้กับพิกัดไฟฟ้า โครงร่างทางกายภาพ วงจรควบคุม และแผนการป้องกันของเครือข่ายที่มีอยู่
สำหรับแต่ละการใช้งาน วิศวกรควรตรวจสอบว่ารุ่นที่เลือกนั้นเป็นไปตามระดับความผิดพลาดของโครงการ ข้อกำหนดด้านฉนวน หน้าที่ในการเปลี่ยน และสภาพแวดล้อมหรือไม่
วิศวกรไฟฟ้าควรประเมินมากกว่าแรงดันไฟฟ้าที่กำหนดเมื่อเปรียบเทียบเบรกเกอร์วงจรไฟฟ้าแรงสูง ความสามารถในการทำลายล้าง กระแสไฟต่อเนื่อง ระดับการทนต่อฉนวน เวลาในการทำงาน ความทนทานทางกล และข้อกำหนดในการควบคุม ล้วนมีอิทธิพลต่อความเหมาะสม
| พารามิเตอร์ทางเทคนิค | ข้อมูลผลิตภัณฑ์ฮุ่ยซิง | ทำไมมันถึงสำคัญ |
|---|---|---|
| ช่วงแรงดันไฟฟ้าที่กำหนด | 40.5–245 กิโลโวลต์ | ต้องตรงกับระดับแรงดันไฟฟ้าของระบบและข้อกำหนดการประสานงานของฉนวน |
| จัดอันดับช่วงปัจจุบัน | 1,600–4,000 A ขึ้นอยู่กับรุ่น | กำหนดความสามารถในการส่งกระแสไฟฟ้าต่อเนื่องที่ระบุ |
| จัดอันดับกระแสไฟลัดวงจร | 25–63 kA ขึ้นอยู่กับรุ่น | ต้องเพียงพอสำหรับกระแสไฟฟ้าลัดวงจรที่จุดติดตั้ง |
| ความถี่ที่กำหนด | 50/60 เฮิรตซ์ | ต้องสอดคล้องกับความถี่ของระบบไฟฟ้า |
| กำลังไฟฟ้าความถี่ทนต่อแรงดันไฟฟ้า | ขึ้นอยู่กับรุ่น; ค่าที่เผยแพร่ ได้แก่ 140 kV และระดับที่สูงกว่า | รองรับการประเมินประสิทธิภาพของฉนวนภายใต้เงื่อนไขการทดสอบที่กำหนด |
| แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | ขึ้นอยู่กับรุ่น; ค่าที่เผยแพร่อยู่ในช่วงตั้งแต่ 325 kV ถึง 1,050 kV | ระบุความสามารถที่ระบุของระบบฉนวนในการทนต่อแรงดันไฟฟ้าเกินอิมพัลส์ |
| ความอดทนทางกล | ระบุรอบการทำงาน 6,000 รอบ | ช่วยประเมินอายุการใช้งานเชิงกลภายใต้เงื่อนไขการทดสอบที่กำหนดไว้ |
| เวลาเปิดทำการ | 30 ms หรือน้อยกว่า ตามที่เผยแพร่ | ส่งผลต่อประสิทธิภาพการป้องกันและการสลับภายในลำดับการหยุดชะงักโดยสมบูรณ์ |
| หมดเวลา | 60 ms หรือน้อยกว่า ตามที่เผยแพร่ | ระบุเวลาที่ต้องใช้ในการขัดจังหวะกระแสไฟฟ้าภายใต้เงื่อนไขที่ระบุ |
| มาตรฐานที่ใช้บังคับ | GB/T 1984 และ IEC 62271-100 อยู่ในรายการ | เป็นพื้นฐานสำหรับการทบทวนการทดสอบผลิตภัณฑ์และข้อกำหนดการปฏิบัติตามข้อกำหนด |
หมายเหตุการเลือกที่สำคัญ:ค่าข้างต้นสรุปหน้าผลิตภัณฑ์และไม่ใช่ตารางการให้คะแนนแบบแต่ละรุ่นที่สมบูรณ์ การให้คะแนนแต่ละรายการจะแตกต่างกันไปตามระดับแรงดันไฟฟ้าและการกำหนดค่า ผู้ซื้อควรขอเอกสารข้อมูลทางเทคนิคล่าสุดและยืนยันทุกค่าที่ต้องการสำหรับรุ่นที่แน่นอนก่อนที่จะอนุมัติการซื้อ
การเลือกเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงต้องอาศัยการประสานงานระหว่างทีมออกแบบระบบไฟฟ้า ผู้จำหน่ายอุปกรณ์ ผู้รับเหมาโครงการ และหน่วยงานปฏิบัติการ รายการตรวจสอบต่อไปนี้เป็นจุดเริ่มต้นที่เป็นประโยชน์
ฮุ่ยซิง นำเสนอการกำหนดค่าผลิตภัณฑ์สำหรับข้อกำหนดด้านแรงดันไฟฟ้าและกระแสไฟที่แตกต่างกัน พร้อมการปรับแต่งสำหรับเงื่อนไขบางประการของโครงการ วิศวกรควรส่งข้อกำหนดของเครือข่ายและข้อกำหนดของโครงการเพื่อให้แน่ใจว่าเซอร์กิตเบรกเกอร์ที่เสนอนั้นตรงกับการใช้งานจริง
แม้แต่เซอร์กิตเบรกเกอร์ที่ได้รับการออกแบบมาอย่างดีก็ยังต้องมีโปรแกรมการตรวจสอบและบำรุงรักษาที่เหมาะสม ความถี่และขอบเขตของการบำรุงรักษาควรเป็นไปตามคำแนะนำของผู้ผลิต กฎระเบียบที่เกี่ยวข้อง ประวัติการปฏิบัติงาน และการประเมินความเสี่ยงในพื้นที่
กิจกรรมการบำรุงรักษาที่สำคัญอาจรวมถึง:
SF₆ เป็นก๊าซเรือนกระจกที่มีศักยภาพ การจัดการแก๊ส การป้องกันการรั่วไหล การนำกลับคืน และการกำจัดควรเป็นไปตามกฎระเบียบด้านสิ่งแวดล้อมและขั้นตอนของผู้ผลิต การบำรุงรักษาใดๆ ที่เกี่ยวข้องกับอุปกรณ์ไฟฟ้าแรงสูงหรือก๊าซแรงดันสูงจะต้องดำเนินการโดยบุคลากรที่ผ่านการรับรองโดยใช้ขั้นตอนความปลอดภัยที่ได้รับอนุมัติ
กลยุทธ์การบำรุงรักษาเชิงรุกช่วยระบุปัญหาที่กำลังพัฒนาก่อนที่จะส่งผลกระทบต่อความพร้อมของอุปกรณ์ และสนับสนุนการวางแผนวงจรชีวิตที่คาดการณ์ได้มากขึ้น
หน้าที่หลักคือการสลับวงจรไฟฟ้าและขัดจังหวะกระแสไฟฟ้าขัดข้องเมื่อระบบป้องกันต้องการ ช่วยแยกข้อผิดพลาดและปกป้องอุปกรณ์ที่เชื่อมต่อจากผลที่ตามมาจากสภาวะทางไฟฟ้าที่ผิดปกติ
ฮุ่ยซิง แสดงรายการตัวเลือกแรงดันไฟฟ้าพิกัดตั้งแต่ 40.5 kV ถึง 245 kV สำหรับกลุ่มผลิตภัณฑ์เซอร์กิตเบรกเกอร์ก๊าซ SF₆ แบบถังตาย การให้คะแนนที่แน่นอนและพารามิเตอร์ทางเทคนิคที่เกี่ยวข้องขึ้นอยู่กับรุ่นที่เลือก
SF₆ มีคุณสมบัติไดอิเล็กทริกและการดับอาร์กที่แข็งแกร่ง ทำให้เหมาะสำหรับการออกแบบการหยุดชะงักของแรงดันไฟฟ้าสูงบางประเภท เนื่องจากมันเป็นก๊าซเรือนกระจกที่มีศักยภาพเช่นกัน การปิดผนึกที่มีประสิทธิภาพ การตรวจสอบการรั่วไหล การกู้คืน และการจัดการอย่างมีความรับผิดชอบจึงเป็นสิ่งสำคัญ
กระแสไฟฟ้าที่ได้รับการจัดอันดับหมายถึงกระแสไฟฟ้าที่เบรกเกอร์ได้รับการออกแบบมาให้ส่งอย่างต่อเนื่องภายใต้สภาวะที่กำหนด กระแสไฟลัดวงจรที่กำหนดหมายถึงระดับกระแสฟอลต์ที่ได้รับการออกแบบให้ขัดจังหวะภายใต้สภาวะการทดสอบที่กำหนดไว้ การให้คะแนนทั้งสองต้องเป็นไปตามข้อกำหนดของระบบ
ใช้กระแสไฟฟ้าลัดวงจรที่คาดการณ์ไว้ซึ่งคำนวณสำหรับจุดติดตั้ง จากนั้นตรวจสอบพิกัดที่ต้องการและสภาวะของระบบที่เกี่ยวข้องกับทีมออกแบบระบบไฟฟ้า ความสามารถในการทำลายที่เลือกต้องเพียงพอสำหรับระดับข้อบกพร่องของเครือข่ายและหน้าที่การสลับที่ระบุ
ฮุ่ยซิง ระบุว่าการผลิตที่ปรับแต่งตามความต้องการทางวิศวกรรมบางอย่าง รวมถึงพารามิเตอร์ทางไฟฟ้าพิเศษและสภาพแวดล้อมที่ท้าทาย จัดเตรียมแรงดันไฟฟ้า กระแสไฟฟ้า ความสามารถในการตัดกระแสไฟฟ้า สภาพไซต์งาน และเอกสารประกอบโครงการที่ต้องการเพื่อยืนยันความเป็นไปได้
หน้าผลิตภัณฑ์ของ Huixing แสดงรายการ GB/T 1984 และ IEC 62271-100 ผู้ซื้อควรยืนยันฉบับที่เกี่ยวข้อง เอกสารการทดสอบประเภทที่จำเป็น ข้อบังคับท้องถิ่น และมาตรฐานเพิ่มเติมเฉพาะโครงการก่อนทำการสั่งซื้อ
เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงเป็นส่วนประกอบที่สำคัญในระบบส่งและจ่ายไฟ ซึ่งรองรับการทำงานของสวิตช์ตามปกติและการหยุดชะงักของข้อผิดพลาดอย่างรวดเร็ว เมื่อเลือกอุปกรณ์ วิศวกรควรประเมินแรงดันไฟฟ้า กระแสไฟฟ้าต่อเนื่อง ความสามารถในการทำลายการลัดวงจร ระดับความทนทานของฉนวน ประสิทธิภาพการทำงาน สภาพแวดล้อม และข้อกำหนดในการบำรุงรักษา เป็นชุดเกณฑ์ที่บูรณาการ กลุ่มผลิตภัณฑ์เซอร์กิตเบรกเกอร์ก๊าซ SF₆ ถังแก๊สตายของ Huixing ครอบคลุมคลาสแรงดันไฟฟ้า 40.5–245 kV และผสมผสานเทคโนโลยีดับอาร์กคู่ มอบทางเลือกสำหรับสถานีไฟฟ้าย่อยกลางแจ้ง ระบบไฟฟ้าอุตสาหกรรม การเชื่อมต่อพลังงานหมุนเวียน และโครงการเครือข่ายการส่งสัญญาณ หากต้องการระบุการกำหนดค่าที่เหมาะสมสำหรับการใช้งานของคุณ โปรดสำรวจโซลูชันเบรกเกอร์ไฟฟ้าแรงสูงของ Huixing และติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดทางเทคนิคของคุณ ขอเอกสารเฉพาะรุ่น และรับใบเสนอราคาที่เหมาะกับโครงการโรงไฟฟ้าของคุณ
