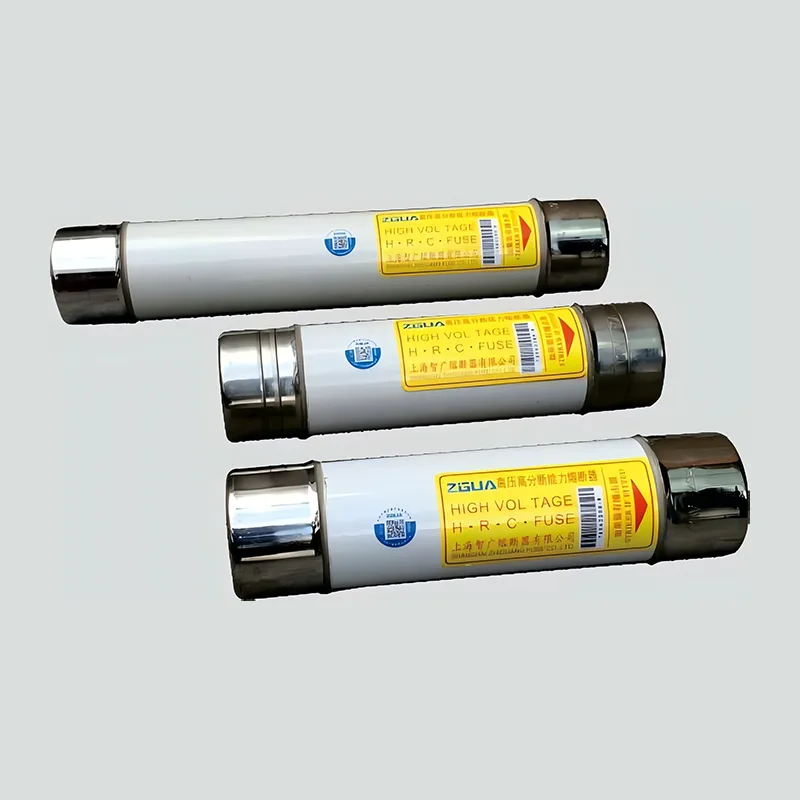

ฟิวส์กระแสไฟแรงสูงสำหรับหม้อแปลงแช่น้ำมัน

ฟิวส์กระแสไฟจำกัดแรงดันไฟฟ้าสูงสำหรับหม้อแปลงแช่น้ำมันเป็นส่วนประกอบป้องกันหลักที่ใช้ในเครือข่ายการกระจายแรงดันไฟฟ้าปานกลาง 10kV–40.5kV ด้วยความเข้ากันได้ของการจุ่มน้ำมันที่เหนือกว่าและความสามารถในการทำลายกระแสไฟในระดับมิลลิวินาที สิ่งเหล่านี้จึงเป็นอุปกรณ์สำคัญในการรับประกันการทำงานที่ปลอดภัยของหม้อแปลงจุ่มน้ำมัน ด้านล่างนี้คือภาพรวมโดยละเอียดของสถานการณ์การใช้งานหลักๆ และข้อได้เปรียบด้านประสิทธิภาพที่โดดเด่น โดยเน้นจุดแข็งทางเทคนิคและคุณค่าเชิงปฏิบัติในการก่อสร้างโครงสร้างพื้นฐานด้านพลังงานสมัยใหม่

สถานการณ์การใช้งานที่สำคัญ

ฟิวส์ป้องกันแบบมืออาชีพเหล่านี้ได้รับการออกแบบมาเพื่อให้เหมาะกับสภาพการทำงานเฉพาะของหม้อแปลงจุ่มน้ำมัน ซึ่งถูกนำมาใช้กันอย่างแพร่หลายในระบบไฟฟ้าหลายสาขา:

การป้องกันหลักสำหรับหม้อแปลงและสถานีย่อยแบบติดตั้งแผ่นสไตล์อเมริกัน

พวกมันทำหน้าที่เป็นตัวป้องกันด้านข้างไฟฟ้าแรงสูงหลักสำหรับหม้อแปลงไฟฟ้าแบบติดแผ่นแบบอเมริกันและสถานีย่อยแบบยูนิต มีให้เลือกทั้งแบบการเชื่อมต่อบัสบาร์หรือแบบปลั๊กอินถังแห้ง โดยสามารถติดตั้งได้โดยตรงภายในถังน้ำมันหม้อแปลง สร้างด้วยโครงสร้างการซีลสามชั้นที่ปรับให้เหมาะสมสำหรับสภาพแวดล้อมที่เต็มไปด้วยน้ำมัน ทำให้ได้ประสิทธิภาพการซีลที่โดดเด่น และป้องกันความชื้นที่เข้ามาซึ่งจะทำให้คุณสมบัติของฉนวนลดลง โดยหลักแล้วจะปกป้องหม้อแปลงจากการลัดวงจรของขดลวดภายใน การพังทลายของฉนวน และความผิดพลาดจากการลัดวงจรด้านทุติยภูมิ ช่วยป้องกันหม้อแปลงไหม้หรือการระเบิดที่เกิดจากความร้อนสูงเกินไปและความเครียดทางไฟฟ้าไดนามิกได้อย่างมีประสิทธิภาพ

การป้องกันหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันแบบติดตั้งกับเสากลางแจ้ง

ในเครือข่ายการกระจายสินค้าในเมืองและชนบท ฟิวส์เหล่านี้ติดตั้งที่ด้านไฟฟ้าแรงสูงของหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันแบบติดตั้งเสากลางแจ้ง เมื่อใช้ร่วมกับสวิตช์หยุดโหลด ถือเป็นโซลูชันการป้องกันที่ประหยัดและมีประสิทธิภาพสูง พวกเขาสามารถทนต่อสภาพแวดล้อมกลางแจ้งที่รุนแรง รวมถึงละอองเกลือ พายุทราย และความผันผวนของอุณหภูมิที่รุนแรง และแยกข้อผิดพลาดได้อย่างรวดเร็วเพื่อหยุดการแพร่กระจายของข้อผิดพลาดทั่วทั้งโครงข่ายไฟฟ้า ทำให้มีแหล่งจ่ายไฟที่เสถียรสำหรับผู้ใช้ในที่พักอาศัยและในโรงงานอุตสาหกรรม

การป้องกันหม้อแปลงไฟฟ้าสำหรับสถานีไฟฟ้าพลังงานทดแทน

ในวงจรสะสมของฟาร์มกังหันลมและโรงไฟฟ้าพลังงานแสงอาทิตย์ ฟิวส์เหล่านี้ให้การป้องกันที่เชื่อถือได้สำหรับหม้อแปลงจุ่มน้ำมันที่เชื่อมต่อกับกริด เอาท์พุตพลังงานที่แปรผันและไม่ต่อเนื่องจากแหล่งพลังงานหมุนเวียนมีแนวโน้มที่จะสร้างกระแสพุ่งเข้าของหม้อแปลงที่ไม่เสถียร ฟิวส์เหล่านี้สามารถแยกกระแสกระแสพุ่งปกติจากกระแสไฟลัดได้อย่างแม่นยำเพื่อหลีกเลี่ยงการสะดุดที่ผิดพลาด รับประกันการวัดแรงดันไฟฟ้าที่แม่นยำและการป้องกันรีเลย์ที่เสถียร และรับประกันการเชื่อมต่อโครงข่ายที่ปลอดภัยของพลังงานหมุนเวียน

การป้องกันหม้อแปลงแช่น้ำมันในระบบจำหน่ายทางอุตสาหกรรม

โดยทั่วไปใช้งานในระบบจำหน่ายไฟฟ้าแรงสูงของโรงงานเหล็ก เคมี ซีเมนต์ และโรงงานอุตสาหกรรมอื่นๆ ฟิวส์เหล่านี้ปรับให้เข้ากับภาระทางอุตสาหกรรมที่ซับซ้อนและซับซ้อน และให้การป้องกันโอเวอร์โหลดและการลัดวงจรที่เชื่อถือได้สำหรับหม้อแปลงจุ่มน้ำมัน รูปแบบที่กะทัดรัดเข้ากันได้ดีในห้องจ่ายพลังงานอุตสาหกรรมที่แคบ และโครงสร้างปลั๊กอินช่วยให้สามารถเปลี่ยนได้อย่างรวดเร็ว ลดเวลาการบำรุงรักษาได้อย่างมาก และลดการสูญเสียจากการหยุดทำงานของการผลิตให้เหลือน้อยที่สุด

ข้อดีด้านประสิทธิภาพที่โดดเด่น

ความสามารถในการปรับตัวในการแช่น้ำมันที่เหนือกว่าและประสิทธิภาพการซีลที่เชื่อถือได้

ฟิวส์เหล่านี้สร้างขึ้นโดยเฉพาะสำหรับสภาพแวดล้อมการทำงานที่เติมน้ำมัน ข้อต่อระหว่างฝาปิดปลายและท่อฟิวส์ใช้การออกแบบการซีลแบบคู่พร้อมปะเก็นยางและกาวทนน้ำมัน ป้องกันการรั่วไหลของน้ำมันหม้อแปลงและการแทรกซึมของความชื้นภายนอกได้อย่างมีประสิทธิภาพ รุ่นที่มีข้อกำหนดสูงบางรุ่นใช้โครงสร้างปลั๊กอินฐานถังแห้ง โดยมีส่วนประกอบฟิวส์อยู่ในถังแห้งที่แยกได้จากน้ำมันหม้อแปลง โครงสร้างนี้รักษาความปลอดภัยของระบบน้ำมันภายในที่มั่นคง ช่วยให้เปลี่ยนฟิวส์ได้โดยไม่ต้องระบายน้ำมันหม้อแปลง และลดต้นทุนการบำรุงรักษารายวันอย่างมีประสิทธิภาพ

การจำกัดกระแสไฟฟ้าระดับมิลลิวินาทีและการแยกข้อผิดพลาดอย่างรวดเร็ว

ฟิวส์กระแสจำกัดแรงดันไฟฟ้าสูงสำหรับหม้อแปลงแช่น้ำมันซึ่งติดตั้งด้วยคุณสมบัติจำกัดกระแสที่ดีเยี่ยม สามารถดำเนินการขัดจังหวะข้อผิดพลาดได้ภายใน 3 ถึง 6 มิลลิวินาที ซึ่งเร็วกว่าเซอร์กิตเบรกเกอร์ทั่วไปที่ปกติใช้เวลาหลายสิบมิลลิวินาทีมาก ยับยั้งกระแสลัดวงจรที่เพิ่มขึ้นอย่างมีประสิทธิภาพด้วยอัตราส่วนจำกัดกระแสต่ำกว่า 0.35 ช่วยลดผลกระทบทางไฟฟ้าไดนามิกและความเสียหายจากความร้อนต่ออุปกรณ์ เพื่อปกป้องขดลวดหม้อแปลงและระบบฉนวนอย่างเต็มที่ และลดค่าใช้จ่ายในการซ่อมแซมข้อผิดพลาด นอกจากนี้ คุณลักษณะกระแสเวลาผกผันที่แม่นยำ (ความคลาดเคลื่อนภายใน ±10%) สามารถทนทานกระแสกระแสไหลเข้าของหม้อแปลงปกติที่เป็นแม่เหล็กได้ดี และหลีกเลี่ยงการสะดุดที่ไม่พึงประสงค์

การดับอาร์คที่เชื่อถือได้และค่าสัมประสิทธิ์ความปลอดภัยสูง

ฟิวส์สร้างขึ้นจากท่อพอร์ซเลนปิดผนึกที่เต็มไปด้วยทรายควอทซ์ ฟิวส์สามารถระบายความร้อนและดับส่วนโค้งไฟฟ้าที่เกิดขึ้นระหว่างการหลอมได้อย่างรวดเร็ว หลีกเลี่ยงการหยุดส่วนโค้งและแรงดันไฟฟ้าเกินชั่วคราว หลอดฟิวส์ทำจากพอร์ซเลนอลูมินาที่ทนต่ออุณหภูมิสูงและมีความแข็งแรงสูง โดยมีความสามารถในการขัดจังหวะเกิน 1,000MVA ช่วยให้มั่นใจได้ว่าวงจรไฟฟ้าขัดข้องมีความเสถียรและหลีกเลี่ยงอันตรายต่างๆ เช่น การลัดวงจรจากเฟสต่อเฟสและการระเบิดของอุปกรณ์ ซึ่งเป็นไปตามเกณฑ์ความปลอดภัยที่เข้มงวดสำหรับอุปกรณ์ไฟฟ้าที่แช่น้ำมัน

รูปแบบกะทัดรัด ติดตั้งง่าย และบำรุงรักษาสะดวก

ฟิวส์มีน้ำหนักเบาและประหยัดพื้นที่พอดีกับพื้นที่ติดตั้งต่างๆ โดยเฉพาะอุปกรณ์ที่จำกัดพื้นที่ เช่น หม้อแปลงไฟฟ้าแบบติดแผ่นสไตล์อเมริกัน การออกแบบปลั๊กอินช่วยให้สามารถเปลี่ยนฟิวส์ได้โดยไม่ต้องใช้เครื่องมือที่ซับซ้อน พนักงานเพียงคนเดียวสามารถทำงานทั้งหมดนอกถังหม้อแปลงให้เสร็จภายใน 5 ถึง 10 นาที ซึ่งช่วยลดรอบการบำรุงรักษาและระยะเวลาไฟฟ้าดับลงได้อย่างมาก มาพร้อมกับอินเทอร์เฟซมาตรฐานแบบรวม จึงสามารถใช้งานร่วมกับสวิตช์ตัดโหลด ยูนิตหลักของวงแหวน และอุปกรณ์ไฟฟ้าอื่นๆ ได้เป็นอย่างดี ทำให้การออกแบบทางวิศวกรรมและงานก่อสร้างภาคสนามทำได้ง่ายขึ้น

คุ้มค่าต้นทุนสูงและค่าใช้จ่ายตลอดอายุการใช้งานต่ำ

เมื่อเปรียบเทียบกับเบรกเกอร์วงจรไฟฟ้าแรงสูง ฟิวส์กระแสจำกัดแรงดันไฟฟ้าสูงสำหรับหม้อแปลงที่แช่น้ำมันต้องการการลงทุนเริ่มแรกที่ต่ำกว่ามาก โดยมีต้นทุนเพียง 1/5 ถึง 1/10 ของเซอร์กิตเบรกเกอร์ ด้วยโครงสร้างที่เรียบง่ายโดยไม่มีส่วนประกอบการทำงานทางกลที่ซับซ้อน แทบไม่ต้องบำรุงรักษาตามปกติเลย ด้วยอายุการใช้งานที่ยาวนานและอัตราความล้มเหลวต่ำ จึงสร้างแผนการป้องกันที่คุ้มต้นทุนสูงเมื่อจับคู่กับสวิตช์หยุดโหลด ทำให้เหมาะสำหรับการโปรโมตขนาดใหญ่ในเครือข่ายการกระจายสินค้า การแยกข้อผิดพลาดอย่างรวดเร็วยังช่วยลดขอบเขตและระยะเวลาไฟฟ้าดับ ปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟกริดโดยรวม และบรรเทาความสูญเสียทางเศรษฐกิจทางอ้อม
