ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงเป็นส่วนประกอบที่สำคัญสำหรับการแยกทางไฟฟ้าอย่างปลอดภัยในระบบส่ง การจำหน่าย สถานีย่อย และระบบไฟฟ้าทางอุตสาหกรรมฮุ่ยซิงจ่ายอุปกรณ์ตัดการเชื่อมต่อไฟฟ้าแรงสูงซีรีส์ GW4 ที่มีระดับแรงดันไฟฟ้าตั้งแต่ 40.5kV ถึง 252kV ผสมผสานการแยกส่วนที่มองเห็นได้ ฉนวนที่แข็งแกร่ง ความต้านทานการกัดกร่อน และการติดตั้งที่ยืดหยุ่นสำหรับการใช้งานด้านพลังงานกลางแจ้งที่มีความต้องการสูง
ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงได้รับการออกแบบเพื่อสร้างช่องว่างการแยกที่มองเห็นได้ชัดเจนหลังจากที่วงจรไฟฟ้าแรงสูงถูกตัดการเชื่อมต่อ ต่างจากเซอร์กิตเบรกเกอร์ตรงที่ใช้สำหรับการแยกทางไฟฟ้าเป็นหลักแทนที่จะขัดจังหวะกระแสไฟฟ้าขัดข้อง ทำให้เป็นอุปกรณ์ความปลอดภัยที่จำเป็นในระหว่างการตรวจสอบอุปกรณ์ การบำรุงรักษา การดำเนินการสวิตชิ่ง และการกำหนดค่าระบบไฟฟ้า

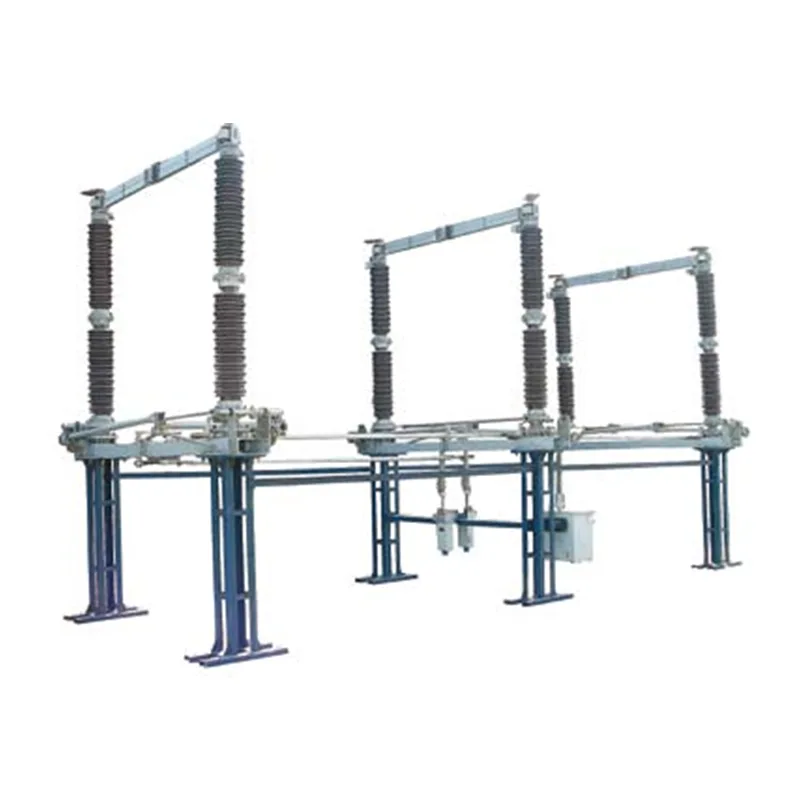

ซีรีส์ GW4 จาก Huixing ใช้โครงสร้างการหมุนสองคอลัมน์ในแนวนอน และครอบคลุมคลาสแรงดันไฟฟ้า 40.5kV, 72.5kV, 126kV, 145kV, 170kV และ 252kV การออกแบบประกอบด้วยส่วนประกอบนำไฟฟ้าโลหะผสมอะลูมิเนียมความแข็งแรงสูง ฮาร์ดแวร์ที่ทนต่อการกัดกร่อน สวิตช์สายดินเสริม และโครงสร้างฉนวนสำหรับสภาพแวดล้อมกลางแจ้งที่ท้าทาย
สารบัญ
- ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงคืออะไร?
- เหตุใดตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงจึงมีความสำคัญ?
- ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูง GW4 ทำงานอย่างไร
- ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงใช้ที่ไหน?
- ข้อดีหลักคืออะไร?
- ผู้ซื้อควรพิจารณาพารามิเตอร์ทางเทคนิคใดบ้าง
- คุณควรเลือกรุ่นที่ถูกต้องอย่างไร?
- คำถามที่พบบ่อย
- บทสรุป
ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงคืออะไร?
ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงหรือที่เรียกว่าตัวแยกไฟฟ้าแรงสูงเป็นอุปกรณ์สวิตชิ่งทางกลที่ใช้ในการแยกทางไฟฟ้าในวงจรไฟฟ้าแรงสูง วัตถุประสงค์หลักคือการแยกส่วนของระบบไฟฟ้าออกจากเครือข่ายที่มีพลังงานเพื่อให้เจ้าหน้าที่บำรุงรักษาสามารถทำงานกับอุปกรณ์ภายใต้สภาวะความปลอดภัยที่กำหนดไว้อย่างเหมาะสม
ลักษณะที่สำคัญที่สุดประการหนึ่งคือช่องว่างการแยกที่มองเห็นได้ซึ่งสร้างขึ้นเมื่อมีการเปิดหน้าสัมผัสหลัก การแยกทางกายภาพนี้ให้ข้อบ่งชี้ที่ตรงไปตรงมาว่าส่วนวงจรที่เกี่ยวข้องได้ถูกแยกออกแล้ว
สิ่งสำคัญคือต้องแยกแยะตัวตัดการเชื่อมต่อจากเบรกเกอร์ เซอร์กิตเบรกเกอร์ได้รับการออกแบบทางวิศวกรรมเพื่อขัดจังหวะกระแสโหลดปกติและกระแสฟอลต์ ในขณะที่ตัวตัดการเชื่อมต่อโดยทั่วไปจะทำงานเมื่อวงจรถูกตัดพลังงานแล้ว และมีวัตถุประสงค์เพื่อสร้างจุดแยกที่ปลอดภัย
- มีจุดแยกไฟฟ้าที่มองเห็นได้
- รองรับการบำรุงรักษาอุปกรณ์ไฟฟ้าแรงสูงอย่างปลอดภัย
- ช่วยแยกบัสบาร์ หม้อแปลง ไลน์ และเซอร์กิตเบรกเกอร์
- สามารถกำหนดค่าด้วยสวิตช์สายดินเพื่อความปลอดภัยเพิ่มเติม
- รองรับการจัดเตรียมสวิตช์ในสถานีย่อยและระบบส่งกำลัง
เหตุใดตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงจึงมีความสำคัญ?
โครงสร้างพื้นฐานไฟฟ้าแรงสูงจำเป็นต้องมีการป้องกันหลายชั้น เนื่องจากไฟฟ้าขัดข้อง การเปิดเครื่องโดยไม่ตั้งใจ และการสลับสวิตช์ที่ไม่เหมาะสมอาจทำให้อุปกรณ์เสียหายอย่างรุนแรงและเป็นอันตรายต่อบุคลากร ตัวตัดการเชื่อมต่อที่ออกแบบอย่างเหมาะสมมีส่วนช่วยในสถาปัตยกรรมความปลอดภัยนี้โดยการสร้างจุดแยกทางกายภาพที่เชื่อถือได้
ตัวอย่างเช่น ในสถานีย่อย การบำรุงรักษาอาจต้องมีการแยกหม้อแปลง ส่วนบัสบาร์ สายส่ง หรือเซอร์กิตเบรกเกอร์ออกจากเครือข่ายที่มีพลังงาน เมื่อวงจรที่เกี่ยวข้องถูกตัดพลังงานและลำดับการสวิตชิ่งที่จำเป็นเสร็จสิ้นแล้ว ตัวตัดการเชื่อมต่อสามารถสร้างการแยกที่จำเป็นได้
สำหรับระบบที่มีสวิตช์สายดิน การเชื่อมต่อทางกลสามารถช่วยบังคับใช้ลำดับการทำงานที่ถูกต้องระหว่างตัวตัดการเชื่อมต่อหลักและกลไกการต่อสายดิน ซึ่งจะช่วยลดความเป็นไปได้ของการทำงานที่ไม่ปลอดภัยและช่วยปรับปรุงระเบียบวินัยในการเปลี่ยนโดยรวม
ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูง GW4 ทำงานอย่างไร
ซีรีส์ GW4 ใช้โครงสร้างการหมุนแนวนอนแบบเสาคู่ เมื่อกลไกทำงาน ส่วนประกอบที่เป็นสื่อกระแสไฟฟ้าจะหมุนเพื่อสร้างระยะห่างแบบเปิด ช่องว่างที่เกิดขึ้นทำให้มีการแบ่งแยกที่มองเห็นได้ระหว่างวงจรแยกและด้านที่มีพลังงาน
แท่งนำไฟฟ้าใช้โครงอลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูง ในขณะที่การเชื่อมต่อแบบถักด้วยทองแดงที่ยืดหยุ่นช่วยรักษาสภาพการนำไฟฟ้าที่เชื่อถือได้ โครงสร้างหน้าสัมผัสใช้สปริงสเตนเลสสตีลแรงดันภายนอกเพื่อรักษาแรงดันหน้าสัมผัสให้คงที่ในขณะเดียวกันก็ต้านทานการกัดกร่อน
สำหรับการติดตั้งกลางแจ้ง ส่วนประกอบที่เป็นโลหะแบบเปลือยจะได้รับการชุบสังกะสีแบบจุ่มร้อน ในขณะที่ส่วนประกอบระบบส่งกำลังสามารถใช้หมุดสแตนเลสและบุชชิ่งคอมโพสิตได้ ตัวเลือกการก่อสร้างเหล่านี้มีประโยชน์อย่างยิ่งในกรณีที่อุปกรณ์ต้องเผชิญกับฝน หิมะ สเปรย์เกลือ ฝุ่นอุตสาหกรรม การเปลี่ยนแปลงของอุณหภูมิ และความเครียดจากสิ่งแวดล้อมอื่นๆ
การกำหนดค่าที่เลือกยังสามารถรวมวงแหวนคัดเกรดและฝาครอบป้องกันไว้ด้วย ส่วนประกอบเหล่านี้ช่วยปรับปรุงการกระจายสนามไฟฟ้าและลดการรบกวนทางวิทยุในการใช้งานไฟฟ้าแรงสูงที่มีความต้องการสูง
ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงใช้ที่ไหน?
ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงสามารถนำไปใช้กับโครงสร้างพื้นฐานทางไฟฟ้าได้หลากหลาย ระดับแรงดันไฟฟ้า อัตรากระแส ระดับฉนวน การกำหนดค่าทางกล และการออกแบบด้านสิ่งแวดล้อมที่เหมาะสม ขึ้นอยู่กับโครงการ
โรงไฟฟ้าและสถานีไฟฟ้าย่อย
ในโรงงานที่ใช้ความร้อน ไฟฟ้าพลังน้ำ พลังงานแสงอาทิตย์ และการผลิตพลังงานอื่นๆ ตัวตัดการเชื่อมต่อสามารถแยกหม้อแปลง เซอร์กิตเบรกเกอร์ บัสบาร์ และอุปกรณ์หลักอื่นๆ ได้ ในสถานีย่อยสามารถรองรับการแบ่งส่วนของบัสบาร์และการแยกการบำรุงรักษาได้
เครือข่ายการส่งและการกระจายสินค้า
สายส่งไฟฟ้าแรงสูงต้องการอุปกรณ์แยกที่เชื่อถือได้สำหรับการบำรุงรักษาและการสลับ อาจใช้ตัวตัดการเชื่อมต่อกับหม้อแปลงแรงดันไฟฟ้าและอุปกรณ์ป้องกันไฟกระชาก ทั้งนี้ขึ้นอยู่กับการกำหนดค่าระบบ
โครงการพลังงานทดแทน
โรงงานไฟฟ้าโซลาร์เซลล์และพลังงานลมขนาดใหญ่ต้องการอุปกรณ์สวิตชิ่งและแยกที่เชื่อถือได้ การกำหนดค่า 40.5kV และ 72.5kV เหมาะสำหรับการใช้งานด้านพลังงานหมุนเวียนโดยเฉพาะ ในขณะที่รุ่นแรงดันไฟฟ้าสูงกว่าสามารถรองรับการเชื่อมต่อโครงข่ายและโครงสร้างพื้นฐานของสถานีย่อย
ระบบไฟฟ้าอุตสาหกรรม
โรงงานโลหะวิทยา โรงงานเคมี และโรงงานอุตสาหกรรมขนาดใหญ่อื่นๆ มักใช้ระบบจำหน่ายไฟฟ้าแรงสูง ตัวตัดการเชื่อมต่อที่แข็งแกร่งสามารถแยกการบำรุงรักษาสำหรับอุปกรณ์โรงงานไฟฟ้าแรงสูง ในขณะเดียวกันก็ต้านทานต่อการสั่นสะเทือนและสภาพแวดล้อมที่ปนเปื้อน
รถไฟและระบบไฟฟ้าแรงสูงพิเศษ
การติดตั้งไฟฟ้าแรงสูงแบบพิเศษ รวมถึงระบบไฟฟ้าแรงฉุดรางรถไฟ จะได้รับประโยชน์จากการเตรียมการประสานทางกลที่ประสานตัวตัดการเชื่อมต่อหลักและสวิตช์สายดิน
ข้อดีหลักของตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงคืออะไร?
สำหรับผู้ซื้อที่กำลังประเมินผู้จำหน่ายอุปกรณ์ตัดการเชื่อมต่อไฟฟ้าแรงสูง ประสิทธิภาพทางไฟฟ้าเป็นเพียงส่วนหนึ่งของการตัดสินใจ ความน่าเชื่อถือทางกล ความต้านทานต่อสิ่งแวดล้อม ข้อกำหนดในการบำรุงรักษา และความยืดหยุ่นในการกำหนดค่าสามารถมีผลกระทบที่สำคัญเท่าเทียมกันต่อประสิทธิภาพของวงจรชีวิต
- ครอบคลุมแรงดันไฟฟ้ากว้าง:ซีรีส์ GW4 ครอบคลุมคลาสแรงดันไฟฟ้าตั้งแต่ 40.5kV ถึง 252kV
- กระแสไฟที่เชื่อถือได้:การกำหนดค่ารองรับกระแสพิกัดที่ขยายได้ถึง 6300A
- ประสิทธิภาพของฉนวนที่แข็งแกร่ง:ความถี่พลังงานและแรงกระตุ้นฟ้าผ่าหลายระดับมีให้เลือกใช้ตลอดช่วง
- ความทนทานภายนอกอาคาร:ส่วนประกอบโลหะชุบสังกะสีและชิ้นส่วนกลไกที่ทนต่อการกัดกร่อนช่วยให้ทนทานต่อสภาพอากาศที่รุนแรง
- การกำหนดค่าสายดินที่ยืดหยุ่น:สวิตช์สายดินสามารถกำหนดค่าได้ที่ด้านใดด้านหนึ่งของฐาน โดยมีการจัดเรียงสายดินเดี่ยวหรือคู่
- ข้อกำหนดในการบำรุงรักษาที่ลดลง:ส่วนประกอบแบบโมดูลาร์และโครงสร้างทางกลที่เน้นการบำรุงรักษาช่วยลดความยุ่งยากในการตรวจสอบและการเปลี่ยน
- ความสามารถในการปรับตัวต่อสภาพแวดล้อมที่รุนแรง:ผลิตภัณฑ์นี้ได้รับการออกแบบสำหรับอุณหภูมิตั้งแต่ -40°C ถึง +40°C ลมแรงสูงสุด 34 ม./วินาที การเคลือบน้ำแข็งสูงถึง 10 มม. และการใช้งานในระดับความสูงสูงสุด 4000 ม.
ผู้ซื้อควรพิจารณาพารามิเตอร์ทางเทคนิคใดบ้าง
การเลือกทางเทคนิคควรขึ้นอยู่กับเครือข่ายไฟฟ้าที่เกิดขึ้นจริง สภาพแวดล้อม การกำหนดค่าการติดตั้ง และมาตรฐานโครงการที่เกี่ยวข้องเสมอ ข้อมูลจำเพาะตัวแทนต่อไปนี้แสดงให้เห็นกลุ่มผลิตภัณฑ์ที่มีอยู่ในซีรีส์ GW4
| พารามิเตอร์ | GW4-40.5 | GW4-72.5 | GW4-126 | GW4-145 | GW4-170 | GW4-252 |
|---|---|---|---|---|---|---|
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 40.5 กิโลโวลต์ | 72.5 กิโลโวลต์ | 126 กิโลโวลต์ | 145 กิโลโวลต์ | 170 กิโลโวลต์ | 252 กิโลโวลต์ |
| จัดอันดับปัจจุบัน | 630–4000 ก | 630–3150 อ | สูงถึง 3150 A | ขึ้นอยู่กับโครงการ | ขึ้นอยู่กับโครงการ | ขึ้นอยู่กับโครงการ |
| ทนต่อกระแสไฟในเวลาอันสั้น | 31.5/40 กิโลแอมป์ | 25–50 กิโลแอมป์ | 40/50 กิโลแอมป์ | ขึ้นอยู่กับโครงการ | ขึ้นอยู่กับโครงการ | ขึ้นอยู่กับโครงการ |
| ทนต่อกระแสสูงสุด | 80/100 กิโลแอมป์ | 63–125 กิโลแอมป์ | 100/125 กิโลแอมป์ | ขึ้นอยู่กับโครงการ | ขึ้นอยู่กับโครงการ | ขึ้นอยู่กับโครงการ |
| ความอดทนทางกล | ≥5,000 การดำเนินการ | |||||
พารามิเตอร์การเลือกอื่นๆ ได้แก่ แรงดันไฟฟ้าทนความถี่กำลัง-ความถี่ แรงดันไฟฟ้าทนแรงกระตุ้นฟ้าผ่า ระยะตามผิวฉนวน ระยะแยก โหลดทางกลของขั้วต่อ ความแข็งแรงของฉนวน โครงร่างการติดตั้ง และข้อกำหนดในการต่อลงดิน
คุณควรเลือกรุ่นที่ถูกต้องอย่างไร?
การเลือกตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงที่ถูกต้องต้องใช้มากกว่าแรงดันไฟฟ้าของระบบที่กำหนด การตรวจสอบข้อกำหนดโดยมืออาชีพควรพิจารณาถึงสภาพแวดล้อมการทำงานและเครือข่ายไฟฟ้าที่สมบูรณ์
- กำหนดแรงดันไฟฟ้าของระบบเลือกระดับแรงดันไฟฟ้าที่ตรงกับข้อกำหนดการประสานงานเครือข่ายและฉนวนที่เกิดขึ้นจริง
- ยืนยันกระแสต่อเนื่องกระแสไฟที่กำหนดจะต้องเพียงพอสำหรับสภาวะการทำงานปกติและการโหลดระบบที่คาดการณ์ไว้
- ประเมินสภาวะการลัดวงจรตรวจสอบความต้องการปัจจุบันในช่วงเวลาสั้นและจุดสูงสุดโดยเทียบกับระดับความผิดปกติที่คาดไว้
- ทบทวนข้อกำหนดด้านฉนวนพิจารณาความถี่ของกำลังที่ทนต่อแรงดันไฟฟ้า แรงกระตุ้นฟ้าผ่าที่ทนต่อแรงดันไฟฟ้า ระยะห่างตามผิวฉนวน ระดับความสูง และระดับมลภาวะ
- ประเมินสภาพแวดล้อมการติดตั้งอุณหภูมิ ลม น้ำแข็ง สเปรย์เกลือ มลภาวะทางอุตสาหกรรม ระดับความสูง และสภาวะแผ่นดินไหวสามารถมีอิทธิพลต่อการกำหนดค่าที่เหมาะสม
- กำหนดการจัดวางสายดินตรวจสอบว่าจำเป็นต้องใช้สวิตช์สายดินตัวเดียว การกำหนดค่าสายดินคู่ หรือการจัดเตรียมอื่น
- ตรวจสอบข้อกำหนดด้านกลไกและการบำรุงรักษาพิจารณาความถี่ในการทำงาน พื้นที่ติดตั้ง การเข้าถึงเพื่อการบำรุงรักษา และความเข้ากันได้กับโครงร่างสถานีย่อยที่มีอยู่
สำหรับโครงการส่งและกระจายสินค้าขนาดใหญ่ แนะนำให้ติดต่อสื่อสารทางเทคนิคกับผู้ผลิตที่มีประสบการณ์ก่อนที่จะสรุปข้อมูลจำเพาะของอุปกรณ์ ซึ่งช่วยให้แน่ใจว่าการกำหนดค่าที่เลือกนั้นตรงกับข้อกำหนดทางไฟฟ้า เครื่องกล และสิ่งแวดล้อมของระบบ
คำถามที่พบบ่อยเกี่ยวกับตัวตัดการเชื่อมต่อไฟฟ้าแรงสูง
จุดประสงค์หลักของตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงคืออะไร?
วัตถุประสงค์หลักคือเพื่อให้การแยกไฟฟ้าที่เชื่อถือได้และช่องว่างการแยกที่มองเห็นได้ในวงจรไฟฟ้าแรงสูงหลังจากที่วงจรถูกตัดพลังงานอย่างเหมาะสมแล้ว รองรับขั้นตอนการบำรุงรักษาและการสลับที่ปลอดภัย
ความแตกต่างระหว่างตัวตัดการเชื่อมต่อและเบรกเกอร์คืออะไร?
เซอร์กิตเบรกเกอร์ได้รับการออกแบบมาเพื่อขัดขวางกระแสโหลดปกติและกระแสไฟลัด ในขณะที่ตัวตัดการเชื่อมต่อมีจุดประสงค์เพื่อสร้างการแยกทางไฟฟ้าเป็นหลัก ปกติไม่ควรใช้ตัวตัดการเชื่อมต่อแทนเซอร์กิตเบรกเกอร์เมื่อจำเป็นต้องหยุดการทำงานผิดพลาด
ฮุ่ยซิง GW4 Series ครอบคลุมแรงดันไฟฟ้าช่วงใด
ซีรีส์ GW4 ครอบคลุมคลาสแรงดันไฟฟ้าตั้งแต่ 40.5kV ถึง 252kV รวมถึงการกำหนดค่า 40.5kV, 72.5kV, 126kV, 145kV, 170kV และ 252kV
อุปกรณ์ตัดการเชื่อมต่อไฟฟ้าแรงสูงสามารถติดตั้งสวิตช์สายดินได้หรือไม่?
ใช่. ซีรีส์ GW4 สามารถกำหนดค่าได้ด้วยสวิตช์สายดิน รวมถึงการต่อสายดินเดี่ยวและสายดินคู่ การประสานทางกลสามารถช่วยควบคุมลำดับการทำงานได้
ซีรีส์ GW4 เหมาะสำหรับการใช้งานกลางแจ้งหรือไม่
ใช่. การออกแบบนี้มีไว้สำหรับระบบไฟฟ้ากลางแจ้งและรวมเอาส่วนประกอบทางกลที่ทนต่อการกัดกร่อนและชิ้นส่วนเหล็กชุบสังกะสีแบบจุ่มร้อน ความสามารถด้านสิ่งแวดล้อมที่ระบุยังรวมถึงอุณหภูมิตั้งแต่ -40°C ถึง +40°C และสภาพอากาศกลางแจ้งที่รุนแรง
สรุป: เหตุใดจึงเลือกตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงสำหรับโครงสร้างพื้นฐานด้านกำลังที่สำคัญ
เป็นที่พึ่งได้ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงเป็นชั้นสำคัญของการแยกไฟฟ้าสำหรับสถานีไฟฟ้าย่อย เครือข่ายการส่งสัญญาณ โครงการพลังงานทดแทน โรงไฟฟ้า และระบบไฟฟ้าแรงสูงทางอุตสาหกรรม ด้วยระดับแรงดันไฟฟ้าตั้งแต่ 40.5kV ถึง 252kV ฉนวนที่แข็งแกร่ง โครงสร้างที่ทนต่อการกัดกร่อน การกำหนดค่าสายดินที่ยืดหยุ่น และระดับความทนทานทางกลในการทำงานอย่างน้อย 5,000 ครั้ง ซีรีส์ GW4 ได้รับการออกแบบมาเพื่อการใช้งานระบบไฟฟ้าที่มีความต้องการสูง
สำหรับวิศวกรโครงการ ผู้รับเหมา EPC สาธารณูปโภค และผู้ซื้ออุปกรณ์ไฟฟ้าที่กำลังมองหาผู้ผลิตและซัพพลายเออร์ในจีนที่เชื่อถือได้ Huixing สามารถจัดหาโซลูชันการแยกไฟฟ้าแรงสูงที่ปรับให้เหมาะกับระดับแรงดันไฟฟ้า อัตรากระแสไฟ สภาพแวดล้อม และข้อกำหนดในการติดตั้งที่แตกต่างกันติดต่อเราวันนี้เพื่อหารือเกี่ยวกับข้อกำหนดเฉพาะของโครงการ ขอข้อมูลทางเทคนิค และค้นหาการกำหนดค่าตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงที่เหมาะสมสำหรับระบบไฟฟ้าของคุณ
