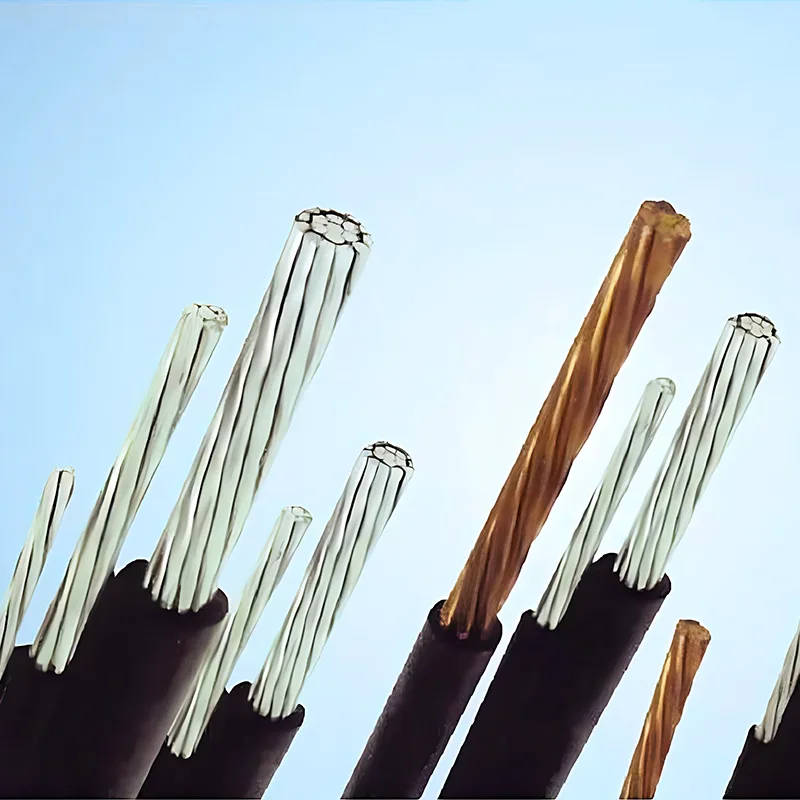

สายเคเบิลเหนือศีรษะหุ้มฉนวน

สายเคเบิลเหนือศีรษะแบบหุ้มฉนวนเป็นผลิตภัณฑ์ส่งกำลังแรงดันต่ำระดับพรีเมี่ยมที่ผลิตขึ้นตามมาตรฐานแห่งชาติ GB/T 12527-2008 (สายเคเบิลหุ้มฉนวนทางอากาศสำหรับแรงดันไฟฟ้าที่กำหนดสูงถึงและรวมถึง 1kV) ได้รับการออกแบบมาสำหรับระบบจำหน่ายไฟฟ้าเหนือศีรษะที่มีแรงดันไฟฟ้ากระแสสลับสูงถึง 1kV สายเคเบิลเหล่านี้ใช้ตัวนำทองแดง อลูมิเนียม หรืออะลูมิเนียมผสม ร่วมกับวัสดุฉนวนที่ทนต่อสภาพอากาศสามชนิด: PVC, PE และ XLPE พวกเขานำเสนอโซลูชันการจ่ายไฟที่ยืดหยุ่นและปลอดภัยเพื่อตอบสนองความต้องการการส่งผ่านค่าใช้จ่ายภายนอกอาคารที่หลากหลาย เนื่องจากเป็นทางเลือกที่คุ้มค่าเมื่อเทียบกับตัวนำเปลือยทั่วไป ตัวนำเหล่านี้จึงกลายเป็นตัวเลือกหลักสำหรับการอัพเกรดเครือข่ายการกระจายพลังงานในเมืองและในชนบท

ขอบเขตการใช้งานหลักและพารามิเตอร์ทางเทคนิค

พัฒนาขึ้นเป็นพิเศษสำหรับการส่งพลังงานไฟฟ้าเหนือศีรษะแรงดันต่ำที่ 1kV และต่ำกว่า สายเคเบิลเหนือศีรษะแบบหุ้มฉนวนตอบสนองความต้องการการจ่ายไฟรายวันของเครือข่ายการกระจายสินค้าในเมือง การปรับปรุงโครงข่ายไฟฟ้าในชนบท และสวนอุตสาหกรรม ข้อกำหนดการทำงานและการติดตั้งหลักมีดังนี้:

แรงดันไฟฟ้า:

เหมาะสำหรับระบบส่งไฟฟ้าเหนือศีรษะแรงดันต่ำขนาด 1kV และต่ำกว่า ตรงตามข้อกำหนดด้านการกระจายสำหรับการใช้งานในที่พักอาศัย อาคารพาณิชย์ และอุตสาหกรรมเบา

อุณหภูมิในการทำงานในระยะยาว:

สายเคเบิลหุ้มฉนวน PVC และ PE: อุณหภูมิตัวนำไฟฟ้าระยะยาวสูงสุด 70°C

สายเคเบิลหุ้มฉนวน XLPE: อุณหภูมิตัวนำไฟฟ้าระยะยาวสูงสุด 90°C เหมาะสำหรับสภาวะที่มีโหลดสูง

อุณหภูมิการติดตั้งขั้นต่ำ: -20°C ช่วยให้สามารถก่อสร้างในฤดูหนาวและการทำงานระยะยาวที่เชื่อถือได้ในภูมิภาคเย็น

รัศมีการดัด: สำหรับสายเคเบิลที่มีเส้นผ่านศูนย์กลางภายนอก D < 25 มม. รัศมีการดัดขั้นต่ำจะต้องไม่น้อยกว่า 4D สำหรับ D ≥ 25 มม. รัศมีการโค้งงอขั้นต่ำจะต้องไม่น้อยกว่า 6D ช่วยให้ติดตั้งง่ายในสภาพแวดล้อมต่างๆ

ข้อดีหลัก

สายเคเบิลเหนือศีรษะแบบหุ้มฉนวนมีคุณประโยชน์ที่แตกต่างกันห้าประการซึ่งทำให้เป็นโซลูชันที่ต้องการสำหรับระบบจำหน่ายเหนือศีรษะแรงดันต่ำที่ทันสมัย:

แอพพลิเคชั่นที่หลากหลายและความสามารถรอบด้านที่แข็งแกร่ง

มีให้เลือกประเภทตัวนำไฟฟ้า 3 ประเภทและวัสดุฉนวน 3 ประเภท สามารถเลือกสายเคเบิลได้อย่างยืดหยุ่นตามโหลดของสายและสภาวะแวดล้อม ตอบสนองโครงการส่งไฟฟ้าเหนือศีรษะในเมือง พื้นที่ชนบท สวนอุตสาหกรรม และสถานการณ์อื่นๆ ได้อย่างเต็มที่

ทนต่อสภาพอากาศได้ดีเยี่ยมและมีอายุการใช้งานยาวนาน

สายเคเบิลสร้างด้วยฉนวนทนต่อสภาพอากาศ สายเคเบิลทนทานต่อแสงแดดโดยตรง การกัดกร่อนของฝน และความผันผวนของอุณหภูมิ ชั้นฉนวนด้านนอกช่วยปกป้องตัวนำจากการกัดกร่อน ช่วยยืดอายุการใช้งานได้อย่างมาก และปรับปรุงเสถียรภาพในการปฏิบัติงานของสายเหนือศีรษะเมื่อเปรียบเทียบกับสายไฟเปลือยแบบเดิม

ความปลอดภัยและความน่าเชื่อถือที่เพิ่มขึ้น

ชั้นฉนวนป้องกันการลัดวงจรได้อย่างมีประสิทธิภาพและลดความเสี่ยงจากไฟฟ้าช็อต ทำให้เหมาะอย่างยิ่งสำหรับพื้นที่ที่มีประชากรหนาแน่น เขตป่าไม้ และพื้นที่เหมืองแร่ที่มีข้อกำหนดด้านความปลอดภัยที่เข้มงวด นอกจากนี้ยังช่วยลดความล้มเหลวของสายที่เกิดจากกิ่งไม้ นก และการรบกวนจากภายนอกอื่นๆ

ติดตั้งง่ายและบำรุงรักษาต่ำ

รัศมีการโค้งงอที่ได้มาตรฐานช่วยลดความยุ่งยากในการก่อสร้างที่ไซต์งาน การปรับอุณหภูมิได้กว้างช่วยลดข้อจำกัดตามฤดูกาลและลดต้นทุนการบำรุงรักษาโดยรวมตลอดอายุการใช้งาน

การจำแนกประเภทประสิทธิภาพที่ดีที่สุดและความคุ้มค่าด้านต้นทุน

จำแนกประเภทตามวัสดุฉนวนที่มีพิกัดอุณหภูมิในระยะยาวแตกต่างกัน (70°C / 90°C) สายเคเบิลช่วยให้ลูกค้าสามารถเลือกประเภทที่เหมาะสมตามคุณลักษณะโหลดจริง ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัย หลีกเลี่ยงการสิ้นเปลืองทรัพยากรโดยไม่จำเป็น และช่วยปรับปรุงประสิทธิภาพทางเศรษฐกิจของการส่งพลังงานเหนือศีรษะ
