เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงสามารถปรับปรุงความปลอดภัยและความน่าเชื่อถือของโครงข่ายไฟฟ้าสมัยใหม่ได้อย่างไร

สรุปบทความ: A เบรกเกอร์วงจรไฟฟ้าแรงสูงเป็นอุปกรณ์ป้องกันที่สำคัญที่ใช้ในการควบคุมวงจรไฟฟ้าและขัดขวางกระแสไฟลัดที่เป็นอันตรายในระบบส่งและจำหน่ายฮุ่ยซิงนำเสนอเซอร์กิตเบรกเกอร์ก๊าซ SF₆ ถังดับที่ออกแบบมาสำหรับสถานีย่อยกลางแจ้ง ครอบคลุมแรงดันไฟฟ้าพิกัดตั้งแต่ 40.5kV ถึง 245kV กระแสพิกัดตั้งแต่ 1600A ถึง 4000A และกระแสไฟกระชากลัดวงจรตั้งแต่ 25kA ถึง 63kA บทความนี้จะอธิบายหลักการทำงาน คุณลักษณะทางเทคนิค สถานการณ์การใช้งาน เกณฑ์การคัดเลือก และพารามิเตอร์ประสิทธิภาพหลัก

สารบัญ

1. เบรกเกอร์ไฟฟ้าแรงสูงคืออะไร?
2. เหตุใดจึงมีความสำคัญสำหรับการป้องกันระบบไฟฟ้า?
3. เซอร์กิตเบรกเกอร์ทำงานอย่างไร?
4. วิศวกรควรพิจารณาคุณสมบัติทางเทคนิคอะไรบ้าง?
5. เบรกเกอร์วงจรไฟฟ้าแรงสูงใช้ที่ไหน?
6. พารามิเตอร์ทางเทคนิคที่สำคัญ
7. คุณควรเลือกรุ่นที่ถูกต้องอย่างไร?
8. คำถามที่พบบ่อย
9. รับโซลูชันเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง

เบรกเกอร์ไฟฟ้าแรงสูงคืออะไร?

เบรกเกอร์วงจรไฟฟ้าแรงสูงเป็นอุปกรณ์สวิตชิ่งและป้องกันที่ออกแบบมาเพื่อควบคุมวงจรไฟฟ้าภายใต้สภาวะการทำงานปกติและตัดกระแสไฟฟ้าอย่างรวดเร็วเมื่อเกิดข้อผิดพลาด เบรกเกอร์ไฟฟ้าแรงสูงต่างจากอุปกรณ์ป้องกันแรงดันต่ำทั่วไป จะต้องจัดการกับพลังงานไฟฟ้าที่สูงกว่าอย่างมาก ความเค้นของฉนวน และกระแสไฟฟ้าลัดวงจรได้อย่างปลอดภัย

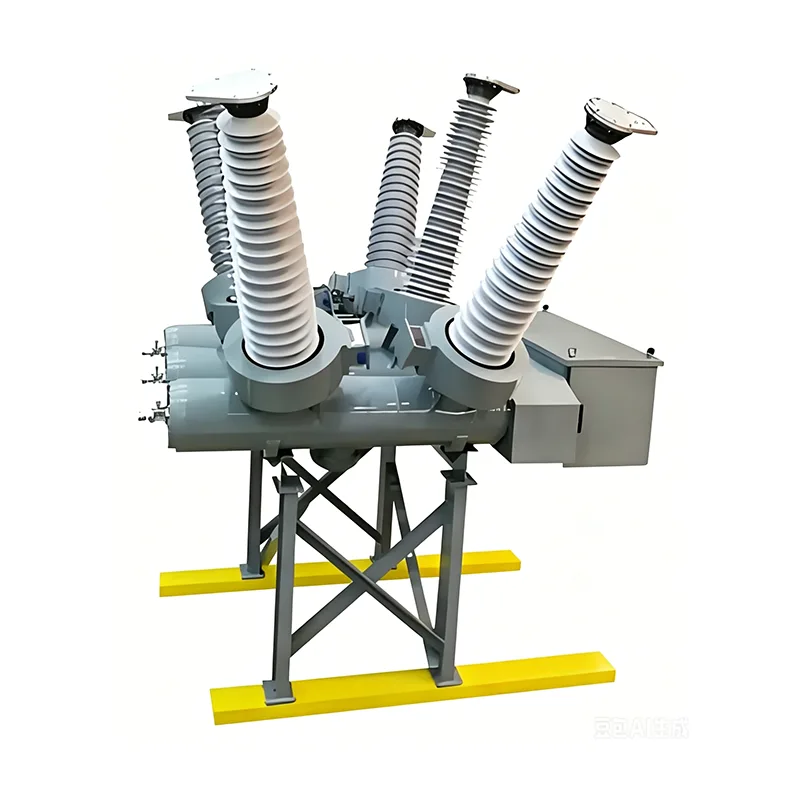

สำหรับสถานีไฟฟ้าย่อยกลางแจ้งและโครงการส่งกำลัง เซอร์กิตเบรกเกอร์ก๊าซ SF₆ แบบถังตายถูกนำมาใช้กันอย่างแพร่หลาย เนื่องจากมีการรวมฉนวนไฟฟ้า ความสามารถในการดับอาร์ค ประสิทธิภาพการสลับทางกล และการปรับตัวต่อสิ่งแวดล้อมภายนอกไว้ในระบบที่ออกแบบทางวิศวกรรมเพียงระบบเดียว

ตามข้อกำหนดของผลิตภัณฑ์ที่เผยแพร่ของ Huixing การออกแบบแท็งก์แบบเดดแทงค์ครอบคลุมแรงดันไฟฟ้าสูงสุดที่กำหนดตั้งแต่ 40.5kV ถึง 245kV พิกัดกระแสตั้งแต่ 1600A ถึง 4000A และพิกัดกระแสไฟลัดวงจรตั้งแต่ 25kA ถึง 63kA ผลิตภัณฑ์นี้ได้รับการออกแบบตามข้อกำหนด GB/T 1984 และ IEC 62271-100

เหตุใดจึงมีความสำคัญสำหรับการป้องกันระบบไฟฟ้า?

เครือข่ายการส่งและจ่ายพลังงานจะต้องทำงานต่อไปได้อย่างน่าเชื่อถือ แม้ว่าจะมีการเปลี่ยนแปลงโหลด เหตุการณ์การสลับ สภาพแวดล้อม และข้อผิดพลาดทางไฟฟ้าที่ไม่คาดคิด เมื่อเกิดการลัดวงจร กระแสไฟฟ้าที่เกิดขึ้นอาจเพิ่มขึ้นอย่างรวดเร็วและทำให้เกิดความเครียดทางความร้อนและไฟฟ้าไดนามิกอย่างรุนแรงบนหม้อแปลง บัสบาร์ สายเคเบิล เครื่องกำเนิดไฟฟ้า และอุปกรณ์อื่น ๆ

เบรกเกอร์ไฟฟ้าแรงสูงที่เลือกอย่างเหมาะสมจะช่วยแยกส่วนที่ได้รับผลกระทบก่อนที่ข้อผิดพลาดจะทำให้ระบบเสียหายในวงกว้าง หน้าที่หลักได้แก่:

• การเปิดและปิดวงจรระหว่างการทำงานปกติ
• การรบกวนกระแสลัดวงจรและกระแสฟอลต์
• การแยกส่วนที่ชำรุดของเครือข่ายไฟฟ้า
• รองรับการป้องกันรีเลย์และระบบสวิตชิ่งอัตโนมัติ
• การบำรุงรักษาฉนวนอิเล็กทริกที่จำเป็นหลังจากการหยุดชะงัก
• ให้ประสิทธิภาพการสวิตช์ที่เชื่อถือได้ตลอดรอบการทำงานซ้ำๆ

ด้วยเหตุนี้ การเลือกเบรกเกอร์ควรไม่เพียงแต่ขึ้นอยู่กับพิกัดแรงดันไฟฟ้าและกระแสเท่านั้น แต่ยังขึ้นอยู่กับความสามารถในการแตกหัก ระดับฉนวน ลำดับการทำงาน ความทนทานทางกล สภาพแวดล้อม และข้อกำหนดเฉพาะของโครงการ

เซอร์กิตเบรกเกอร์ทำงานอย่างไร?

ขั้นตอนการทำงานขั้นพื้นฐานประกอบด้วยสามขั้นตอน ได้แก่ การตรวจจับหรือรับคำสั่งตัดการทำงาน การแยกหน้าสัมผัสโดยกลไก และการดับอาร์คไฟฟ้าที่เกิดขึ้นระหว่างการแยกหน้าสัมผัส

ในเบรกเกอร์แก๊ส SF₆ แก๊สจะมีทั้งฟังก์ชันการเป็นฉนวนและการดับอาร์ค เมื่อหน้าสัมผัสแยกออกจากกันระหว่างการขัดจังหวะข้อผิดพลาด จะเกิดส่วนโค้งทางไฟฟ้าระหว่างกัน เบรกเกอร์ใช้กลไกการไหลของก๊าซที่ได้รับการออกแบบทางวิศวกรรมเพื่อทำให้อาร์คเย็นและกำจัดไอออน เพื่อให้สามารถตัดกระแสไฟฟ้าได้อย่างปลอดภัย

เทคโนโลยีการดับอาร์คคู่

ผลิตภัณฑ์ของ Huixing ผสมผสานหลักการดับอาร์คแบบใช้พลังงานในตัวและปักเป้าเข้าด้วยกัน ภายใต้สภาวะกระแสไฟฟ้าลัดวงจรสูง ความร้อนที่เกิดจากส่วนโค้งจะเอื้อต่อการขยายตัวของก๊าซ SF₆ อย่างรวดเร็ว ทำให้เกิดการไหลของก๊าซความเร็วสูงเพื่อการสูญพันธุ์ของส่วนโค้ง ภายใต้สภาวะกระแสไฟฟ้าลัดวงจรที่ต่ำกว่า การบีบอัดทางกลจะสร้างการไหลของก๊าซแรงดันสูงแบบมีทิศทางเพื่อทำให้ส่วนโค้งเย็นลง และลดโอกาสที่จะเกิดการติดไฟอีกครั้ง

หลักการทำงานแบบคู่นี้ช่วยให้เบรกเกอร์สามารถจัดการกับสภาวะกระแสไฟฟ้าขัดข้องที่แตกต่างกันได้ ในขณะที่ยังคงรักษาประสิทธิภาพการหยุดชะงักที่ควบคุมได้

วิศวกรควรพิจารณาคุณสมบัติทางเทคนิคอะไรบ้าง?

เมื่อประเมินเบรกเกอร์ไฟฟ้าแรงสูง โดยปกติวิศวกรจะต้องตรวจสอบคุณลักษณะทางไฟฟ้า เครื่องกล สิ่งแวดล้อม และการบำรุงรักษาร่วมกัน

1. แรงดันไฟฟ้าและกระแสไฟกว้าง

ช่วงที่เผยแพร่ของ Huixing ขยายจาก 40.5kV เป็น 245kV สำหรับแรงดันไฟฟ้าสูงสุด และจาก 1600A ถึง 4000A สำหรับกระแสไฟฟ้าที่กำหนด กลุ่มผลิตภัณฑ์นี้ช่วยให้อุปกรณ์สามารถรองรับการใช้งานระบบส่งกำลังและสถานีย่อยภายนอกที่แตกต่างกันได้

2. ความสามารถในการทำลายไฟฟ้าลัดวงจรสูง

ช่วงกระแสไฟลัดวงจรที่เผยแพร่อยู่ที่ 25kA ถึง 63kA ความสามารถในการตัดเฉือนที่ต้องการควรตรงกับกระแสไฟฟ้าลัดที่คาดหวังของการติดตั้งเสมอ

3. ประสิทธิภาพการสลับที่รวดเร็ว

ตามข้อกำหนดที่เผยแพร่ เวลาแตกหักคือ ≤60ms เวลาเปิดคือ ≤30ms และเวลาปิดคือ ≤100ms คุณลักษณะเหล่านี้มีความสำคัญเมื่อจำเป็นต้องแยกข้อบกพร่องอย่างรวดเร็วและการป้องกันที่ประสานกัน

4. ความอดทนทางกล

อายุการใช้งานทางกลที่ระบุคือ 6,000 ครั้ง ความทนทานทางกลมีความเกี่ยวข้องเป็นพิเศษสำหรับสถานีย่อยที่ความถี่ในการเปลี่ยนและความน่าเชื่อถือในการปฏิบัติงานในระยะยาวเป็นสิ่งสำคัญในการพิจารณาซื้อ

5. การปรับตัวด้านสิ่งแวดล้อม

อุปกรณ์ไฟฟ้ากลางแจ้งอาจพบกับความชื้นสูง ระดับความสูง สภาพแวดล้อมที่มีฤทธิ์กัดกร่อน อุณหภูมิที่เปลี่ยนแปลง และสภาวะเฉพาะอื่นๆ ของไซต์งาน Huixing ระบุว่าการผลิตแบบกำหนดเองสามารถรองรับสภาพแวดล้อมการทำงานพิเศษและข้อกำหนดทางเทคนิคได้

เบรกเกอร์วงจรไฟฟ้าแรงสูงใช้ที่ไหน?

เบรกเกอร์ไฟฟ้าแรงสูงเป็นส่วนประกอบสำคัญในสถานีไฟฟ้าย่อยและระบบส่งกำลัง การกำหนดค่าที่เหมาะสมขึ้นอยู่กับแรงดันไฟฟ้าของระบบ ระดับข้อผิดพลาด สภาพแวดล้อมการติดตั้ง ข้อกำหนดในการเปลี่ยน และสถาปัตยกรรมเครือข่าย

แอปพลิเคชันเหล่านี้แสดงให้เห็นว่าเหตุใดเบรกเกอร์จึงควรถือว่าเป็นส่วนหนึ่งของระบบป้องกันที่สมบูรณ์มากกว่าที่จะเป็นส่วนประกอบสวิตชิ่งแบบแยก

พารามิเตอร์ทางเทคนิคที่สำคัญ

ข้อมูลจำเพาะทางเทคนิคเป็นพื้นฐานวัตถุประสงค์สำหรับการเลือกรุ่น ตัวเลขต่อไปนี้สรุปพารามิเตอร์สำคัญที่เผยแพร่สำหรับซีรีส์เซอร์กิตเบรกเกอร์ SF₆ แบบถังตายของ ฮุ่ยซิง

สำหรับโครงการด้านวิศวกรรม ข้อกำหนดขั้นสุดท้ายควรได้รับการยืนยันโดยเทียบกับเอกสารข้อมูลทางเทคนิค สภาพพื้นที่ รหัสกริดที่เกี่ยวข้อง และการคำนวณการป้องกันเฉพาะโครงการ

คุณควรเลือกรุ่นที่ถูกต้องอย่างไร?

การเลือกเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงต้องใช้มากกว่าแรงดันไฟฟ้าของระบบที่กำหนด การประเมินอย่างเป็นระบบสามารถลดปัญหาความเข้ากันได้ระหว่างการติดตั้งและการทดสอบการใช้งาน

1. ยืนยันแรงดันไฟฟ้าของระบบ:เลือกแรงดันไฟฟ้าที่กำหนดให้เหมาะสมกับข้อกำหนดของเครือข่ายและฉนวนที่เกิดขึ้นจริง
2. คำนวณคะแนนปัจจุบันที่ต้องการ:พิจารณากระแสโหลดต่อเนื่อง การขยายตัวที่คาดหวัง และสภาวะการทำงาน
3. กำหนดกระแสไฟผิดพลาด:กระแสไฟลัดวงจรที่กำหนดจะต้องเพียงพอสำหรับระดับความผิดปกติที่คาดหวังที่คำนวณได้
4. ตรวจสอบข้อกำหนดของฉนวน:ตรวจสอบกำลัง-ความถี่ที่ทนต่อแรงดันไฟฟ้า แรงกระตุ้นฟ้าผ่าที่ทนต่อแรงดันไฟฟ้า และระยะห่างตามผิวฉนวน
5. ประเมินลำดับการปฏิบัติงาน:ยืนยันว่าเบรกเกอร์รองรับลำดับการเปิด การปิด และการปิดที่ต้องการ
6. ตรวจสอบสภาพแวดล้อม:พิจารณาความสูง ความชื้น อุณหภูมิ มลภาวะ และการกัดกร่อน ณ สถานที่ติดตั้ง
7. ตรวจสอบข้อกำหนดการควบคุม:ยืนยันแรงดันไฟฟ้าของวงจรควบคุม แรงดันไฟฟ้าของมอเตอร์ ข้อกำหนดของเครื่องทำความร้อน และความเข้ากันได้ของอินเทอร์เฟซ
8. ตรวจสอบมาตรฐานที่ใช้บังคับ:ตรวจสอบให้แน่ใจว่าอุปกรณ์ที่เลือกนั้นตรงตามมาตรฐานและข้อกำหนดทางเทคนิคที่กำหนดโดยโครงการ

สำหรับโครงการที่มีสภาพแวดล้อมหรือไฟฟ้าไม่ปกติ วิศวกรรมที่ปรับแต่งเองอาจมีคุณค่า Huixing ระบุว่ารองรับการผลิตที่ปรับแต่งตามความต้องการ เช่น ระดับความสูง ความชื้นสูง สภาพแวดล้อมที่มีฤทธิ์กัดกร่อน ระดับแรงดันไฟฟ้าพิเศษ และพารามิเตอร์การแตกหักเฉพาะ

คำถามที่พบบ่อย

วัตถุประสงค์หลักของเบรกเกอร์ไฟฟ้าแรงสูงคืออะไร?

วัตถุประสงค์หลักคือเพื่อควบคุมวงจรไฟฟ้าแรงสูงในระหว่างการทำงานปกติและขัดขวางกระแสที่ผิดปกติโดยเฉพาะกระแสลัดวงจรเพื่อช่วยปกป้องอุปกรณ์ไฟฟ้าและรักษาความปลอดภัยของระบบ

เซอร์กิตเบรกเกอร์ของ Huixing ครอบคลุมช่วงแรงดันไฟฟ้าใด

พารามิเตอร์ผลิตภัณฑ์ที่เผยแพร่ครอบคลุมแรงดันไฟฟ้าสูงสุดตั้งแต่ 40.5kV ถึง 245kV โดยมีการกำหนดค่าที่แตกต่างกันในช่วงต่างๆ

เหตุใดจึงใช้ SF₆ ในเซอร์กิตเบรกเกอร์ประเภทนี้

SF₆ มีความเป็นฉนวนไฟฟ้าที่แข็งแกร่งและคุณลักษณะการชุบอาร์ค ทำให้สามารถทำหน้าที่เป็นทั้งฉนวนและฟังก์ชันที่เกี่ยวข้องกับการหยุดชะงักภายในการออกแบบเบรกเกอร์

อะไรคือความแตกต่างระหว่างการดับพลังงานตนเองและการดับส่วนปักเป้า?

การดับอาร์คพลังงานตัวเองใช้พลังงานที่เกี่ยวข้องกับส่วนโค้งเพื่อสร้างการไหลของก๊าซ ในขณะที่เทคโนโลยีปักเป้าจะบีบอัดก๊าซด้วยกลไกเพื่อสร้างการไหลที่มีแรงดันสูงตามทิศทาง การออกแบบอ้างอิงเป็นการผสมผสานหลักการทั้งสองสำหรับภาวะลัดวงจรที่แตกต่างกัน

สามารถปรับแต่งเบรกเกอร์ให้เหมาะกับเงื่อนไขการติดตั้งพิเศษได้หรือไม่?

ใช่. Huixing กล่าวว่าการผลิตสามารถปรับแต่งให้เหมาะกับสภาวะต่างๆ เช่น ระดับความสูง ความชื้นสูง สภาพแวดล้อมที่มีฤทธิ์กัดกร่อน ระดับแรงดันไฟฟ้าพิเศษ และข้อกำหนดการแตกหักเฉพาะ

รับโซลูชันเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง

การเลือกอุปกรณ์สวิตช์ไฟฟ้าแรงสูงที่เหมาะสมเป็นการตัดสินใจทางวิศวกรรมที่ควรได้รับการสนับสนุนจากพารามิเตอร์ทางไฟฟ้า ข้อกำหนดด้านสิ่งแวดล้อม การคำนวณการป้องกัน และเงื่อนไขการติดตั้งที่แม่นยำ Huixing นำเสนอเซอร์กิตเบรกเกอร์ก๊าซ SF₆ แบบถังตายสำหรับสถานีย่อยกลางแจ้งและการใช้งานระบบส่งกำลัง โดยมีพิกัดแรงดันไฟฟ้าที่เผยแพร่ตั้งแต่ 40.5kV ถึง 245kV และตัวเลือกที่ปรับแต่งตามความต้องการของโครงการที่แตกต่างกัน หากคุณกำลังวางแผนสถานีย่อย โครงการส่งไฟฟ้า การเชื่อมต่อโครงข่ายพลังงานทดแทน หรือการปรับปรุงอุปกรณ์ใหม่ติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดเกี่ยวกับแรงดันไฟฟ้า กระแสไฟฟ้า ความสามารถในการทำลายล้าง สภาพแวดล้อม และการกำหนดค่า และขอวิธีแก้ปัญหาด้านเทคนิคที่เหมาะสม
