ฮุ่ยซิงจัดเตรียมให้โซลูชั่นฉนวนไฟฟ้าแรงสูงออกแบบมาสำหรับฉนวนไฟฟ้าที่เชื่อถือได้และการสนับสนุนทางกลในระบบส่งและจำหน่าย ด้วยการใช้งานแรงดันไฟฟ้าที่ครอบคลุม 45kV–220kV สำหรับกลุ่มผลิตภัณฑ์ที่โดดเด่น ฉนวนเหล่านี้ช่วยปกป้องสายไฟเหนือศีรษะ สถานีไฟฟ้าย่อย สิ่งอำนวยความสะดวกด้านพลังงานหมุนเวียน และเครือข่ายพลังงานทางอุตสาหกรรมจากความเครียดทางไฟฟ้าและสิ่งแวดล้อม
ฉนวนไฟฟ้าแรงสูงเป็นองค์ประกอบสำคัญของโครงสร้างพื้นฐานทางไฟฟ้าสมัยใหม่ แยกตัวนำไฟฟ้าออกจากโครงสร้างที่ต่อสายดิน รองรับอุปกรณ์ไฟฟ้า และช่วยป้องกันกระแสรั่วไหลและวาบไฟตามผิว การเลือกฉนวนที่เหมาะสมนั้นต้องการมากกว่าการจับคู่พิกัดแรงดันไฟฟ้า: วิศวกรยังต้องประเมินวัสดุฉนวน ระยะห่างตามผิวฉนวน ความแข็งแรงทางกล ความรุนแรงของมลภาวะ อุณหภูมิ ขนาดการติดตั้ง และมาตรฐานที่เกี่ยวข้อง คู่มือนี้จะอธิบายประเภทหลัก การใช้งาน เกณฑ์การคัดเลือก และข้อควรพิจารณาในการบำรุงรักษาสำหรับระบบฉนวนไฟฟ้าแรงสูง ช่วยให้นักพัฒนาโครงการและทีมจัดซื้อมีข้อมูลในการตัดสินใจได้ดีขึ้น
ฉนวนไฟฟ้าแรงสูงเป็นส่วนประกอบทางไฟฟ้าที่ป้องกันการไหลของกระแสไฟฟ้าที่ไม่ต้องการระหว่างตัวนำไฟฟ้าและโครงสร้างที่ต่อสายดิน ในขณะเดียวกันก็ให้การสนับสนุนทางกลที่จำเป็นสำหรับการติดตั้ง โดยทั่วไปจะใช้กับเสาส่งสัญญาณ บัสบาร์ของสถานีย่อย อุปกรณ์ตัดการเชื่อมต่อ เบรกเกอร์วงจร และอุปกรณ์ไฟฟ้าแรงสูงอื่นๆ
ในเครือข่ายไฟฟ้า ความล้มเหลวของฉนวนอาจส่งผลให้เกิดวาบไฟวาบไฟ อุปกรณ์เสียหาย ไฟดับโดยไม่คาดคิด และอันตรายด้านความปลอดภัย ฉนวนที่ระบุอย่างเหมาะสมจะช่วยรักษาระยะห่างทางไฟฟ้าและทนต่อแรงดันไฟฟ้าในการทำงาน ไฟกระชากแบบสวิตชิ่ง แรงกระตุ้นฟ้าผ่า และโหลดทางกล
กลุ่มผลิตภัณฑ์ที่โดดเด่นของ Huixing ครอบคลุมการใช้งาน 45kV–220kV และมีตัวเลือกวัสดุฉนวนหลายแบบ การเลือกใช้อุปกรณ์ไฟฟ้าแรงสูงมีไว้สำหรับระบบส่งไฟฟ้า สถานีไฟฟ้าย่อย โครงการพลังงานทดแทน และระบบจำหน่ายทางอุตสาหกรรม
สำหรับการวางแผนโครงการ สิ่งสำคัญคือต้องแยกแยะแรงดันไฟฟ้าของระบบจากแรงดันไฟฟ้าพิกัดสูงสุดของอุปกรณ์และระดับฉนวนที่ต้องการ ค่าเหล่านี้เกี่ยวข้องกันแต่ไม่สามารถใช้แทนกันได้ ข้อกำหนดขั้นสุดท้ายควรเป็นไปตามการออกแบบทางไฟฟ้าของโครงการและข้อกำหนดด้านสาธารณูปโภคที่เกี่ยวข้อง
วัสดุฉนวนมีอิทธิพลต่อประสิทธิภาพทางไฟฟ้า พฤติกรรมทางกล ความต้านทานต่อสิ่งแวดล้อม น้ำหนัก และข้อกำหนดในการบำรุงรักษา สามตัวเลือกที่ใช้กันอย่างแพร่หลาย ได้แก่ เครื่องเคลือบดินเผา แก้ว และยางซิลิโคนคอมโพสิต

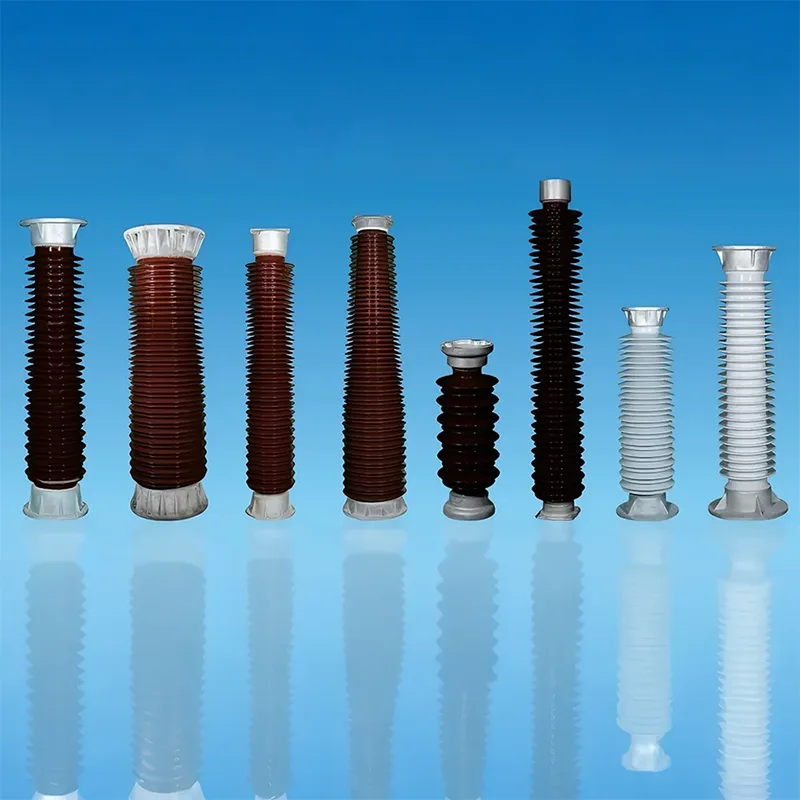

Porcelain นำเสนอประสิทธิภาพของฉนวนไฟฟ้า ความแข็งแกร่ง และความต้านทานต่อสภาพการทำงานกลางแจ้งต่างๆ ลูกถ้วยโพสต์พอร์ซเลนมักใช้เพื่อรองรับบัสบาร์และอุปกรณ์ไฟฟ้าในสถานีย่อย ความเหมาะสมขึ้นอยู่กับพิกัดไฟฟ้า โหลดทางกล การออกแบบพื้นผิว และสภาพแวดล้อมการติดตั้งที่ระบุ
แก้วถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานการส่งผ่านค่าโสหุ้ย คุณสมบัติทางไฟฟ้าและลักษณะพื้นผิวทำให้เหมาะสำหรับการออกแบบระบบกันสะเทือนและฉนวนเส้นเฉพาะ วิศวกรควรตรวจสอบพิกัดทางกลของฉนวนแก้ว ประสิทธิภาพมลพิษ และความเข้ากันได้กับฮาร์ดแวร์ของสายการผลิต
โดยทั่วไปการออกแบบคอมโพสิตจะรวมแกนรับน้ำหนักเข้ากับตัวเรือนโพลีเมอร์ที่เป็นฉนวน ยางซิลิโคนสามารถให้ลักษณะพื้นผิวที่ไม่ชอบน้ำที่เป็นประโยชน์และมีน้ำหนักค่อนข้างต่ำ คุณสมบัติเหล่านี้มีประโยชน์ในพื้นที่ชายฝั่งทะเล สภาพแวดล้อมทางอุตสาหกรรมที่ปนเปื้อน และการติดตั้งที่ให้ความสำคัญกับน้ำหนัก
ไม่มีวัสดุใดที่ดีที่สุดในระดับสากล การคัดเลือกควรพิจารณาถึงการใช้งาน การสัมผัสทางสิ่งแวดล้อม ข้อกำหนดทางไฟฟ้า โหลดทางกล เงื่อนไขการบริการที่คาดหวัง และเอกสารทางเทคนิคที่ได้รับการตรวจสอบแล้วของผู้ผลิต
ฉนวนจะแยกตัวนำที่มีพลังงานออกจากเสาส่งสัญญาณที่มีการต่อสายดิน ในขณะเดียวกันก็รองรับโหลดที่เกิดจากน้ำหนักของตัวนำ ลม และการสะสมของน้ำแข็งที่อาจเกิดขึ้น การจัดเรียงระบบกันสะเทือนและความเครียดจะถูกเลือกตามโครงร่างเส้น ความตึงของตัวนำ และการออกแบบโครงสร้าง
สถานีย่อยใช้โพสต์ฉนวนเพื่อรองรับบัสบาร์และรักษาระยะห่างรอบตัวตัดการเชื่อมต่อ เบรกเกอร์วงจร และอุปกรณ์ไฟฟ้าอื่น ๆ ความแข็งแรงทางกลที่ต้องการและรูปแบบการติดตั้งขึ้นอยู่กับโครงร่างอุปกรณ์และภาระการใช้งาน
สิ่งอำนวยความสะดวกด้านพลังงานหมุนเวียนจำเป็นต้องมีฉนวนที่เชื่อถือได้ที่จุดเชื่อมต่อหม้อแปลง บัสบาร์ไฟฟ้าแรงสูง และจุดเชื่อมต่อโครงข่ายโครงข่าย การเลือกฉนวนควรคำนึงถึงการออกแบบทางไฟฟ้า การสัมผัสภายนอก และสภาพแวดล้อมที่ไซต์งาน
โรงงานผลิต การทำเหมือง โรงงานเคมี และโรงงานอุตสาหกรรมขนาดใหญ่อื่นๆ อาจใช้งานเครือข่ายจำหน่ายไฟฟ้าแรงสูงโดยเฉพาะ ฉนวนที่เหมาะสมช่วยรักษาการแยกอย่างปลอดภัยระหว่างส่วนประกอบที่ได้รับพลังงานและโครงสร้างรองรับที่ต่อสายดิน โดยเฉพาะอย่างยิ่งเมื่อมีฝุ่น ความชื้น หรือสารปนเปื้อนที่มีฤทธิ์กัดกร่อน
สำรวจหน้าผลิตภัณฑ์ฉนวนไฟฟ้าแรงสูงของ Huixing เพื่อดูข้อมูลผลิตภัณฑ์และข้อมูลจำเพาะที่มี
ประโยชน์เหล่านี้ขึ้นอยู่กับข้อกำหนดที่ถูกต้อง คุณภาพการผลิต วิธีปฏิบัติในการติดตั้ง และสภาพการทำงาน ไม่มีฉนวนไฟฟ้าใดที่สามารถขจัดความเสี่ยงจากไฟฟ้าขัดข้องได้ทุกประเภท ดังนั้นการป้องกันระดับระบบและการตรวจสอบตามปกติจึงยังคงเป็นสิ่งสำคัญ
ก่อนสั่งซื้อ วิศวกรควรเปรียบเทียบพิกัดทางไฟฟ้ากับความแข็งแรงทางกลที่ต้องการ ระยะห่างตามผิวฉนวน ความสูงโดยรวม ขนาดการติดตั้ง และน้ำหนัก ข้อมูลผลิตภัณฑ์ของ Huixing ประกอบด้วยตารางข้อมูลจำเพาะพอร์ซเลนโพสต์ฉนวนพร้อมรุ่นสำหรับคลาสแรงดันไฟฟ้าหลายระดับ รวมถึงการใช้งานระบบ 110kV และ 220kV
| พารามิเตอร์ | ตัวอย่างหรือการอ้างอิง | ทำไมมันถึงสำคัญ |
|---|---|---|
| ระดับแรงดันไฟฟ้า | เฉพาะโครงการ ตัวอย่าง ได้แก่ 110kV และ 220kV | กำหนดการประยุกต์ใช้งานไฟฟ้าและการประสานงานฉนวนที่จำเป็น |
| วัสดุฉนวน | คอมโพสิตพอร์ซเลน แก้ว หรือยางซิลิโคน | ส่งผลต่อการออกแบบทางกล ความเหมาะสมด้านสิ่งแวดล้อม และการพิจารณาการบำรุงรักษา |
| ความแข็งแรงของคานยื่นออกมา | ขึ้นอยู่กับรุ่น; แสดงเป็น kN | ระบุความสามารถในการรับน้ำหนักดัดงอที่ระบุของฉนวนหลัง |
| ความแรงของแรงบิด | ขึ้นอยู่กับรุ่น; แสดงเป็น kN·m | ช่วยสร้างความเหมาะสมที่เกี่ยวข้องกับภาระการบิด |
| ระยะทางที่คืบคลาน | ขึ้นอยู่กับรุ่น; แสดงเป็น มม | รองรับประสิทธิภาพของฉนวนพื้นผิวที่ต้องการภายใต้มลภาวะและความชื้น |
| ความสูงโดยรวม | ขึ้นอยู่กับรุ่น; แสดงเป็น มม | กำหนดระยะห่างในการติดตั้งและการจัดอุปกรณ์ |
| ขนาดการติดตั้ง | การกำหนดค่ารูยึดด้านบนและด้านล่างที่ระบุ | รับประกันความเข้ากันได้กับโครงสร้างรองรับและฮาร์ดแวร์การเชื่อมต่อ |
| น้ำหนัก | ขึ้นอยู่กับรุ่น; แสดงเป็นกิโลกรัม | มีอิทธิพลต่อการวางแผนการขนส่ง การยก และการติดตั้ง |
ตัวอย่างเช่น ตารางโพสต์ฉนวนพอร์ซเลนที่ตีพิมพ์ของ Huixing แสดงรายการรุ่น C6-550-3150 สำหรับแรงดันไฟฟ้าของระบบ 110kV โดยมีความแข็งแรงของคานยื่นออกมา 6kN ความแข็งแรงของแรงบิด 4kN·m ระยะห่างตามผิวฉนวนที่กำหนด 3,150 มม. และความสูงโดยรวม 1,220 มม. น้ำหนักที่ระบุคือ 57 กก. ค่าเหล่านี้ใช้กับรุ่นเฉพาะนั้นและต้องไม่นำไปใช้กับฉนวนอื่น ๆ
สำหรับการใช้งานที่มีแรงดันไฟฟ้าสูงกว่า ตารางผลิตภัณฑ์เดียวกันยังรวมถึงรุ่นระบบ 220kV ที่มีพิกัดทางกล ขนาด และน้ำหนักที่แตกต่างกัน ตรวจสอบแบบร่างปัจจุบันและเอกสารข้อมูลทางเทคนิคก่อนการจัดซื้อทุกครั้ง เนื่องจากข้อกำหนดของรุ่นและโครงการที่เลือกจะเป็นตัวกำหนดการกำหนดค่าขั้นสุดท้าย
การตัดสินใจซื้อที่เชื่อถือได้เริ่มต้นจากข้อกำหนดทางเทคนิคของโครงการ ไม่ใช่แค่ราคาเพียงอย่างเดียว ใช้รายการตรวจสอบต่อไปนี้เพื่อเปรียบเทียบผลิตภัณฑ์ที่เหมาะสม
เมื่อขอใบเสนอราคา ให้ระบุระดับแรงดันไฟฟ้า ประเภทการติดตั้ง สภาพแวดล้อม อัตราทางกลที่ต้องการ ปริมาณ มาตรฐานที่ใช้บังคับ และปลายทางการส่งมอบ ข้อมูลนี้ช่วยให้ซัพพลายเออร์ระบุรุ่นที่เหมาะสมและลดความเสี่ยงของข้อกำหนดที่ไม่ตรงกัน
แม้แต่ฉนวนที่เลือกอย่างถูกต้องก็สามารถทำงานได้ต่ำกว่าหากเกิดความเสียหายระหว่างการขนส่งหรือติดตั้งไม่ถูกต้อง กระบวนการตรวจสอบและการติดตั้งที่มีระเบียบวินัยช่วยรักษาประสิทธิภาพทางไฟฟ้าและทางกลตามที่ตั้งใจไว้
ความถี่ในการตรวจสอบควรสะท้อนถึงนโยบายการบำรุงรักษา สภาพอุปกรณ์ ความรุนแรงของสภาพแวดล้อม และประวัติการปฏิบัติงานของสาธารณูปโภค สถานที่ปฏิบัติงานที่มีมลภาวะสูงหรือบริเวณชายฝั่งอาจต้องมีการตรวจสอบและการเตรียมการทำความสะอาดที่แตกต่างจากสภาพแวดล้อมที่สะอาดกว่า การตัดสินใจในการบำรุงรักษาควรขึ้นอยู่กับข้อกำหนดของสถานที่ที่ได้รับการจัดทำเป็นเอกสารมากกว่ากำหนดการสากล
วัตถุประสงค์หลักคือเพื่อแยกตัวนำหรือส่วนประกอบที่มีพลังงานไฟฟ้าออกจากโครงสร้างที่ต่อสายดิน ในขณะเดียวกันก็ให้การสนับสนุนทางกลที่จำเป็นสำหรับการติดตั้ง ช่วยป้องกันกระแสไฟรั่วและไฟวาบไฟตามหลังเมื่อเลือกและติดตั้งอย่างถูกต้อง
วัสดุคอมโพสิตพอร์ซเลน แก้ว และยางซิลิโคนเป็นตัวเลือกทั่วไป ทางเลือกที่ดีที่สุดขึ้นอยู่กับข้อกำหนดด้านแรงดันไฟฟ้า โหลดทางกล ระดับมลภาวะ การสัมผัสกับสภาพอากาศ การออกแบบการติดตั้ง และข้อควรพิจารณาในการบำรุงรักษา
ฮุ่ยซิง อธิบายช่วงฉนวนไฟฟ้าแรงสูงที่โดดเด่นซึ่งครอบคลุมการใช้งานขนาด 45kV–220kV ตารางโพสต์ฉนวนพอร์ซเลนที่เผยแพร่ยังแสดงรายการรุ่นที่เลือกสำหรับคลาสแรงดันไฟฟ้าของระบบอื่นๆ ผู้ซื้อควรยืนยันรุ่นและระดับที่แน่นอนที่จำเป็นสำหรับโครงการของตน
ระยะการซึมผ่านควรพิจารณาจากข้อกำหนดการประสานงานของฉนวน ความรุนแรงของมลพิษ สภาพแวดล้อม และมาตรฐานที่เกี่ยวข้อง ไม่ควรเลือกโดยการจับคู่แรงดันไฟฟ้าของระบบที่กำหนดเพียงอย่างเดียว
ขอเอกสารข้อมูลทางเทคนิค ภาพวาดมิติที่ได้รับอนุมัติ รายงานผลการทดสอบ เอกสารการตรวจสอบ คำแนะนำในการติดตั้ง และการยืนยันมาตรฐานที่กำหนด เอกสารเฉพาะโครงการช่วยตรวจสอบว่าผลิตภัณฑ์ที่เลือกตรงกับการออกแบบทางวิศวกรรม
ได้ โดยการออกแบบที่เลือกนั้นเหมาะสมกับมลภาวะ สเปรย์เกลือ ความชื้น อุณหภูมิ และการสัมผัสสารเคมีของไซต์งาน การเลือกใช้วัสดุ ระยะห่างตามผิวฉนวน การวางแผนการบำรุงรักษา และการตรวจสอบเฉพาะโครงการ มีความสำคัญสำหรับสภาพแวดล้อมเหล่านี้
ฉนวนไฟฟ้าแรงสูงเป็นส่วนสำคัญของโครงสร้างพื้นฐานด้านพลังงานที่ปลอดภัยและเชื่อถือได้ ประสิทธิภาพการทำงานขึ้นอยู่กับการผสมผสานที่ถูกต้องของพิกัดทางไฟฟ้า ความแข็งแรงทางกล ระยะห่างตามผิวฉนวน การเลือกใช้วัสดุ ความเหมาะสมต่อสิ่งแวดล้อม และคุณภาพการติดตั้ง การตรวจสอบทางเทคนิคอย่างละเอียดก่อนการจัดซื้อสามารถลดปัญหาความเข้ากันได้ ปรับปรุงการวางแผนการบำรุงรักษา และสนับสนุนความน่าเชื่อถือของเครือข่ายในระยะยาว
ฮุ่ยซิง นำเสนอโซลูชันฉนวนไฟฟ้าแรงสูงสำหรับสายส่ง สถานีไฟฟ้าย่อย สิ่งอำนวยความสะดวกด้านพลังงานทดแทน และระบบไฟฟ้าทางอุตสาหกรรม หากคุณกำลังจัดหาฉนวนสำหรับการติดตั้งใหม่ การอัพเกรดโครงข่าย หรือการเปลี่ยนอุปกรณ์ ให้ตรวจสอบข้อมูลจำเพาะของผลิตภัณฑ์และติดต่อเราด้วยระดับแรงดันไฟฟ้า ข้อกำหนดทางกล สภาพแวดล้อมการทำงาน และปริมาณโครงการ ทีมงานของ Huixing สามารถช่วยคุณระบุการกำหนดค่าที่เหมาะสมและให้ข้อมูลทางเทคนิคที่จำเป็นสำหรับการประเมินการจัดซื้อจัดจ้างของคุณ
