ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูง

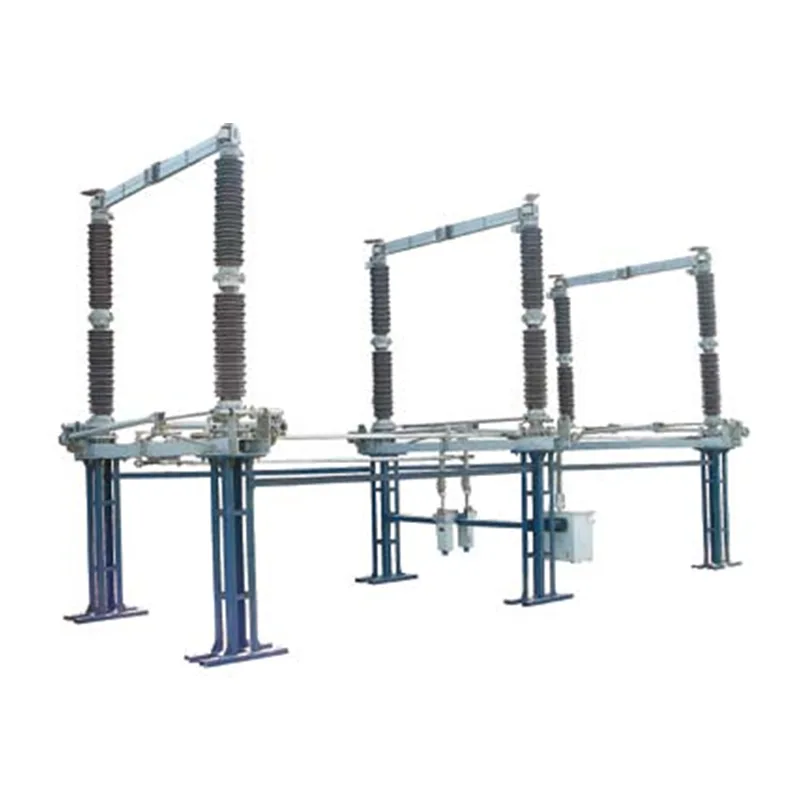

ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงซีรีส์ GW4 ซึ่งครอบคลุมช่วงแรงดันไฟฟ้า 40.5kV ถึง 252kV เต็ม เป็นส่วนประกอบด้านความปลอดภัยที่สำคัญสำหรับระบบไฟฟ้า ออกแบบมาด้วยโครงสร้างการหมุนแนวนอนแบบเสาคู่ ได้รับการออกแบบมาเป็นพิเศษเพื่อทำหน้าที่หลักของการแยกแรงดันไฟฟ้า การประกันความปลอดภัยในการบำรุงรักษา และการสลับวงจรเสริมในการใช้งานไฟฟ้าแรงสูง

สถานการณ์การใช้งานหลัก

ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงนี้ถูกนำไปใช้กับกลุ่มพลังงานไฟฟ้าแรงสูงที่สำคัญ ซึ่งตรงกับความต้องการในการปฏิบัติงานที่หลากหลาย:

1. วงจรหลักของการสร้างพลังงานและสถานีไฟฟ้าย่อย

ติดตั้งกันอย่างแพร่หลายในโรงไฟฟ้าพลังความร้อน พลังน้ำ และพลังงานทดแทน รวมถึงสถานีไฟฟ้าย่อยทุกระดับแรงดันไฟฟ้า อุปกรณ์นี้ทำหน้าที่เป็นแผงกั้นด้านความปลอดภัยสำหรับบัสบาร์ เซอร์กิตเบรกเกอร์ หม้อแปลง และอุปกรณ์สำคัญอื่นๆ โดยจะสร้างจุดแตกหักที่ชัดเจนและมองเห็นได้ในวงจรที่ไม่มีพลังงาน ทำให้มั่นใจได้ถึงการแยกทางไฟฟ้าอย่างสมบูรณ์ระหว่างเจ้าหน้าที่ซ่อมบำรุงและสายไฟฟ้าแรงสูงที่มีกระแสไฟฟ้า เพื่อป้องกันอุบัติเหตุที่เกิดจากการสวิตช์ออนโหลด สำหรับการใช้งานไฟฟ้าแรงสูงพิเศษ (EHV) รุ่น 126kV, 145kV และ 252kV ใช้สำหรับการแบ่งส่วนบัสบาร์และการป้องกันเบรกเกอร์วงจรสองด้าน ในขณะที่รุ่น 72.5kV ได้รับการปรับให้เหมาะสมสำหรับการสลับสายในสถานีย่อยระดับภูมิภาค

2. สายส่งและสายจำหน่ายและสิ่งอำนวยความสะดวกด้านพลังงานทดแทน

ในสายส่งไฟฟ้าแรงสูงระยะไกล อุปกรณ์จะจัดการการแยกการบำรุงรักษาสายและการสลับหม้อแปลงแรงดันไฟฟ้าและอุปกรณ์ป้องกันไฟกระชาก พร้อมประสิทธิภาพที่เหมาะสมที่สุดในการรบกวนกระแสไฟฟ้าที่ไม่มีโหลดของสายเหนือศีรษะภายใน 10 กม. สำหรับแหล่งพลังงานลม เซลล์แสงอาทิตย์ และพลังงานหมุนเวียนอื่นๆ รุ่น 40.5kV และ 72.5kV รองรับการป้องกันกล่องแยกฝั่ง DC และกล่อง Combiner โดยมีการออกแบบป้องกันการกัดกร่อนที่ได้รับการปรับปรุงเพื่อให้ทนทานต่อสภาพแวดล้อมกลางแจ้งที่รุนแรง รุ่น 252kV ตรงตามข้อกำหนดการเชื่อมต่อโครงข่าย EHV ของฐานพลังงานหมุนเวียนขนาดใหญ่ ช่วยให้สามารถกำหนดค่าระบบที่เลิกใช้พลังงานได้ใหม่

3. อุตสาหกรรมและระบบไฟฟ้าแรงสูงพิเศษ

ในระบบจำหน่ายไฟฟ้าแรงสูงของโรงงานอุตสาหกรรมขนาดใหญ่ เช่น โรงงานโลหะวิทยาและเคมี อุปกรณ์ดังกล่าวจัดให้มีการแยกการบำรุงรักษาและการสลับวงจรสำหรับอุปกรณ์ไฟฟ้าแรงสูงในโรงงาน พร้อมความต้านทานมลพิษและการสั่นสะเทือนที่ปรับให้เหมาะกับสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อน สามารถติดตั้งสวิตช์สายดินได้ตามความต้องการ ในระบบไฟฟ้าแรงสูงพิเศษ รวมถึงแหล่งจ่ายไฟสำหรับดึงรางรถไฟและการขนส่งทางรถไฟในเมือง อุปกรณ์เชื่อมต่อแบบกลไกบังคับใช้ลำดับการทำงานที่ถูกต้องระหว่างสวิตช์สายดินและอุปกรณ์ตัดการเชื่อมต่อหลัก กระจายประจุอุปกรณ์ที่เหลือ และเพิ่มความปลอดภัยในการปฏิบัติงานสูงสุด

4. สภาพแวดล้อมที่รุนแรงและสถานการณ์การกำหนดค่าแบบกำหนดเอง

อุปกรณ์ทำงานได้อย่างน่าเชื่อถือในอุณหภูมิสุดขั้วตั้งแต่ -40°C ถึง +40°C ทนทานต่อลมแรง 34 ม./วินาที และการเคลือบน้ำแข็งหนา 10 มม. และสามารถปรับให้เข้ากับพื้นที่ระดับความสูงได้สูงถึง 4,000 ม. เหนือระดับน้ำทะเลและโซนที่มีมลภาวะหนาแน่น ในระบบบัสบาร์คู่ รองรับการสลับสายการทำงานที่ไม่ได้รับพลังงานเพื่อปรับโครงสร้างการทำงานของกริดให้เหมาะสม รุ่นที่เลือกจะติดตั้งวงแหวนคัดเกรดและฝาครอบป้องกันเพื่อปรับปรุงการกระจายสนามไฟฟ้าและลดการรบกวนทางวิทยุ ทำให้เหมาะสำหรับวงจรไฟฟ้าแรงสูงที่รองรับเครื่องมือที่มีความแม่นยำ

ข้อดีหลัก

ซีรีส์ GW4 สร้างขึ้นจากการเพิ่มประสิทธิภาพโครงสร้างและการอัพเกรดวัสดุชั้นนำของอุตสาหกรรม มอบข้อได้เปรียบหลัก 6 ประการที่ปรับปรุงความน่าเชื่อถือ ความปลอดภัย และประสิทธิภาพการดำเนินงานของระบบไฟฟ้าแรงสูงได้อย่างมาก

1.การแยกความปลอดภัยชั้นนำของอุตสาหกรรม สอดคล้องกับมาตรฐานสากล

ในฐานะที่เป็นตัวตัดการเชื่อมต่อไฟฟ้าแรงสูงแบบเสาคู่ การออกแบบแบบแยกเดี่ยวและกลไกการหมุนในแนวนอนจะสร้างช่องว่างฉนวนที่มั่นคงหลังจากเปิด การเชื่อมต่อทางกลระหว่างสวิตช์สายดินและตัวตัดการเชื่อมต่อหลักบังคับใช้ลำดับการทำงานที่จำเป็น ซึ่งช่วยขจัดความเสี่ยงทางโครงสร้างจากการทำงานผิดพลาด หน้าสัมผัสใช้กระบวนการดัดแผ่นทองแดง โดยมีแรงเสียดทานที่ทำให้เกิดการเบรกระยะสั้นและแรงในการทำงานต่ำ ชิ้นส่วนเหล็กที่ถูกเปิดเผยจะได้รับการบำบัดด้วยการชุบสังกะสีแบบจุ่มร้อน โดยคงจุดแตกหักที่ชัดเจนหลังการให้บริการกลางแจ้งในระยะยาว เป็นไปตามข้อกำหนดหลักด้านการแยกส่วนที่เชื่อถือได้และการทำงานแบบไร้ส่วนโค้ง และเป็นไปตามมาตรฐานสากล IEC 62271-102

2.การนำไฟฟ้าที่เหนือกว่าและความเสถียรทางความร้อนเพื่อการทำงานที่ต่อเนื่อง

แท่งนำไฟฟ้าทำจากโปรไฟล์อลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูง มีน้ำหนักเบา และพื้นที่กระจายความร้อนขนาดใหญ่ เมื่อใช้ร่วมกับโครงสร้างการเชื่อมต่อแบบยืดหยุ่นด้วยลวดถักทองแดง ช่วยให้มั่นใจได้ว่ามีการสัมผัสกันอย่างแน่นหนาระหว่างที่นั่งทางออกและแกนนำไฟฟ้า ช่วยลดความต้านทานของวงจรหลักได้อย่างมาก และหลีกเลี่ยงความร้อนสูงเกินไประหว่างการทำงาน ชิ้นส่วนหน้าสัมผัสใช้สปริงสเตนเลสสตีลแรงดันภายนอก ซึ่งมีค่าแรงคงที่และต้านทานการเกิดสนิม ป้องกันไม่ให้สปริงสับเปลี่ยนส่งผลต่อการนำไฟฟ้า รองรับกระแสไฟพิกัดตั้งแต่ 1250A ถึง 6300A อย่างปลอดภัยตลอดช่วงแรงดันไฟฟ้าทั้งหมด ช่วยให้มั่นใจในการจ่ายกระแสไฟฟ้าที่เชื่อถือได้ในระยะยาว

3. ทนต่อการกัดกร่อนได้ดีเยี่ยมสำหรับบริการกลางแจ้งในระยะยาว

ชิ้นส่วนเกียร์ของอุปกรณ์ได้รับการปรับให้เหมาะสมสำหรับการใช้งานกลางแจ้ง โดยใช้ขั้วต่อที่ทนต่อการกัดกร่อน เช่น หมุดสแตนเลสและบูชคอมโพสิต โดยส่วนประกอบโลหะทั้งหมดผ่านการชุบสังกะสีแบบจุ่มร้อน เพื่อต้านทานการกัดเซาะจากฝน หิมะ ละอองเกลือ และฝุ่นอุตสาหกรรมได้อย่างมีประสิทธิภาพ โครงสร้างรูเพลาจับคู่ทองแดง-ทองแดงหรือสแตนเลส-ทองแดงที่ได้รับการปรับปรุงใหม่ ช่วยแก้ปัญหาการยึดทั่วไปของอุปกรณ์ไฟฟ้าแรงสูงกลางแจ้งได้อย่างสมบูรณ์ ด้วยอายุการใช้งานเชิงกลมากกว่า 3,000 ครั้ง ทำให้สามารถดำเนินการได้โดยไม่ต้องบำรุงรักษาในระยะยาว ซึ่งช่วยลดต้นทุนการดำเนินงานและการบำรุงรักษา (O&M) ได้อย่างมาก

4. การออกแบบโมดูลาร์ขนาดกะทัดรัดเพื่อการติดตั้งที่ยืดหยุ่น

การออกแบบโมดูลาร์ให้ความเสถียรของโครงสร้างสูง ด้วยสวิตช์สายดินที่สามารถติดตั้งได้ที่ด้านใดด้านหนึ่งของฐาน รองรับการกำหนดค่าทั้งแบบสายดินเดี่ยวและสายดินคู่เพื่อตอบสนองความต้องการการป้องกันที่หลากหลาย การออกแบบรูยึดที่ได้มาตรฐานช่วยลดความยุ่งยากในการก่อสร้างที่ไซต์งาน และหน้าจอเทอร์มินัลสามารถหมุนได้อย่างอิสระ 90° เพื่อการเชื่อมต่อบัสบาร์ที่ยืดหยุ่นได้สะดวก สามารถปรับได้อย่างยืดหยุ่นกับทั้งรูปแบบสถานีย่อยแบบรวมศูนย์และการติดตั้งสายกลางแจ้งแบบกระจายอำนาจ

5. เพิ่มความสามารถในการทนต่อสภาพการทำงานที่รุนแรง

อุปกรณ์มีพิกัดกระแสไฟทนช่วงระยะเวลาสั้นที่ 31.5kA ถึง 63kA และพิกัดกระแสไฟสูงสุดทนได้ที่ 80kA ถึง 160kA ทนต่อแรงกระแทกจากการลัดวงจรขั้นรุนแรงในวงจรไฟฟ้าแรงสูง ฉนวนมีระยะตามผิวฉนวนจำเพาะสูงสุด 31 มม./กิโลโวลต์ เป็นไปตามข้อกำหนดระดับมลพิษระดับ 4 และรักษาประสิทธิภาพของฉนวนที่ดีเยี่ยมในพื้นที่ที่มีมลพิษสูง นอกจากนี้ยังมีคุณสมบัติต้านทานแผ่นดินไหว (ความเร่งแนวนอน 0.25 กรัม) และต้านทานลมแรง ช่วยให้มั่นใจได้ถึงฟังก์ชันการแยกส่วนที่สมบูรณ์และความสมบูรณ์ของโครงสร้างภายใต้สภาพอากาศที่รุนแรง ให้การปกป้องความปลอดภัยทุกสภาพอากาศ

6. การบำรุงรักษาที่ง่ายขึ้นและต้นทุนตลอดอายุการใช้งานที่ควบคุมได้

หน้าสัมผัสและแท่งนำไฟฟ้าใช้ชุดประกอบแบบโมดูลาร์เพื่อการถอดและเปลี่ยนได้ง่าย ตัวเสื้อตลับลูกปืนมีโครงสร้างกันน้ำและรูฉีดน้ำมัน ช่วยให้สามารถบำรุงรักษาตามปกติโดยไม่ต้องใช้เครื่องมือที่ซับซ้อน เมื่อเปรียบเทียบกับอุปกรณ์ตัดการเชื่อมต่อไฟฟ้าแรงสูงแบบเดิม โครงสร้างหน้าสัมผัสที่จ่ายไฟได้เองทำให้มั่นใจได้ว่าแรงดันหน้าสัมผัสคงที่ระหว่างการทำงาน โดยไม่จำเป็นต้องปรับเปลี่ยนบ่อยครั้ง เมื่อรวมกับแนวคิดการออกแบบที่ไม่ต้องบำรุงรักษา จะช่วยลดความถี่ในการบำรุงรักษา ลดภาระงาน O&M และปรับปรุงเสถียรภาพในการทำงานอย่างต่อเนื่องของระบบจำหน่ายไฟฟ้าแรงสูง

สำหรับผู้ควบคุมระบบไฟฟ้าและผู้ใช้ในภาคอุตสาหกรรม ซีรีส์ GW4 ลดต้นทุนตลอดอายุการใช้งานพร้อมทั้งเพิ่มความปลอดภัยและความน่าเชื่อถือของแหล่งจ่ายไฟแรงดันสูง เป็นไปตามมาตรฐาน IEC สากลโดยสมบูรณ์และผ่านการพิสูจน์แล้วในสภาพแวดล้อมการทำงานที่หลากหลาย ซีรีส์ GW4 เป็นตัวเลือกที่เชื่อถือได้สำหรับโครงการโครงสร้างพื้นฐานไฟฟ้าแรงสูงที่มีความสำคัญต่อภารกิจทั่วโลก

พารามิเตอร์ผลิตภัณฑ์
