อุปกรณ์ป้องกันไฟกระชากแรงดันไฟปานกลางสามารถเสริมความน่าเชื่อถือของระบบจำหน่ายไฟฟ้าสมัยใหม่ได้อย่างไร

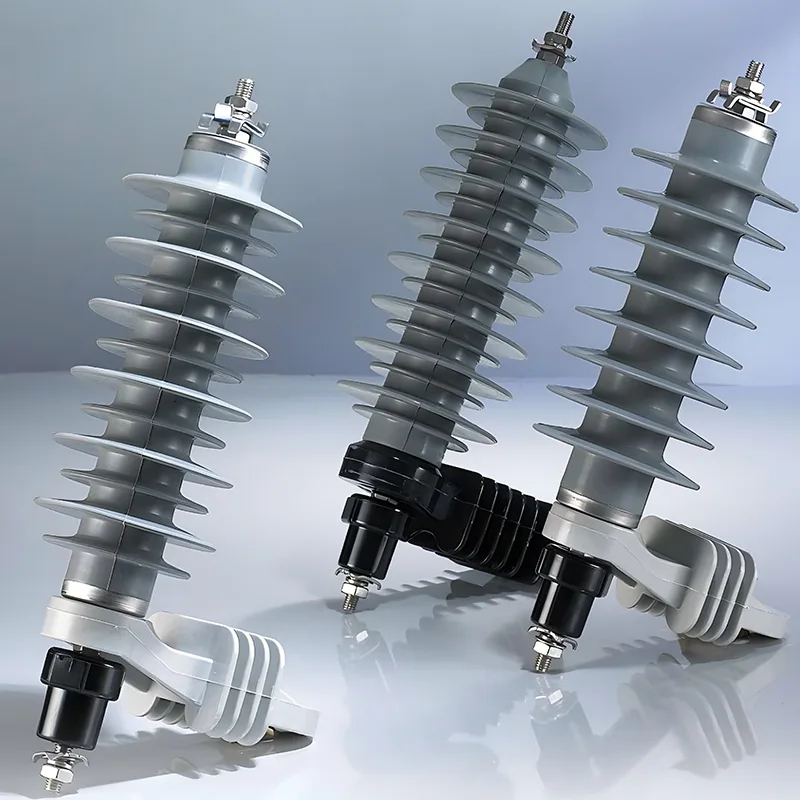

ฮุ่ยซิงเสบียงอุปกรณ์ป้องกันไฟกระชากแรงดันปานกลางออกแบบมาสำหรับระบบจำหน่ายไฟฟ้าขนาด 10–35kV ซึ่งช่วยปกป้องหม้อแปลง สวิตช์เกียร์ การสิ้นสุดสายเคเบิล สายเหนือศีรษะ และอุปกรณ์สถานีไฟฟ้าย่อยจากการสร้างความเสียหายให้กับแรงดันไฟฟ้าเกินชั่วคราว ด้วยการออกแบบซิงค์ออกไซด์แบบไม่มีช่องว่าง อุปกรณ์ป้องกันไฟกระชากเหล่านี้ให้การป้องกันไฟกระชากอย่างรวดเร็ว ประสิทธิภาพการทำงานกลางแจ้งที่เชื่อถือได้ และลดความต้องการในการบำรุงรักษาสำหรับการใช้งานด้านสาธารณูปโภคและอุตสาหกรรมที่มีความต้องการสูง

เครือข่ายการจำหน่ายแรงดันไฟฟ้าปานกลางเผชิญกับแรงดันไฟฟ้าเกินชั่วคราวที่เกิดจากฟ้าผ่าและการทำงานของสวิตช์ หากไฟกระชากเหล่านี้ไม่ได้รับการควบคุม พวกมันอาจสร้างความเครียดให้กับฉนวน ทำให้อุปกรณ์ไฟฟ้าเสียหาย รบกวนการส่งพลังงาน และเพิ่มค่าบำรุงรักษา อุปกรณ์ป้องกันไฟกระชากแรงดันไฟปานกลางให้เส้นทางเฉพาะสำหรับพลังงานไฟกระชาก ในขณะที่ยังคงความต้านทานสูงในระหว่างสภาวะการทำงานปกติ Huixing นำเสนอโซลูชันสำหรับกริดขนาด 10–35kV โดยใช้เทคโนโลยีซิงค์ออกไซด์แบบไม่มีช่องว่างและตัวเรือนที่ทำจากยางซิลิโคนหรือพอร์ซเลน การใช้งานครอบคลุมถึงสายจ่ายไฟฟ้าเหนือศีรษะ หม้อแปลง สวิตช์เกียร์ สถานีไฟฟ้าย่อย การเปลี่ยนสายเคเบิล และอุปกรณ์จำหน่ายกลางแจ้ง การเลือกแรงดันไฟฟ้าที่กำหนด, MCOV, ความสามารถในการคายประจุ, ตำแหน่งการติดตั้ง และการออกแบบด้านสิ่งแวดล้อมที่ถูกต้อง ถือเป็นสิ่งสำคัญสำหรับการป้องกันแรงดันไฟฟ้าเกินที่เชื่อถือได้

สารบัญ

1. อุปกรณ์ป้องกันไฟกระชากแรงดันปานกลางคืออะไร?
2. อุปกรณ์ป้องกันไฟกระชากแรงดันปานกลางทำงานอย่างไร?
3. อุปกรณ์ป้องกันไฟกระชากแรงดันไฟปานกลางใช้ที่ไหน?
4. ข้อดีด้านประสิทธิภาพหลักคืออะไร?
5. คุณควรเลือกอุปกรณ์ป้องกันไฟกระชากที่เหมาะสมอย่างไร
6. ทำความเข้าใจกับข้อกำหนดทางเทคนิค
7. ข้อควรพิจารณาในการติดตั้งและบำรุงรักษา
8. คำถามที่พบบ่อย
9. บทสรุป

อุปกรณ์ป้องกันไฟกระชากแรงดันปานกลางคืออะไร?

อุปกรณ์ป้องกันไฟกระชากแรงดันปานกลางเป็นอุปกรณ์ป้องกันไฟฟ้าที่ติดตั้งในเครือข่ายจำหน่ายแรงดันไฟฟ้าปานกลางเพื่อจำกัดแรงดันไฟฟ้าเกินชั่วคราว มีความสำคัญอย่างยิ่งในระบบ 10–35kV ซึ่งแรงกระตุ้นฟ้าผ่าและเหตุการณ์การสลับสามารถสร้างระดับแรงดันไฟฟ้าที่สูงกว่าสภาวะการทำงานปกติอย่างมาก

วัตถุประสงค์พื้นฐานของอุปกรณ์ป้องกันไฟกระชากคือเพื่อป้องกันไม่ให้แรงดันไฟฟ้าชั่วคราวมากเกินไปเข้าถึงอุปกรณ์ไฟฟ้าที่มีความละเอียดอ่อน ภายใต้แรงดันไฟฟ้าของระบบปกติ Arrester ยังคงมีความต้านทานสูงและปล่อยให้กระแสไฟฟ้ารั่วเพียงเล็กน้อยเท่านั้น เมื่อเกิดไฟกระชาก องค์ประกอบของซิงค์ออกไซด์ที่ไม่เป็นเชิงเส้นจะลดความต้านทานลงอย่างรวดเร็วและนำกระแสไฟกระชากเข้าหาพื้น

หลักการทำงานนี้ช่วยให้ Arrester ทำหน้าที่เป็นเกราะป้องกันระหว่างเครือข่ายไฟฟ้าและอุปกรณ์อันมีค่า การป้องกันที่มีการประสานงานอย่างเหมาะสมสามารถช่วยลดความเครียดของฉนวน ความล้มเหลวของอุปกรณ์ การหยุดทำงานโดยไม่ได้วางแผน และค่าบำรุงรักษาที่เกี่ยวข้อง

อุปกรณ์ป้องกันไฟกระชากแรงดันปานกลางทำงานอย่างไร?

ตัวจับแบบไม่มีช่องว่างสมัยใหม่มักใช้เทคโนโลยีวาริสเตอร์ของโลหะออกไซด์โดยใช้ซิงค์ออกไซด์ ลักษณะทางไฟฟ้าแบบไม่เชิงเส้นของซิงค์ออกไซด์ทำให้อุปกรณ์ตอบสนองแตกต่างกันไปขึ้นอยู่กับแรงดันไฟฟ้าที่ใช้

1. การทำงานปกติ:Arrester ทำงานที่แรงดันไฟฟ้าปกติของระบบในขณะที่ยังคงรักษากระแสรั่วไหลที่ต่ำมาก
2. การเกิดไฟกระชาก:ฟ้าผ่าหรือการทำงานแบบสวิตช์จะทำให้เกิดแรงดันไฟฟ้าเกินชั่วคราวอย่างรวดเร็ว
3. การนำอย่างรวดเร็ว:องค์ประกอบของซิงค์ออกไซด์จะมีความนำไฟฟ้าสูงเมื่อแรงดันไฟฟ้าเพิ่มขึ้น
4. การปล่อยพลังงาน:พลังงานไฟกระชากส่วนเกินจะถูกโอนอย่างปลอดภัยผ่านเส้นทางสายดินของสายดิน
5. การกู้คืนแรงดันไฟฟ้า:หลังจากที่ชั่วคราวหายไป Arrester จะกลับสู่สถานะการทำงานที่มีความต้านทานสูง

การไม่มีช่องว่างของซีรีย์แบบเดิมยังช่วยลดปัญหาการเสื่อมสภาพและฉนวนที่เกี่ยวข้องกับช่องว่างอีกด้วย ทำให้การกำหนดค่าแบบไม่มีช่องว่างเหมาะอย่างยิ่งสำหรับการป้องกันอย่างต่อเนื่องในระบบจำหน่ายสมัยใหม่

อุปกรณ์ป้องกันไฟกระชากแรงดันไฟปานกลางใช้ที่ไหน?

การป้องกันไฟกระชากแรงดันปานกลางสามารถติดตั้งได้หลายจุดทั่วทั้งเครือข่ายการกระจาย ตำแหน่งที่ถูกต้องขึ้นอยู่กับการกำหนดค่าเครือข่าย ระดับฉนวนของอุปกรณ์ การสัมผัสฟ้าผ่า และสภาวะชั่วคราวที่คาดไว้

สายการจำหน่ายค่าโสหุ้ย

สามารถติดตั้งตัวดักจับบนสายหลัก สายแยก และมุมสายของเครือข่ายเหนือศีรษะขนาด 10–35kV สถานที่เหล่านี้เสี่ยงต่อการเกิดฟ้าผ่าและสภาพบรรยากาศเป็นพิเศษ การป้องกันไฟกระชากช่วยจำกัดความเค้นชั่วคราวบนฉนวนสายไฟและอุปกรณ์เชื่อมต่อ

หม้อแปลงไฟฟ้าระบบจำหน่ายและสวิตช์เกียร์

การติดตั้งสายดินใกล้กับหม้อแปลงแรงดันปานกลาง สวิตช์เกียร์ และอุปกรณ์สำคัญอื่นๆ จะช่วยป้องกันแรงดันไฟกระชากมากเกินไปไม่ให้เข้าถึงระบบฉนวน นี่เป็นสิ่งสำคัญอย่างยิ่งเมื่ออุปกรณ์ราคาแพงเป็นส่วนสำคัญของการลงทุนด้านเครือข่าย

สถานีย่อย

การใช้งานสถานีย่อยอาจรวมถึงส่วนบัสบาร์ วงจรหม้อแปลงเครื่องมือ อุปกรณ์ชดเชยพลังงานปฏิกิริยา และการติดตั้งแรงดันไฟฟ้าปานกลางอื่น ๆ การป้องกันไฟกระชากแบบประสานงานช่วยปรับปรุงกลยุทธ์การป้องกันฉนวนโดยรวม

การเปลี่ยนผ่านสายเคเบิลเป็นค่าโสหุ้ย

สถานที่ที่สายเคเบิลใต้ดินเชื่อมต่อกับสายเหนือศีรษะสามารถเผชิญกับสภาวะชั่วคราวที่แตกต่างกันได้ อุปกรณ์ป้องกันไฟกระชากสามารถจัดตำแหน่งไว้ที่จุดเปลี่ยนเหล่านี้ เพื่อลดความเครียดแรงดันไฟฟ้าที่ถ่ายโอนไปยังระบบเคเบิลและอุปกรณ์เชื่อมต่อ

อุปกรณ์กระจายสินค้ากลางแจ้ง

อุปกรณ์ไฟฟ้ากลางแจ้งต้องทนทานต่อความชื้น มลภาวะ ความแปรผันของอุณหภูมิ และความเครียดจากสิ่งแวดล้อมอื่นๆ ตัวเรือนตัวดักจับที่ผลิตจากคอมโพสิตยางซิลิโคนหรือพอร์ซเลนที่เหมาะสมสามารถให้การปกป้องทางกลและสิ่งแวดล้อมที่จำเป็นสำหรับการใช้งานกลางแจ้ง

ข้อดีด้านประสิทธิภาพหลักคืออะไร?

อุปกรณ์ป้องกันไฟกระชากที่ได้รับการออกแบบอย่างเหมาะสมควรให้มากกว่าการเบี่ยงเบนกระแสไฟกระชากขั้นพื้นฐาน โครงสร้าง คุณลักษณะทางไฟฟ้า ความต้านทานต่อสิ่งแวดล้อม และข้อกำหนดในการบำรุงรักษา ล้วนส่งผลต่อประสิทธิภาพในระยะยาว

• การตอบสนองชั่วคราวที่รวดเร็ว:เทคโนโลยีซิงค์ออกไซด์ช่วยให้สามารถตอบสนองต่อสภาวะแรงดันไฟฟ้าที่ผิดปกติได้อย่างรวดเร็ว
• การปล่อยพลังงานอย่างมีประสิทธิภาพ:Arrester จะหันเหพลังงานไฟกระชากส่วนเกินออกจากอุปกรณ์ป้องกัน
• การรั่วไหลต่ำระหว่างการทำงานปกติ:ลักษณะไม่เชิงเส้นจะรักษาความต้านทานสูงภายใต้แรงดันไฟฟ้าของระบบปกติ
• ทนต่อสภาพอากาศ:วัสดุตัวเรือนที่เหมาะสมช่วยให้ตัวสายดินทนทานต่อความชื้นและมลภาวะภายนอก
• ข้อกำหนดการบำรุงรักษาต่ำ:โครงสร้างที่ไม่มีช่องว่างที่ค่อนข้างเรียบง่ายรองรับการตรวจสอบด้วยภาพตามปกติ แทนที่จะต้องบำรุงรักษารายวันที่ซับซ้อน
• แอปพลิเคชันที่ยืดหยุ่น:การกำหนดค่าแรงดันไฟฟ้าพิกัดที่แตกต่างกันสามารถรองรับเครือข่ายแรงดันไฟฟ้าปานกลางได้หลากหลาย
• การป้องกันอุปกรณ์ที่ได้รับการปรับปรุง:ข้อจำกัดไฟกระชากช่วยลดความเครียดทางไฟฟ้าบนหม้อแปลง สวิตช์เกียร์ สายเคเบิล และระบบฉนวน

คุณควรเลือกอุปกรณ์ป้องกันไฟกระชากที่เหมาะสมอย่างไร

การเลือก Arrester ควรขึ้นอยู่กับสภาวะทางไฟฟ้าและสิ่งแวดล้อมที่เกิดขึ้นจริงมากกว่าแรงดันไฟฟ้าที่กำหนดเพียงอย่างเดียว วิศวกรและทีมจัดซื้อควรตรวจสอบพารามิเตอร์ต่างๆ ก่อนเลือกรุ่น

1. แรงดันไฟฟ้าของระบบ:ยืนยันแรงดันไฟฟ้าในการทำงานที่กำหนดและสูงสุดของเครือข่าย
2. เอ็มโคฟ:เลือกแรงดันไฟฟ้าในการทำงานต่อเนื่องสูงสุดที่เหมาะสมกับระบบและการจัดเรียงสายดิน
3. การสัมผัสไฟกระชาก:พิจารณากิจกรรมฟ้าผ่า การสัมผัสสายเหนือศีรษะ เหตุการณ์การสลับ และการกำหนดค่าเครือข่าย
4. ความสามารถในการคายประจุ:ตรวจสอบลักษณะเฉพาะของอิมพัลส์ฟ้าผ่าและสวิตช์อิมพัลส์โดยเทียบกับการใช้งานที่คาดไว้
5. วัสดุที่อยู่อาศัย:พิจารณายางซิลิโคนคอมโพสิตหรือพอร์ซเลนตามข้อกำหนดทางกลและสิ่งแวดล้อม
6. สภาพแวดล้อมการติดตั้ง:ประเมินความชื้น มลพิษ ระดับความสูง อุณหภูมิ และการสัมผัสกลางแจ้ง
7. ประสานงานกับอุปกรณ์:ตรวจสอบให้แน่ใจว่าลักษณะการป้องกันของตัวจับประสานกับระดับฉนวนของอุปกรณ์ปลายน้ำ

สำหรับโครงการจัดซื้อจัดจ้าง ยังมีประโยชน์ในการยืนยันแบบทางเทคนิค มาตรฐานที่เกี่ยวข้อง ข้อกำหนดการตรวจสอบ บรรจุภัณฑ์ เงื่อนไขการจัดส่ง และความสามารถในการปรับแต่งด้วยผู้ผลิตอุปกรณ์ไฟฟ้าก่อนทำการสั่งซื้อ

ทำความเข้าใจกับข้อกำหนดทางเทคนิค

ข้อกำหนดทางเทคนิคให้ข้อมูลที่จำเป็นในการจับคู่สายดินกับเครือข่ายแรงดันไฟฟ้าปานกลางโดยเฉพาะ กลุ่มผลิตภัณฑ์ของ Huixing ประกอบด้วยรุ่น YH5W ที่ครอบคลุมระดับแรงดันไฟฟ้าที่แตกต่างกัน พร้อมพารามิเตอร์ MCOV และกระแสอิมพัลส์ที่สอดคล้องกัน

กลุ่มผลิตภัณฑ์ทั้งหมดครอบคลุมระดับแรงดันไฟฟ้าเพิ่มเติม รวมถึงรุ่น 36kV, 39kV, 42kV, 45kV, 48kV, 51kV, 54kV, 60kV, 66kV และ 69kV การกำหนดค่าที่เหมาะสมควรพิจารณาจากข้อกำหนดของระบบจริงและข้อกำหนดทางวิศวกรรมเสมอ

ข้อควรพิจารณาในการติดตั้งและบำรุงรักษา

แม้แต่ตัวดักจับที่มีความสามารถทางเทคนิคก็ยังต้องมีการติดตั้งที่เหมาะสมเพื่อให้ได้การป้องกันที่มีประสิทธิภาพ การเชื่อมต่อระหว่างสายดิน อุปกรณ์ป้องกัน และระบบสายดินควรได้รับการออกแบบเพื่อลดความยาวตะกั่วและอิมพีแดนซ์ที่ไม่จำเป็นให้เหลือน้อยที่สุดในระหว่างเหตุการณ์ชั่วคราวที่รวดเร็ว

การบำรุงรักษาตามปกติควรรวมถึงการตรวจสอบด้วยสายตาและการตรวจสอบสภาพการติดตั้ง ควรให้ความสนใจเป็นพิเศษกับ:

• สภาพที่อยู่อาศัยและสัญญาณของความเสียหายทางกล
• ความสมบูรณ์ของการเชื่อมต่อและการต่อลงดิน
• หลักฐานการปนเปื้อนหรือการสัมผัสสิ่งแวดล้อมที่ผิดปกติ
• สัญญาณของความร้อนสูงเกินไปหรือการคายประจุที่ผิดปกติ
• ความเข้ากันได้ระหว่างระดับ Arrester และแรงดันไฟฟ้าของระบบจริง

สำหรับการติดตั้งภายนอกอาคาร ควรคำนึงถึงสภาพแวดล้อมตลอดอายุการใช้งานของผลิตภัณฑ์ ขั้นตอนการติดตั้ง การต่อสายดิน การตรวจสอบ และการเปลี่ยนที่ถูกต้องเป็นส่วนสำคัญของกลยุทธ์การป้องกันไฟกระชากที่มีประสิทธิภาพ

คำถามที่พบบ่อย

อุปกรณ์ป้องกันไฟกระชากไฟกระชากแรงดันปานกลางออกแบบมาสำหรับระบบแรงดันไฟฟ้าใด

ฮุ่ยซิง จัดหาอุปกรณ์ป้องกันไฟกระชากแรงดันปานกลางสำหรับแอปพลิเคชันการกระจายพลังงาน 10–35kV โดยมีการกำหนดค่า YH5W หลายแบบสำหรับความต้องการทางไฟฟ้าที่แตกต่างกัน

หน้าที่หลักของอุปกรณ์ป้องกันไฟกระชากคืออะไร?

อุปกรณ์ป้องกันไฟกระชากจะจำกัดแรงดันไฟฟ้าเกินชั่วคราวที่เกิดจากเหตุการณ์ต่างๆ เช่น ฟ้าผ่าและการทำงานของสวิตช์ โดยจะโอนพลังงานไฟกระชากส่วนเกินผ่านเส้นทางจำหน่ายที่มีการควบคุม เพื่อช่วยปกป้องอุปกรณ์ไฟฟ้าและฉนวน

เหตุใดจึงใช้ซิงค์ออกไซด์ในอุปกรณ์ป้องกันไฟกระชากสมัยใหม่

ซิงค์ออกไซด์มีลักษณะเฉพาะของแรงดันไฟฟ้าที่ไม่เป็นเชิงเส้นอย่างมาก สามารถรักษาความต้านทานได้ค่อนข้างสูงในระหว่างการทำงานปกติ ในขณะเดียวกันก็มีความนำไฟฟ้าสูงในระหว่างเหตุการณ์แรงดันไฟฟ้าเกิน ทำให้สามารถจำกัดไฟกระชากอย่างรวดเร็วโดยไม่ต้องอาศัยช่องว่างอนุกรมแบบเดิม

ควรติดตั้งอุปกรณ์ป้องกันไฟกระชากแรงดันปานกลางไว้ที่ใด?

ตำแหน่งทั่วไป ได้แก่ สายจ่ายไฟฟ้าเหนือศีรษะ เทอร์มินัลหม้อแปลง สวิตช์เกียร์ สถานีไฟฟ้าย่อย การเปลี่ยนผ่านสายเคเบิลเป็นค่าใช้จ่าย และอุปกรณ์จำหน่ายกลางแจ้ง ควรกำหนดจุดติดตั้งขั้นสุดท้ายตามการออกแบบการป้องกันระบบ

ผู้ซื้อควรตรวจสอบอะไรก่อนสั่งซื้อ?

ผู้ซื้อควรตรวจสอบแรงดันไฟฟ้าของระบบ, MCOV, ข้อกำหนดกระแสอิมพัลส์, การต่อสายดิน, วัสดุที่อยู่อาศัย, สภาพแวดล้อม, มาตรฐานทางเทคนิคที่เกี่ยวข้อง, ขนาดการติดตั้ง, ข้อกำหนดการตรวจสอบ และเอกสารประกอบเฉพาะโครงการ

บทสรุป

อุปกรณ์ป้องกันไฟกระชากแรงดันปานกลางมีบทบาทสำคัญในการปกป้องโครงสร้างพื้นฐานการจำหน่ายขนาด 10–35kV จากแรงดันไฟฟ้าเกินชั่วคราวจากฟ้าผ่าและการทำงานของสวิตช์ เทคโนโลยีซิงค์ออกไซด์แบบไม่มีช่องว่าง การเลือก MCOV ที่เหมาะสม วัสดุตัวเรือนที่เหมาะสม และการติดตั้งที่ถูกต้องสามารถทำงานร่วมกันเพื่อปรับปรุงการป้องกันอุปกรณ์และความน่าเชื่อถือของเครือข่าย Huixing มีการกำหนดค่า Arrester หลายแบบสำหรับสายจำหน่าย สถานีย่อย หม้อแปลง สวิตช์เกียร์ การเชื่อมต่อสายเคเบิล และอุปกรณ์ไฟฟ้ากลางแจ้ง หากคุณกำลังวางแผนโครงการจัดจำหน่ายใหม่หรือเปลี่ยนอุปกรณ์ป้องกันไฟกระชากที่มีอยู่ติดต่อเราเพื่อหารือเกี่ยวกับระดับแรงดันไฟฟ้า ข้อกำหนดทางเทคนิค สภาพแวดล้อมการใช้งาน และความต้องการด้านการจัดซื้อแบบกำหนดเองกับทีม ฮุ่ยซิง
