ฮุ่ยซิงจัดเตรียมให้ยาหม้อแปลงไฟฟ้าเครื่องมือวัดแรงดันไฟฟ้าเอี่ยมสำหรับระบบจำหน่ายไฟฟ้า 10–17.5 kV รองรับการวัดพลังงานที่แม่นยำ การตรวจสอบแบบเรียลไทม์ และการถ่ายทอดการป้องกันที่เชื่อถือได้สำหรับสถานีย่อยและการติดตั้งระบบไฟฟ้ากลางแจ้ง
สรุปบทความ:หม้อแปลงไฟฟ้าเครื่องมือวัดแรงดันปานกลางเป็นส่วนประกอบสำคัญในเครือข่ายการจำหน่ายไฟฟ้าสมัยใหม่ ด้วยการแปลงค่ากระแสและแรงดันไฟฟ้าสูงให้เป็นสัญญาณมาตรฐาน ช่วยให้มิเตอร์ ระบบตรวจสอบ และรีเลย์ป้องกันสามารถทำงานได้อย่างปลอดภัยและแม่นยำ คู่มือนี้จะอธิบายหม้อแปลงกระแส (CT) หม้อแปลงแรงดันไฟฟ้า (VT) การใช้งานหลัก ข้อกำหนดทางเทคนิคที่สำคัญ และข้อควรพิจารณาในการเลือก นอกจากนี้ยังสำรวจประโยชน์ของการออกแบบแบบบูรณาการ ความสามารถในการปรับตัวกลางแจ้ง ประสิทธิภาพการโอเวอร์โหลด และการปฏิบัติตามมาตรฐาน สำหรับวิศวกร ผู้รับเหมาไฟฟ้า และผู้เชี่ยวชาญด้านการจัดซื้อ การทำความเข้าใจปัจจัยเหล่านี้จะช่วยระบุหม้อแปลงเครื่องมือที่เหมาะสมสำหรับระบบจ่ายพลังงานที่เชื่อถือได้ มีประสิทธิภาพ และคำนึงถึงพื้นที่
หม้อแปลงไฟฟ้าเครื่องมือวัดแรงดันไฟฟ้าปานกลางเป็นอุปกรณ์วัดทางไฟฟ้าที่ออกแบบมาเพื่อลดกระแสปฐมภูมิหรือแรงดันไฟฟ้าสูงให้มีค่าทุติยภูมิที่เป็นมาตรฐานต่ำลง โดยสร้างส่วนต่อประสานที่ใช้งานได้จริงระหว่างวงจรกำลังไฟฟ้าแรงดันปานกลางและอุปกรณ์วัด ควบคุม และป้องกันแรงดันต่ำ
ต่างจากหม้อแปลงไฟฟ้ากำลังซึ่งถ่ายโอนพลังงานไฟฟ้าระหว่างวงจรที่ระดับแรงดันไฟฟ้าต่างกัน หม้อแปลงเครื่องมือจะให้การวัดทางไฟฟ้าและการแยกสัญญาณเป็นหลัก ประสิทธิภาพส่งผลโดยตรงต่อความแม่นยำของระบบสูบจ่ายและความน่าเชื่อถือของอุปกรณ์ป้องกัน
มีการใช้สองประเภทหลักในการจ่ายพลังงาน:
ในเครือข่ายแรงดันไฟฟ้าปานกลาง อุปกรณ์เหล่านี้มักติดตั้งในสถานีย่อย ชุดสวิตช์เกียร์ สถานีจ่ายไฟ และการติดตั้งระบบไฟฟ้ากลางแจ้ง ระบบพิกัดและฉนวนต้องตรงกับสภาพการทำงานของอุปกรณ์ที่ให้บริการ
หม้อแปลงเครื่องมือใช้การเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อสร้างปริมาณไฟฟ้าปฐมภูมิเป็นสัญญาณทุติยภูมิ สัญญาณเหล่านี้ได้รับการออกแบบให้เป็นสัดส่วนกับค่าดั้งเดิมภายในช่วงความแม่นยำและสภาวะการทำงานที่ระบุ
หม้อแปลงกระแสจะสร้างกระแสทุติยภูมิลดลงซึ่งสอดคล้องกับกระแสที่ไหลผ่านวงจรปฐมภูมิ ตัวอย่างเช่น CT 100/5 A มีอัตราส่วนการเปลี่ยนแปลงเล็กน้อยที่ 20:1 ภายใต้สภาวะการทำงานที่ระบุ กระแสหลัก 100 A สอดคล้องกับกระแสทุติยภูมิประมาณ 5 A
หม้อแปลงกระแสไฟฟ้าใช้สำหรับการวัดพลังงาน การตรวจสอบโหลด และการตรวจจับกระแสไฟฟ้าขัดข้อง ลักษณะความแม่นยำและการป้องกันต้องเหมาะสมกับอุปกรณ์ที่เชื่อมต่อและช่วงกระแสไฟที่คาดหวัง
หม้อแปลงแรงดันไฟฟ้าจะลดแรงดันไฟฟ้าหลักให้เป็นแรงดันไฟฟ้าทุติยภูมิที่ต่ำกว่าซึ่งเหมาะสำหรับอุปกรณ์วัดและควบคุม อัตราส่วนการเปลี่ยนแปลงขึ้นอยู่กับแรงดันไฟฟ้าของระบบ แรงดันไฟฟ้าหลักและรองของหม้อแปลงไฟฟ้า และการใช้งานที่ต้องการ

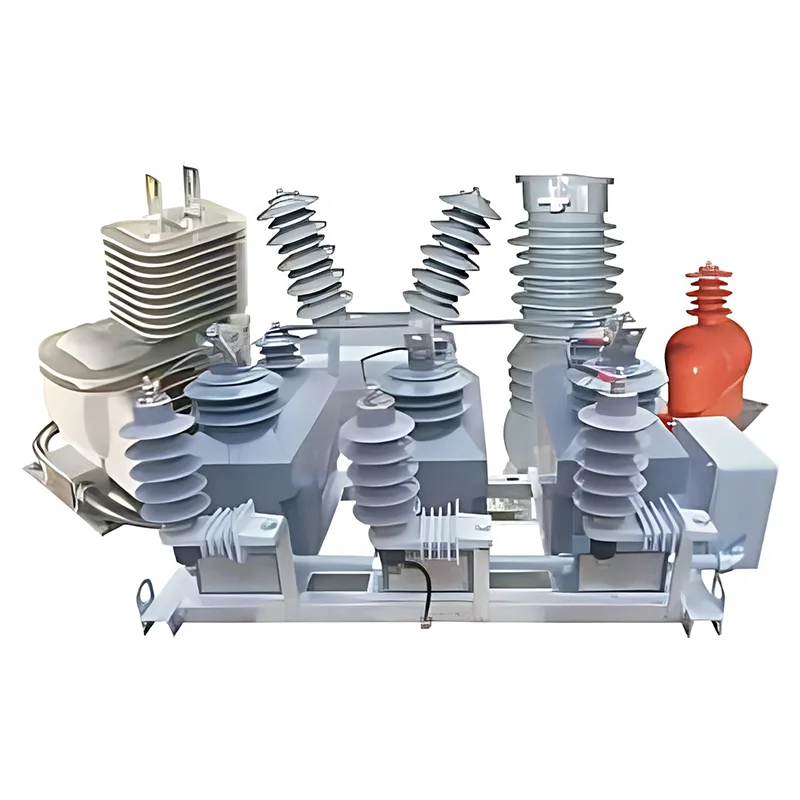

การรวมการวัดกระแสและแรงดันไฟฟ้าเข้าด้วยกันในชุดประกอบที่ประสานกันสามารถลดความซับซ้อนของรูปแบบทางไฟฟ้าได้ Huixing นำเสนอการกำหนดค่าแบบรวมที่รวมหม้อแปลงกระแส 3 ตัวและหม้อแปลงแรงดันไฟฟ้า 3 ตัว (3CT+3PT) ไว้ในยูนิตขนาดกะทัดรัดตัวเดียวเพื่อการติดตั้งระบบจำหน่ายที่เหมาะสม
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับอุปกรณ์ไฟฟ้าที่เกี่ยวข้อง โปรดสำรวจ Huixing'sโซลูชันสวิตช์เกียร์หุ้มฉนวนแก๊ส.
หม้อแปลงเครื่องมือวัดแรงดันไฟฟ้าปานกลางรองรับฟังก์ชันการวัด การตรวจสอบ และการป้องกันทั่วทั้งเครือข่ายการกระจาย การเลือกการกำหนดค่าที่เหมาะสมช่วยให้วิศวกรไฟฟ้าตอบสนองความต้องการของโครงการได้ โดยไม่กระทบต่อความปลอดภัยหรือประสิทธิภาพการวัด
ในสถานีไฟฟ้าย่อยกลางแจ้ง หม้อแปลงเครื่องมือจะส่งสัญญาณการวัดไปยังมิเตอร์พลังงาน ระบบตรวจสอบ และรีเลย์ป้องกัน ข้อมูลกระแสและแรงดันไฟฟ้าที่แม่นยำสนับสนุนการเรียกเก็บเงินค่าไฟฟ้า การประเมินโหลด และการตัดสินใจในการปฏิบัติงาน
หม้อแปลงเครื่องมือให้สัญญาณไฟฟ้าสำหรับแผนการป้องกันที่เกี่ยวข้องกับสายจำหน่าย หม้อแปลงไฟฟ้า ธนาคารตัวเก็บประจุ และสวิตช์เกียร์ ในระหว่างสภาวะการทำงานที่ผิดปกติ สัญญาณเหล่านี้จะช่วยรีเลย์ระบุข้อผิดพลาดและเริ่มการดำเนินการป้องกันที่เหมาะสม
พื้นที่มักถูกจำกัดในสถานีกระจายสินค้าขนาดกะทัดรัดและสถานีย่อยสำเร็จรูป การประกอบหม้อแปลงแบบรวมสามารถลดจำนวนส่วนประกอบที่ติดตั้งแยกกัน ลดความซับซ้อนในการจัดอุปกรณ์ และช่วยให้วิศวกรใช้พื้นที่ตู้ที่มีอยู่ได้อย่างมีประสิทธิภาพมากขึ้น
อุปกรณ์จำหน่ายกลางแจ้งจะต้องทนต่อการสัมผัสต่อสิ่งแวดล้อมในขณะที่ยังคงรักษาฉนวนและประสิทธิภาพการวัดที่เชื่อถือได้ หม้อแปลงเครื่องมือที่ออกแบบอย่างเหมาะสมสามารถรวมเข้ากับสวิตช์แบบติดเสา ยูนิตหลักแบบวงแหวน และอุปกรณ์กลางแจ้งอื่นๆ ที่เข้ากันได้
ข้อกำหนดทางเทคนิคจะกำหนดว่าหม้อแปลงเครื่องมือเหมาะสำหรับการติดตั้งระบบไฟฟ้าโดยเฉพาะหรือไม่ ผู้ซื้อควรประเมินการกำหนดค่าพิกัดที่สมบูรณ์ แทนที่จะอาศัยแรงดันไฟฟ้าที่ระบุเพียงอย่างเดียว
| พารามิเตอร์ | ข้อมูลผลิตภัณฑ์ฮุ่ยซิง | ทำไมมันถึงสำคัญ |
|---|---|---|
| ช่วงแรงดันไฟฟ้าใช้งาน | ระบบ 10–17.5 กิโลโวลต์ | กำหนดช่วงการใช้งานแรงดันไฟฟ้าปานกลางที่ต้องการ |
| การกำหนดค่าแบบรวม | 3CT+3PT | รวมหม้อแปลงกระแสสามตัวและหม้อแปลงแรงดันไฟฟ้าสามตัวไว้ในชุดเดียว |
| ระดับฉนวน | 17.5/38/95 กิโลโวลต์ | ระบุพิกัดฉนวนที่ระบุ ยืนยันข้อกำหนดการทดสอบและข้อกำหนดการให้คะแนนที่เกี่ยวข้อง |
| ความสามารถในการโอเวอร์โหลดปัจจุบัน | กระแสต่อเนื่อง 120%; 130%–150% นานสูงสุด 8 ชั่วโมงตามที่ระบุ | ช่วยประเมินความเหมาะสมสำหรับโหลดที่แตกต่างกันภายในสภาวะการทำงานที่ระบุไว้ |
| ปัจจัยด้านความปลอดภัยของเครื่องมือ | เอฟเอส=5 | เกี่ยวข้องกับการปกป้องเครื่องมือวัดที่เชื่อมต่อภายใต้เงื่อนไขที่กำหนด |
| แรงดันไฟฟ้าของขดลวดทุติยภูมิ | 3 kVef ตามที่ระบุไว้ในรายละเอียดสินค้า | ต้องมีการยืนยันจากเอกสารทางเทคนิคของผู้ผลิตและการใช้งานที่ต้องการ |
| มาตรฐานที่ใช้บังคับ | IEC 60044-1, ANSI C57.13, IEC 61869-1 และ IEC 61869-4 มีการอ้างอิงในหน้าผลิตภัณฑ์ | รองรับการประเมินประสิทธิภาพการวัด ฉนวน การทดสอบ และข้อกำหนดการใช้งาน |
หมายเหตุ: ตารางสรุปข้อมูลที่เผยแพร่ในหน้าผลิตภัณฑ์ ยืนยันการให้คะแนนเฉพาะรุ่น มาตรฐานและรุ่นที่เกี่ยวข้อง เงื่อนไขการทดสอบ และข้อกำหนดจำเพาะตามสัญญากับผู้ผลิตก่อนซื้อ ไม่ควรถือว่าค่าต่างๆ มีผลเหมือนกับทุกการกำหนดค่า
ระดับความแม่นยำจะกำหนดข้อผิดพลาดในการวัดที่อนุญาตภายใต้เงื่อนไขที่ระบุ เอาต์พุตที่ได้รับการจัดอันดับ โดยทั่วไปจะแสดงเป็นโวลต์แอมแปร์ (VA) บ่งบอกถึงภาระที่หม้อแปลงได้รับการออกแบบมาเพื่อรองรับในขณะที่ตอบสนองความต้องการด้านประสิทธิภาพที่ระบุ
สำหรับการใช้งานสูบจ่าย วิศวกรควรประเมินความแม่นยำในการวัดที่ต้องการและภาระของอุปกรณ์ที่เชื่อมต่อ การใช้งานด้านการป้องกันจำเป็นต้องมีการประเมินข้อกำหนดของรีเลย์ สภาวะกระแสไฟฟ้าขัดข้อง และประสิทธิภาพการป้องกันที่ระบุของหม้อแปลงแยกต่างหาก
ประสิทธิภาพของฉนวนต้องตรงกับแรงดันไฟฟ้าสูงสุดของระบบและระดับการทนที่ต้องการ ข้อมูลผลิตภัณฑ์ของ Huixing ยังระบุกระแสความร้อนระยะสั้น 80 เท่าของกระแสไฟฟ้าที่กำหนดเป็นเวลาหนึ่งวินาที และกระแสไดนามิก 2.5 เท่าที่ระบุการอ้างอิงกระแสความร้อน เนื่องจากสิ่งเหล่านี้เป็นการจัดอันดับที่มีนัยสำคัญ การตีความและการบังคับใช้ที่ถูกต้องควรได้รับการตรวจสอบในเอกสารทางเทคนิคของผู้ผลิตก่อนที่จะอนุมัติทางวิศวกรรม
หม้อแปลงเครื่องมือวัดแรงดันไฟฟ้าปานกลางในตัวสามารถช่วยปรับปรุงประสิทธิภาพการติดตั้งและลดความซับซ้อนของโครงร่างอุปกรณ์ ประโยชน์ที่แท้จริงขึ้นอยู่กับรุ่นที่เลือก การจัดสวิตช์เกียร์ สภาพแวดล้อม และข้อกำหนดของโครงการ
การรวมหม้อแปลงกระแสและแรงดันไฟฟ้าเข้าด้วยกันในชุดเดียวสามารถลดพื้นที่ที่ต้องใช้สำหรับส่วนประกอบที่แยกจากกัน สิ่งนี้มีประโยชน์อย่างยิ่งในสถานีย่อยขนาดกะทัดรัด สถานีกระจายสินค้าแบบกล่อง และการติดตั้งที่มีพื้นที่แผงจำกัด
คำอธิบายผลิตภัณฑ์ของ Huixing ระบุถึงฉนวนเรซินหล่อและความเหมาะสมในการใช้งานกลางแจ้งเป็นคุณสมบัติหลัก การกำหนดค่าแบบรวมยังอธิบายไว้ว่าใช้บุชชิ่งติดผนังกลางแจ้งประเภท CPE สำหรับการติดตั้งที่เข้ากันได้ ทีมงานโครงการควรยืนยันการจัดอันดับสภาพแวดล้อมที่จำเป็น การเตรียมการติดตั้ง สภาพมลพิษ และการสัมผัสสภาพอากาศ ก่อนที่จะระบุหน่วย
การประกอบที่ประสานกันอาจช่วยลดความยุ่งยากในการวางตำแหน่งส่วนประกอบและการเดินสายรอง อุปกรณ์ที่กำหนดค่าไว้ล่วงหน้ายังสามารถลดงานประกอบที่ไซต์งานบางส่วนได้ แม้ว่าการติดตั้งยังคงต้องใช้บุคลากรที่มีคุณสมบัติเหมาะสม การเชื่อมต่อเทอร์มินัลที่ถูกต้อง และการตรวจสอบกับแบบที่ได้รับการอนุมัติ
หม้อแปลงเครื่องมือที่ระบุอย่างเหมาะสมจะให้สัญญาณอินพุตที่ต้องการตามมิเตอร์ อุปกรณ์ตรวจสอบ และรีเลย์ป้องกัน ประสิทธิภาพการทำงานสนับสนุนการตัดสินใจในการดำเนินงานที่เชื่อถือได้ โดยมีเงื่อนไขว่าห่วงโซ่การวัดและการป้องกันที่สมบูรณ์ได้รับการออกแบบอย่างถูกต้อง
การเลือกหม้อแปลงไฟฟ้าเครื่องมือวัดแรงดันไฟฟ้าปานกลางต้องอาศัยการประสานงานระหว่างการออกแบบทางไฟฟ้า การรวมอุปกรณ์ ข้อกำหนดด้านความปลอดภัย และการวางแผนการจัดซื้อ ข้อกำหนดโดยละเอียดช่วยป้องกันความไม่ตรงกันระหว่างหม้อแปลงและระบบที่เชื่อมต่อ
ทำงานร่วมกับผู้มีประสบการณ์ผู้ผลิตหม้อแปลงไฟฟ้าเครื่องมือวัดแรงดันปานกลางสามารถช่วยผู้ซื้อชี้แจงข้อกำหนดทางเทคนิคก่อนการผลิต สำหรับการติดตั้งแบบกำหนดเอง ให้จัดเตรียมไดอะแกรมบรรทัดเดียว การจัดอันดับระบบ คำอธิบายแอปพลิเคชัน และขนาดอินเทอร์เฟซที่จำเป็นเมื่อขอใบเสนอราคา
การติดตั้งที่ถูกต้องถือเป็นสิ่งสำคัญในการรักษาความแม่นยำในการวัดและความปลอดภัยทางไฟฟ้า หม้อแปลงเครื่องมือต้องได้รับการติดตั้งตามแบบที่ได้รับอนุมัติ คำแนะนำอุปกรณ์ รหัสไฟฟ้าที่เกี่ยวข้อง และขั้นตอนด้านความปลอดภัยเฉพาะสถานที่
ข้อควรระวังด้านความปลอดภัยที่สำคัญ:ห้ามเปิดวงจรขดลวดทุติยภูมิของหม้อแปลงกระแสที่มีกระแสไฟ แรงดันไฟฟ้าที่เป็นอันตรายอาจเกิดขึ้น วงจรทุติยภูมิของหม้อแปลงแรงดันไฟฟ้าต้องได้รับการป้องกันจากการลัดวงจร และการต่อสายดินและการป้องกันทุติยภูมิต้องเป็นไปตามการออกแบบที่ได้รับอนุมัติ
ช่วงเวลาการบำรุงรักษาควรเป็นไปตามคำแนะนำของผู้ผลิต สภาพการทำงานของไซต์งาน และกฎระเบียบที่เกี่ยวข้อง การตรวจสอบโดยทั่วไปอาจรวมถึงการตรวจสอบความเสียหายของฉนวน การปนเปื้อน การเชื่อมต่อที่หลวม การกัดกร่อน ความร้อนสูงเกินไป และหลักฐานว่ามีความชื้นเข้าไป
สำหรับการติดตั้งกลางแจ้ง ควรพิจารณาระดับการสัมผัสต่อสิ่งแวดล้อมและมลภาวะเมื่อวางแผนกำหนดการตรวจสอบและทำความสะอาด การอ่านค่าที่ผิดปกติหรือข้อบกพร่องที่มองเห็นได้ควรได้รับการประเมินโดยช่างไฟฟ้าที่มีคุณสมบัติเหมาะสมก่อนที่อุปกรณ์จะถูกส่งกลับคืนสู่การบริการ
วัตถุประสงค์หลักคือการแปลงกระแสและแรงดันไฟฟ้าปฐมภูมิที่สูงให้เป็นสัญญาณทุติยภูมิระดับล่างสำหรับการวัด การวัดพลังงาน การตรวจสอบ และการถ่ายทอดการป้องกัน ช่วยให้เครื่องมือและระบบป้องกันแรงดันต่ำสามารถรับข้อมูลทางไฟฟ้าที่จำเป็นในการตรวจสอบเครือข่ายแรงดันไฟฟ้าปานกลาง
หม้อแปลงกระแสจะลดกระแสปฐมภูมิให้เป็นกระแสทุติยภูมิตามสัดส่วน ในขณะที่หม้อแปลงแรงดันไฟฟ้าจะลดแรงดันไฟฟ้าปฐมภูมิให้เป็นแรงดันไฟฟ้าทุติยภูมิตามสัดส่วน รองรับทั้งการวัดและการป้องกัน แต่มีการจัดอันดับ การจัดการการเชื่อมต่อ และข้อกำหนดด้านความปลอดภัยที่แตกต่างกัน
ฮุ่ยซิง อธิบายหม้อแปลงเครื่องมือวัดแรงดันไฟฟ้าปานกลางสำหรับระบบจำหน่ายไฟฟ้า 10–17.5 kV ผู้ซื้อควรยืนยันรุ่นที่แน่นอน แรงดันไฟฟ้าสูงสุดของระบบ ระดับฉนวน อัตราส่วนการเปลี่ยนแปลง และข้อกำหนดทางเทคนิคที่เกี่ยวข้องสำหรับโครงการของตน
ได้ รุ่นที่ได้รับการออกแบบและจัดอันดับสำหรับการใช้งานกลางแจ้งโดยเฉพาะสามารถติดตั้งในการใช้งานกระจายกลางแจ้งที่เหมาะสมได้ ก่อนซื้อ ให้ตรวจสอบความเหมาะสมด้านสิ่งแวดล้อม การออกแบบฉนวน ข้อกำหนดในการติดตั้ง และความเข้ากันได้กับสถานที่ติดตั้ง
ชุดประกอบ 3CT+3PT ในตัวจะรวมหม้อแปลงกระแส 3 ตัวและหม้อแปลงแรงดันไฟฟ้า 3 ตัวไว้ในเครื่องเดียว สามารถประหยัดพื้นที่และลดความยุ่งยากในการจัดอุปกรณ์ในสถานีย่อยขนาดกะทัดรัดและการติดตั้งระบบจำหน่ายอื่นๆ ที่เข้ากันได้ ควรตรวจสอบการกำหนดค่าโดยเทียบกับแผนภาพไฟฟ้าและข้อกำหนดการวัดแสงของโครงการ
ขอเอกสารข้อมูลเฉพาะรุ่น ภาพวาดทางเทคนิคที่ได้รับอนุมัติ อัตราส่วนการเปลี่ยนแปลง ระดับความแม่นยำ อัตราเอาต์พุต อัตราฉนวน มาตรฐานที่ใช้บังคับ และเอกสารการทดสอบที่เกี่ยวข้อง สำหรับโปรเจ็กต์ที่กำหนดเอง ให้ยืนยันอินเทอร์เฟซการติดตั้งและการเชื่อมต่อรองที่จำเป็นก่อนที่จะอนุมัติคำสั่งซื้อ
หม้อแปลงเครื่องมือวัดแรงดันไฟฟ้าปานกลางมีความสำคัญต่อการวัดที่แม่นยำ การป้องกันที่มีประสิทธิภาพ และการทำงานที่เชื่อถือได้ในเครือข่ายการกระจายพลังงานสมัยใหม่ ความเหมาะสมขึ้นอยู่กับอัตราส่วนการเปลี่ยนแปลงที่ถูกต้อง ข้อกำหนดด้านความแม่นยำ ประสิทธิภาพของฉนวน ความสามารถในการต้านทานข้อผิดพลาด และความเข้ากันได้กับการติดตั้งทางไฟฟ้าที่สมบูรณ์ การออกแบบแบบบูรณาการสามารถให้ประโยชน์เพิ่มเติมโดยที่พื้นที่และประสิทธิภาพในการติดตั้งมีความสำคัญ
ฮุ่ยซิง นำเสนอโซลูชันหม้อแปลงเครื่องมือวัดแรงดันปานกลางสำหรับการใช้งานระบบจ่ายไฟ 10–17.5 kV รวมถึงข้อกำหนดด้านการวัดแสง การตรวจสอบ และการป้องกัน หากคุณกำลังวางแผนการอัพเกรดสถานีย่อย พัฒนาระบบจำหน่ายขนาดกะทัดรัด หรือจัดหาอุปกรณ์สำหรับโครงการไฟฟ้ากลางแจ้ง ให้ตรวจสอบข้อกำหนดทางเทคนิคของคุณอย่างรอบคอบและติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดของผลิตภัณฑ์ ตัวเลือกการกำหนดค่า และใบเสนอราคาที่เหมาะสมสำหรับโครงการของคุณ
