เบรกเกอร์ไฟฟ้าแรงสูง

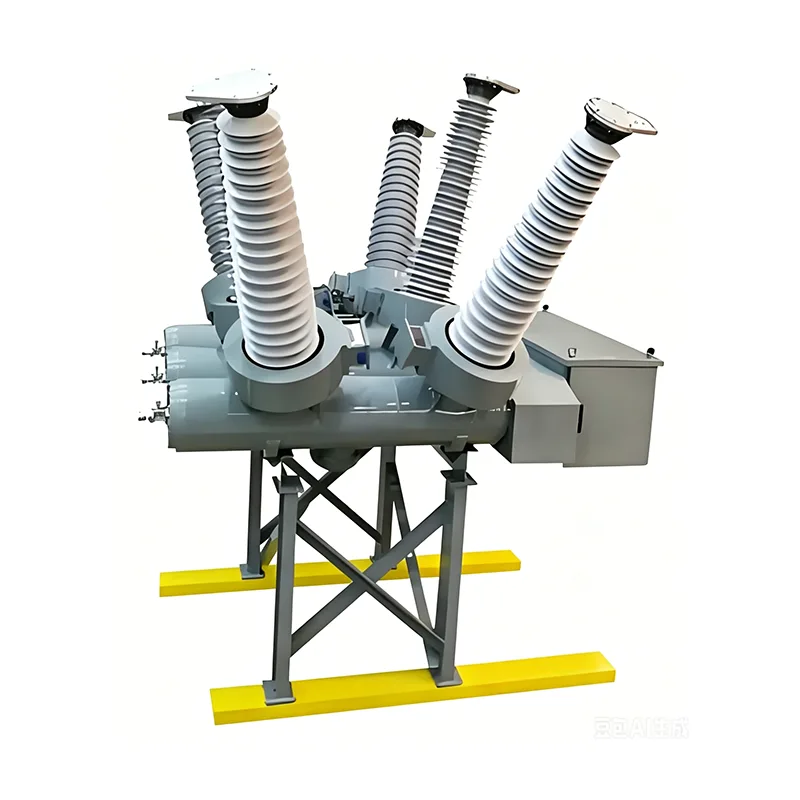

เซอร์กิตเบรกเกอร์ก๊าซ SF₆ แบบถังตายได้รับการพัฒนาแล้ว เซอร์กิตเบรกเกอร์แกนไฟฟ้าแรงสูงหลักที่ถูกนำมาใช้กันอย่างแพร่หลายสำหรับการใช้งานด้านการส่งและจ่ายพลังงานไฟฟ้าแรงสูงปานกลางและสูง โดยทำหน้าที่เป็นอุปกรณ์สำคัญเพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและมีเสถียรภาพของโครงข่ายไฟฟ้า

ในฐานะเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงกระแสหลักสำหรับโครงการส่งและแปลงพลังงานกลางแจ้ง เบรกเกอร์นี้ครอบคลุมช่วงแรงดันไฟฟ้าที่กำหนด 40.5kV ถึง 245kV ช่วงกระแสไฟตัดการลัดวงจรที่ 25kA ถึง 63kA และช่วงกระแสไฟพิกัดที่ 1600A ถึง 4000A ช่วงพารามิเตอร์ที่ครอบคลุมตรงตามข้อกำหนดการปฏิบัติงานที่แตกต่างกันตั้งแต่เครือข่ายการจำหน่ายระดับภูมิภาคไปจนถึงโครงข่ายไฟฟ้าหลัก

ออกแบบและผลิตตามมาตรฐานสากล IEC และ ANSI อย่างเคร่งครัด เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงนี้เข้าถึงระดับขั้นสูงในระดับสากลในตัวบ่งชี้หลัก รวมถึงประสิทธิภาพของฉนวนอิเล็กทริก ความสามารถในการทำลาย และความทนทานทางกล ทำให้เป็นโซลูชันที่ต้องการสำหรับการก่อสร้างโครงข่ายไฟฟ้าและโครงการอัปเกรด

สถานการณ์การใช้งาน

ได้รับการออกแบบมาเป็นหลักสำหรับการติดตั้งถังเสียในสถานีไฟฟ้าย่อยกลางแจ้ง พร้อมตัวเลือกการกำหนดค่าแบบสามเฟสและเฟสเดียวที่ยืดหยุ่น สามารถปรับให้เข้ากับขนาด เค้าโครง และการวางแผนกริดของสถานีย่อยได้อย่างสมบูรณ์แบบ ตอบสนองความต้องการของหลายสถานการณ์ รวมถึงการทดสอบการใช้งานสถานีย่อยใหม่และการปรับปรุงสถานีย่อยที่มีอายุมากขึ้น

เหมาะสำหรับโครงการส่งและเปลี่ยนแปลงพลังงานต่างๆ รวมถึงการขยายเครือข่ายการจำหน่ายในเมือง แหล่งจ่ายไฟของสวนอุตสาหกรรม การเชื่อมต่อโครงข่ายของโรงไฟฟ้าพลังงานทดแทน และโครงการสนับสนุนสำหรับสายส่งข้ามภูมิภาค เนื่องจากเป็นเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงที่ขาดไม่ได้ในระบบจำหน่ายไฟฟ้าของสถานีย่อย จึงทำหน้าที่หลักของการปิดวงจร การเปิด และการป้องกันข้อผิดพลาด

ด้วยความสามารถในการปรับตัวต่อสิ่งแวดล้อมที่ดีเยี่ยม จึงรักษาการทำงานที่มั่นคงภายใต้สภาพอากาศกลางแจ้งที่รุนแรง ให้การควบคุมวงจรที่เชื่อถือได้และการหยุดชะงักของข้อผิดพลาดสำหรับสิ่งอำนวยความสะดวกโครงข่ายกลางแจ้ง และทำหน้าที่เป็นอุปกรณ์สนับสนุนหลักสำหรับระบบจำหน่ายไฟฟ้าแรงสูงกลางแจ้ง

ข้อดีหลัก

ความยืดหยุ่นในการปรับแต่งที่เหนือกว่า

รองรับการผลิตแบบกำหนดเองที่ปรับให้เหมาะกับสภาพการทำงานพิเศษในสถานที่ (เช่น ระดับความสูง ความชื้นสูง และสภาพแวดล้อมที่มีการกัดกร่อนสูง) และข้อกำหนดทางเทคนิค (รวมถึงระดับแรงดันไฟฟ้าพิเศษและพารามิเตอร์การแตกหัก) ตอบสนองความต้องการส่วนบุคคลของโครงการต่างๆ ได้อย่างแม่นยำ และบรรลุการจับคู่ที่สมบูรณ์แบบของเซอร์กิตเบรกเกอร์กับสถานการณ์ทางวิศวกรรม

ความปลอดภัยและความน่าเชื่อถือที่โดดเด่น

ใช้การออกแบบโครงสร้างถังตันที่ได้รับการพิสูจน์แล้ว และใช้ก๊าซ SF₆ เป็นฉนวนประสิทธิภาพสูงและตัวกลางในการดับอาร์ค พร้อมกับระบบส่งกำลังเชิงกลที่มีความแม่นยำ การออกแบบนี้ช่วยให้มั่นใจได้ว่าเซอร์กิตเบรกเกอร์จะทำงานโดยปราศจากปัญหาในระยะยาว โดยมีอายุการใช้งานเชิงกลที่ยาวนานและความเสถียรในการทำงานสูง ซึ่งช่วยลดต้นทุนการดำเนินงานและการบำรุงรักษา (O&M) ได้อย่างมาก

การเลือกที่ง่ายขึ้นและการติดตั้งที่มีประสิทธิภาพ

กลุ่มผลิตภัณฑ์ครอบคลุมพารามิเตอร์แรงดัน กระแส และแตกหักอย่างเต็มรูปแบบ ช่วยให้สามารถเลือกรุ่นได้ง่ายและตรงไปตรงมาโดยไม่ต้องแปลงที่ซับซ้อน ขั้นตอนการติดตั้งถึงสถานที่ที่ได้มาตรฐานและอุปกรณ์เสริมอเนกประสงค์สูงสนับสนุนการติดตั้งและการทดสอบการใช้งานที่รวดเร็ว ช่วยลดระยะเวลาการก่อสร้างโครงการ

การดำเนินงานครบวงจรที่คุ้มค่าคุ้มราคา

มีโครงสร้างที่กะทัดรัดและมีขนาดเล็ก จึงไม่ต้องมีอุปกรณ์ป้องกันเพิ่มเติมสำหรับการติดตั้งกลางแจ้ง ระบบซีลแก๊ส SF₆ ให้อัตราการรั่วไหลต่ำเป็นพิเศษ ทำให้ไม่จำเป็นต้องเติมแก๊สบ่อยๆ ในขณะเดียวกัน ขั้นตอนการบำรุงรักษาที่ได้รับการปรับปรุงจะช่วยลดต้นทุนการดำเนินงานตลอดอายุการใช้งานของเบรกเกอร์ไฟฟ้าแรงสูงอีกด้วย

จุดเด่นทางเทคนิค

ใช้นวัตกรรมการออกแบบดับโค้งคู่ที่ผสมผสานหลักการพลังงานตัวเองและแบบพัฟเฟอร์ ซึ่งสลับโหมดการทำงานอย่างชาญฉลาดตามสภาวะกระแสไฟลัดวงจรต่างๆ ช่วยให้มั่นใจได้ถึงการหยุดชะงักที่รวดเร็วและเชื่อถือได้ภายใต้สถานการณ์ข้อผิดพลาดต่างๆ

สภาวะปัจจุบันที่เกิดการลัดวงจรสูง

มีการเปิดใช้งานเทคโนโลยีการดับส่วนโค้งพลังงานตนเอง ความร้อนที่เกิดจากส่วนโค้งไฟฟ้าจะกระตุ้นให้ก๊าซ SF₆ ขยายตัวอย่างรวดเร็วในห้องขยาย ทำให้เกิดกระแสลมความเร็วสูงเป็นพิเศษเพื่อดับส่วนโค้งทันที ด้วยความสามารถในการทำลายล้างที่แข็งแกร่ง สามารถแยกข้อผิดพลาดที่เกิดกระแสไฟฟ้าสูงได้อย่างมีประสิทธิภาพ และป้องกันอุปกรณ์กริดจากความเสียหายจากไฟกระชาก

สภาวะปัจจุบันของการลัดวงจรไฟฟ้าลัดวงจรต่ำ

กลไกจะเปลี่ยนไปใช้การทำงานแบบปักเป้า ด้วยการบีบอัดเชิงกล ก๊าซ SF₆ ในห้องอัดจะก่อตัวเป็นไอพ่นแรงดันสูงแบบกำหนดทิศทางเพื่อทำให้รากอาร์กเย็นลงอย่างแม่นยำ ทำให้เกิดการสูญพันธุ์ของอาร์กที่เสถียร ป้องกันประกายไฟของอาร์กอีกครั้ง และปรับปรุงความน่าเชื่อถือในการแตกหักภายใต้สภาวะความผิดพลาดที่โหลดเบา

การประยุกต์ใช้เทคโนโลยีการดับอาร์กคู่ร่วมกันทำให้เซอร์กิตเบรกเกอร์มีช่วงการแตกหักที่กว้างขึ้น การตอบสนองที่เร็วขึ้น และประสิทธิภาพการดับอาร์กที่เหนือกว่า สามารถจัดการข้อผิดพลาดไฟฟ้าลัดวงจรต่างๆ ในระบบโครงข่ายไฟฟ้าได้อย่างน่าเชื่อถือ ให้การป้องกันความปลอดภัยที่ครอบคลุมสำหรับระบบไฟฟ้า

พารามิเตอร์ผลิตภัณฑ์
