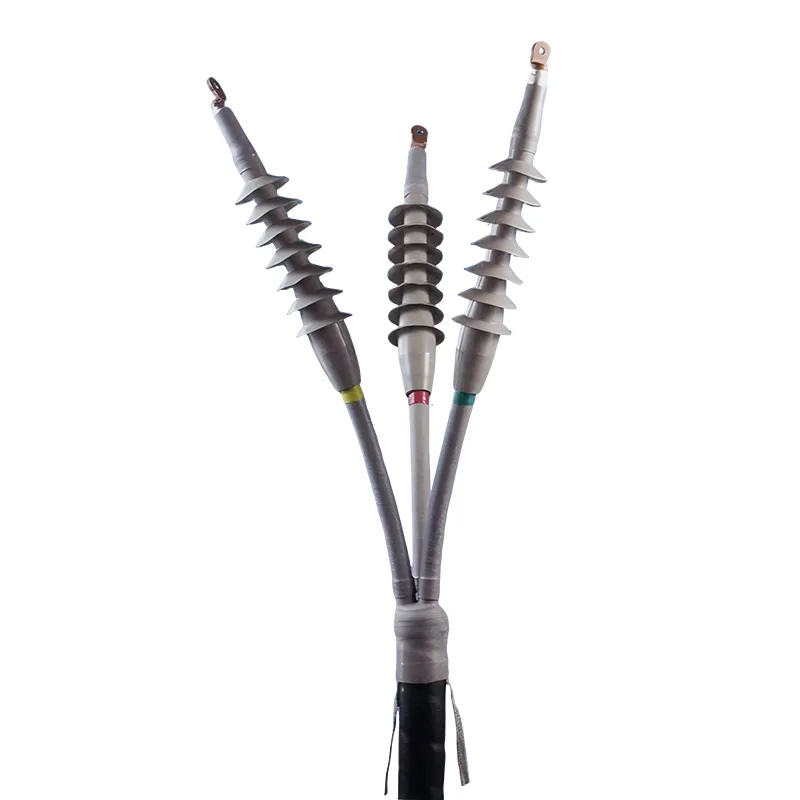

การยุติสายเคเบิลแรงดันปานกลาง

การต่อสายเคเบิลแรงดันปานกลางเป็นส่วนประกอบการเชื่อมต่อที่ขาดไม่ได้ในระบบจำหน่ายไฟฟ้า 10–35kV ซึ่งทำหน้าที่เป็นส่วนเชื่อมต่อที่สำคัญระหว่างสายไฟและอุปกรณ์ไฟฟ้าต่างๆ อุปกรณ์ที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำเหล่านี้ให้การนำไฟฟ้าที่เชื่อถือได้ การป้องกันฉนวนที่แข็งแกร่ง และการปิดผนึกด้านสิ่งแวดล้อมที่เหนือกว่า ทำให้มั่นใจได้ถึงการส่งผ่านพลังงานที่ปลอดภัยและต่อเนื่องทั่วทั้งการใช้งานในร่ม กลางแจ้ง และอุตสาหกรรมเฉพาะทาง

กรณีการใช้งานที่สำคัญ

การเชื่อมต่อสวิตช์เกียร์ของสถานีย่อยและการเชื่อมต่อยูนิตหลักของวงแหวน

ติดตั้งที่ขั้วทางเข้าและทางออกของตู้สวิตช์เกียร์และยูนิตหลักแบบวงแหวนในสถานีย่อย 10–35kV โดยจะสร้างการเชื่อมต่อทางไฟฟ้าที่ปลอดภัยระหว่างสายเคเบิลและส่วนประกอบที่เป็นสื่อกระแสไฟฟ้าของตู้ ในขณะเดียวกันก็ให้การป้องกันฉนวนที่จำเป็น การออกแบบที่กะทัดรัดปรับให้เข้ากับข้อกำหนดการติดตั้งที่มีพื้นที่จำกัดภายในสิ่งอำนวยความสะดวกของสถานีย่อยได้อย่างสมบูรณ์แบบ

การเชื่อมต่อเทอร์มินัลหม้อแปลงไฟฟ้าระบบจำหน่าย

ติดตั้งที่ขั้วต่อด้านข้างทั้งแรงดันสูงและแรงดันต่ำของหม้อแปลงไฟฟ้าระบบจำหน่ายแรงดันปานกลาง ขั้วต่อเหล่านี้จะเชื่อมต่อสายเคเบิลเข้ากับหมุดบุชชิ่งของหม้อแปลงได้อย่างราบรื่น ต้านทานความชื้น สิ่งสกปรก และการปนเปื้อนในสภาพแวดล้อมภายนอกอาคารได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงการเชื่อมต่อระหว่างหม้อแปลงและเครือข่ายเคเบิลที่เสถียรและเชื่อถือได้

การยุติการติดตั้งสายเคเบิลแบบพิเศษ

เหมาะอย่างยิ่งสำหรับปลายสายเคเบิลในสภาพแวดล้อมการติดตั้งที่ท้าทาย รวมถึงร่องสายเคเบิล อุโมงค์ และสะพาน ประสิทธิภาพการปิดผนึกที่ยอดเยี่ยมทนทานต่อสภาวะการทำงานที่ซับซ้อน เช่น ความชื้นสูง การสั่นสะเทือน และความผันผวนของอุณหภูมิ ป้องกันการบุกรุกของน้ำที่อาจนำไปสู่การเสื่อมสภาพของฉนวน

โครงสร้างพื้นฐานด้านพลังงานของอุตสาหกรรมเกิดใหม่

มีการใช้งานที่เต้ารับสายเคเบิลแรงดันปานกลางในสถานีพลังงานหมุนเวียน (ลมและแสงอาทิตย์) ระบบขนส่งทางราง และศูนย์ข้อมูล การต่อสายเคเบิลแรงดันปานกลางเหล่านี้เป็นไปตามข้อกำหนดด้านความน่าเชื่อถือสูงและด้านสิ่งแวดล้อมของโครงข่ายไฟฟ้าสมัยใหม่ การเชื่อมต่อสายเคเบิลกับอินเวอร์เตอร์ สวิตช์เกียร์ และอุปกรณ์สำคัญอื่นๆ ขณะเดียวกันก็รองรับรอบการทำงานการสตาร์ท-ดับบ่อยครั้ง

การเปลี่ยนแปลงเครือข่ายการกระจายในเมืองและชนบท

ใช้ที่จุดเปลี่ยนเหนือศีรษะเป็นสายเคเบิลและอาคารผู้โดยสารอุปกรณ์ที่ติดตั้งเสากลางแจ้งในเครือข่ายการกระจายสินค้าในเมืองและชนบท โดยผสมผสานการป้องกันฉนวนและการตรึงเชิงกลเข้าด้วยกัน ทนทานต่อสภาพกลางแจ้งที่รุนแรง รวมถึงแสงแดดโดยตรง ฝน และการสะสมของมลภาวะ จึงรับประกันการทำงานที่ปลอดภัยของขั้วต่อสายไฟ

ประโยชน์ด้านประสิทธิภาพที่ไม่มีใครเทียบได้

การสิ้นสุดสายเคเบิลแรงดันปานกลางมอบข้อได้เปรียบด้านประสิทธิภาพที่โดดเด่น 6 ประการ ซึ่งกำหนดให้เป็นมาตรฐานอุตสาหกรรมสำหรับระบบจำหน่ายไฟฟ้าสมัยใหม่:

ประสิทธิภาพทางไฟฟ้าที่เหนือกว่าและมีเสถียรภาพ

โดดเด่นด้วยกรวยความเค้นและท่อความเค้นที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ อุปกรณ์เหล่านี้กระจายความเข้มข้นของสนามไฟฟ้าบริเวณที่ชีลด์สายเคเบิลขาดได้อย่างมีประสิทธิภาพ โดยกำจัดการคายประจุบางส่วนและผลกระทบจากโคโรนา สร้างด้วยวัสดุฉนวนระดับพรีเมียม เช่น EPDM และยางซิลิโคน ซึ่งให้ความเป็นฉนวนสูง ชั้นป้องกันสารกึ่งตัวนำเชื่อมต่อกับตัวสายเคเบิลได้อย่างสมบูรณ์แบบ ทำให้มั่นใจได้ถึงการกระจายสนามไฟฟ้าที่สม่ำเสมอและการต่อสายดินที่เชื่อถือได้ ซึ่งช่วยลดความเสี่ยงที่ฉนวนจะพังได้อย่างมาก

การติดตั้งที่รวดเร็วและมีประสิทธิภาพ

การออกแบบแบบหดตัวเย็นและแบบสำเร็จรูปครองตลาด โดยไม่จำเป็นต้องทำความร้อนด้วยเปลวไฟ การติดตั้งเพียงแค่ดึงแถบรองรับออก เพื่อให้ส่วนปลายหดและยึดเข้ากับสายเคเบิลโดยอัตโนมัติ เวลาในการติดตั้งเพียงหนึ่งในสามของผลิตภัณฑ์ลดความร้อนแบบดั้งเดิม กระบวนการง่ายๆ ต้องใช้ความเชี่ยวชาญด้านเทคนิคเพียงเล็กน้อย ทำให้สามารถติดตั้งได้อย่างรวดเร็วแม้ในพื้นที่จำกัด เช่น บ่อเก็บสายเคเบิลและตู้แคบ ไม่มีอันตรายจากไฟไหม้ และการออกแบบให้สามารถปรับตัวเข้ากับสภาพอากาศที่ไม่เอื้ออำนวยได้ดีเยี่ยม

การปิดผนึกที่เชื่อถือได้และความต้านทานต่อสิ่งแวดล้อม

การสิ้นสุดสายเคเบิลแรงดันปานกลางเหล่านี้มีโครงสร้างกันน้ำที่ปิดสนิท ผลิตภัณฑ์ระดับพรีเมี่ยมได้รับการป้องกันน้ำเข้า IP68 ปิดกั้นความชื้นและน้ำได้อย่างสมบูรณ์ วัสดุยางมีความยืดหยุ่นที่ดีเยี่ยมและมีการเสียรูปถาวรน้อยที่สุด สอดคล้องกับการขยายตัวและการหดตัวเนื่องจากความร้อนของสายเคเบิลแบบไดนามิกโดยไม่มี "ผลกระทบจากการหายใจ" อีกทั้งยังทนต่อรังสียูวี ทนต่อโอโซน ทนทานต่ออุณหภูมิที่กว้าง (-40°C ถึง 90°C) และทนต่อการกัดกร่อนของสารเคมี จึงรักษาประสิทธิภาพการทำงานที่มั่นคงในสภาพแวดล้อมกลางแจ้งที่รุนแรง ชื้น และมลพิษ

ความน่าเชื่อถือในระยะยาวและอายุการใช้งานที่ยาวนานขึ้น

ส่วนประกอบหลัก รวมถึงฉนวน แผ่นป้องกัน และกรวยรับความเครียด ได้รับการบูรณาการจากโรงงานผ่านการขึ้นรูปที่มีความแม่นยำ เพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอและผ่านการทดสอบจากโรงงานอย่างเข้มงวด อัตราความล้มเหลวต่ำกว่าผลิตภัณฑ์หดด้วยความร้อนแบบดั้งเดิมประมาณ 40% เมื่อติดตั้งแล้ว ไม่จำเป็นต้องบำรุงรักษาเป็นประจำ ทำให้ได้รับการดำเนินการที่ไม่ต้องบำรุงรักษาหรือต้องมีการบำรุงรักษาต่ำโดยมีอายุการใช้งาน 25-30 ปี ซึ่งช่วยลดต้นทุนการดำเนินงานเครือข่ายและความถี่ที่ไฟดับได้อย่างมาก

ความปลอดภัยที่เพิ่มขึ้นและความเข้ากันได้ในวงกว้าง

ด้วยความแข็งแรงเชิงกลสูง ทนทานต่อการยืด การบีบอัด การโค้งงอ และการสั่นสะเทือน รองรับการเคลื่อนตัวของสายเคเบิล การทรุดตัว และแรงพลศาสตร์ไฟฟ้าลัดวงจร โมเดลส่วนใหญ่ใช้วัสดุหน่วงไฟ ควันต่ำ ปราศจากฮาโลเจน ซึ่งไม่ปล่อยก๊าซพิษระหว่างเกิดเพลิงไหม้ ซึ่งเป็นไปตามกฎระเบียบด้านสิ่งแวดล้อมและความปลอดภัยจากอัคคีภัย มีจำหน่ายสำหรับสายเคเบิลแบบคอร์เดี่ยวและสามคอร์ที่มีหน้าตัดต่างๆ เข้ากันได้กับสายเคเบิลแรงดันปานกลางกระแสหลัก รวมถึง XLPE และเหมาะสำหรับการใช้งานในร่ม กลางแจ้ง สถานีย่อย และพลังงานหมุนเวียนทั้งหมด

ต้นทุนรวมในการเป็นเจ้าของที่เหนือกว่า

แม้ว่าต้นทุนต่อหน่วยเริ่มต้นอาจสูงกว่าผลิตภัณฑ์หดตัวด้วยความร้อนแบบดั้งเดิมเล็กน้อย แต่การยุติสายเคเบิลแรงดันปานกลางช่วยให้ประหยัดตลอดอายุการใช้งานโดยรวมได้ดีขึ้นอย่างมาก เนื่องจากการติดตั้งเร็วขึ้น อายุการใช้งานยาวนานขึ้น อัตราความล้มเหลวลดลง และการทำงานที่ไม่ต้องบำรุงรักษา นอกจากนี้ยังสนับสนุนการอัพเกรดในอนาคตสำหรับกริดอัจฉริยะ พลังงานทดแทน และระบบขนส่งทางราง ซึ่งให้การปกป้องที่เชื่อถือได้ในระยะยาวสำหรับโครงสร้างพื้นฐานการจ่ายพลังงาน
