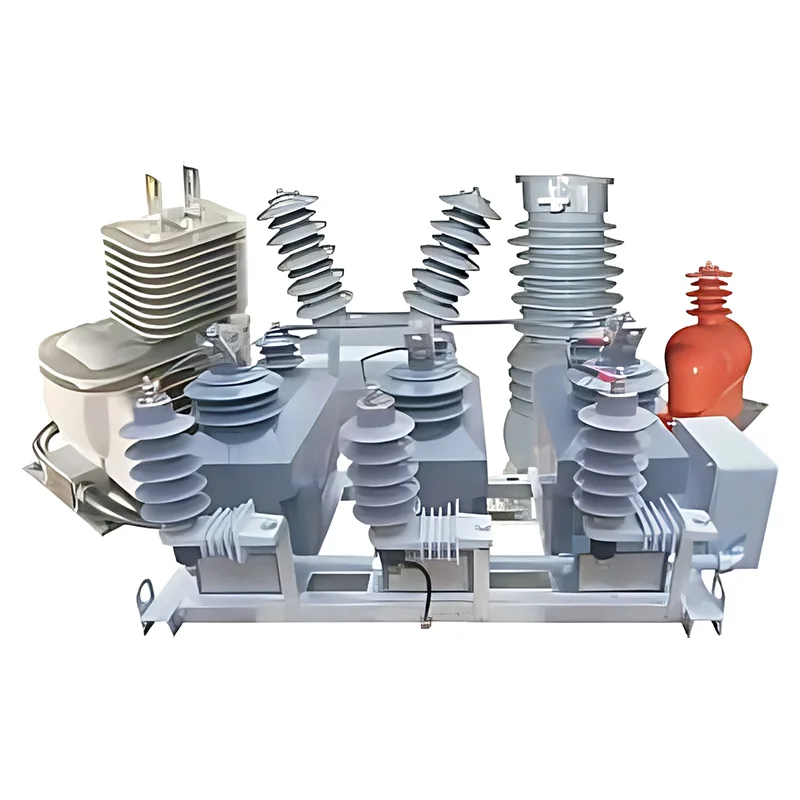

หม้อแปลงไฟฟ้าแรงสูงปานกลาง

หม้อแปลงไฟฟ้าแรงปานกลางเป็นหน่วยตรวจจับและตรวจวัดหลักสำหรับระบบจำหน่ายไฟฟ้าขนาด 10–17.5kV พวกเขาลดกระแสและแรงดันไฟฟ้าสูงอย่างแม่นยำให้เป็นสัญญาณระดับต่ำมาตรฐานสำหรับการวัดพลังงาน การตรวจสอบระบบ และการถ่ายทอดการป้องกัน ทำหน้าที่เป็นตัวเชื่อมโยงที่สำคัญระหว่างวงจรไฟฟ้าแรงสูงและระบบควบคุมแรงดันต่ำ โดยเป็นไปตามมาตรฐานสากลและให้การสนับสนุนข้อมูลที่มั่นคงเพื่อการทำงานของโครงข่ายที่ปลอดภัย มีประสิทธิภาพ และมีเสถียรภาพ

การใช้งานภาคสนามหลัก

วงจรวัดแสงและการป้องกันในสถานีไฟฟ้าย่อยกลางแจ้ง

ติดตั้งในลูปการสูบจ่ายและการป้องกันของสถานีย่อยกลางแจ้งขนาด 10–17.5kV โดยจะรวบรวมสัญญาณกระแสและแรงดันไฟฟ้าพร้อมกันเพื่อให้ตรงตามข้อกำหนดการวัดพลังงานที่มีความแม่นยำสูง สอดคล้องกับ IEC 60044-1 และ ANSI C57.13 โดยสมบูรณ์ ทำให้สามารถรวบรวมข้อมูลที่แม่นยำและมีเสถียรภาพสูงสำหรับการเรียกเก็บเงินค่าไฟฟ้าและการจัดการการดำเนินการของโครงข่ายไฟฟ้า

วงจรป้องกันสำหรับสายจำหน่ายและอุปกรณ์

นำไปใช้กับวงจรป้องกันของสายจำหน่ายแรงดันปานกลาง หม้อแปลงไฟฟ้ากำลัง และธนาคารตัวเก็บประจุ หม้อแปลงเหล่านี้ทนต่อกระแสความร้อนระยะสั้นที่กำหนดที่ 80In เป็นเวลา 1 วินาที และกระแสไดนามิกที่กำหนดที่ 2.5×80In โดยจับสัญญาณความผิดปกติอย่างรวดเร็วเพื่อรองรับการโอเวอร์โหลดและการป้องกันการลัดวงจรสำหรับอุปกรณ์ไฟฟ้า

อุปกรณ์เสริมสำหรับอุปกรณ์ไฟฟ้ากลางแจ้ง

ปรับแต่งให้เป็นส่วนประกอบแบบรวมที่เข้ากันสำหรับสวิตช์ติดเสากลางแจ้ง ยูนิตหลักแบบวงแหวน และอุปกรณ์ไฟฟ้าภายนอกอื่นๆ โดยมาพร้อมกับบุชชิ่งผนังกลางแจ้งประเภท CPE โครงสร้างนี้ช่วยให้การทำงานกลางแจ้งมีความเสถียรโดยไม่ต้องมีตัวเรือนป้องกันหรือโครงสร้างเสริมเพิ่มเติม

การติดตั้งการกระจายสินค้าขนาดกะทัดรัดที่มีพื้นที่จำกัด

เหมาะสำหรับสถานีกระจายสินค้าขนาดกะทัดรัดที่มีพื้นที่จำกัดและสถานีย่อยแบบกล่อง หม้อแปลงแบบหล่อในตัวเหล่านี้รวม 3CT และ 3PT ไว้ในหน่วยเดียวเพื่อลดพื้นที่การติดตั้งอย่างมาก ด้วยระดับฉนวนที่ขั้วต่อ 600V จึงเข้ากันได้อย่างลงตัวกับโครงร่างอุปกรณ์ไฟฟ้าที่จัดเรียงอย่างหนาแน่น

ข้อได้เปรียบทางเทคนิคที่น่าสนใจ

หม้อแปลงไฟฟ้าแรงดันปานกลางมีจุดแข็งทางเทคนิคที่โดดเด่น 5 ประการ ทำให้เป็นผลิตภัณฑ์ที่เหมาะสำหรับเครือข่ายการกระจายแรงดันไฟฟ้าปานกลางสมัยใหม่:

การออกแบบแบบบูรณาการช่วยประหยัดพื้นที่และลดต้นทุน

โครงสร้างหล่อแบบออลอินวันที่รวม 3CT และ 3PT ช่วยลดการติดตั้งหม้อแปลงกระแสและแรงดันไฟฟ้าแยกกัน ช่วยลดพื้นที่การติดตั้งได้อย่างมีประสิทธิภาพ ลดความยุ่งยากในการเดินสายในสถานที่ และลดต้นทุนการก่อสร้างโครงการโดยรวม

ความสามารถในการปรับตัวกลางแจ้งที่เหนือกว่าและความน่าเชื่อถือในการดำเนินงาน

การใช้ฉนวนเรซินหล่อประสิทธิภาพสูงที่มีระดับฉนวน 17.5/38/95kV จึงมีความทนทานต่อสภาพอากาศที่ดีเยี่ยม และเหมาะสำหรับการติดตั้งภายนอกอาคารโดยตรง พวกเขาสามารถทนต่อผลกระทบทางความร้อนและไฟฟ้าไดนามิกที่รุนแรงที่เกิดจากการลัดวงจร โดยมีอัตราความล้มเหลวในระยะยาวต่ำเป็นพิเศษ

ความจุเกินพิกัดที่ยอดเยี่ยมสำหรับสภาวะการทำงานที่ซับซ้อน

รองรับการทำงานต่อเนื่องที่ 120% ของกระแสไฟฟ้าที่กำหนด (1.2 นิ้ว) และสามารถทำงานภายใต้กระแสไฟเกินพิกัด 130%~150% ได้นานสูงสุด 8 ชั่วโมง ความสามารถในการปรับตัวโอเวอร์โหลดได้ดีเยี่ยมตอบสนองความต้องการความผันผวนของโหลดบ่อยครั้งของเครือข่ายการกระจายสินค้าสมัยใหม่

ความน่าเชื่อถือแบบคู่สำหรับฟังก์ชันการวัดและการป้องกัน

ด้วยปัจจัยด้านความปลอดภัยของเครื่องมือ FS=5 และแรงดันไฟฟ้าของขดลวดทุติยภูมิที่เสถียรที่ 3kVef ช่วยให้มั่นใจในการส่งสัญญาณที่แม่นยำ เป็นไปตามมาตรฐานความแม่นยำสูงสำหรับการวัดพลังงานและส่งสัญญาณสะดุดที่เชื่อถือได้สำหรับอุปกรณ์ป้องกัน สอดคล้องกับ IEC 61869-1 และ IEC 61869-4 โดยสมบูรณ์ โดยมีคุณสมบัติความเข้ากันได้ในวงกว้างกับสิ่งอำนวยความสะดวกกริดทั่วโลก

ติดตั้งง่าย บำรุงรักษาต่ำ อายุการใช้งานยาวนาน

การออกแบบที่สอบเทียบล่วงหน้าขนาดกะทัดรัดไม่จำเป็นต้องมีการทดสอบการทำงานที่ไซต์งานที่ซับซ้อน และช่วยให้สามารถติดตั้งภายนอกอาคารได้โดยไม่ต้องมีการป้องกันเพิ่มเติม โครงสร้างแบบหล่อเรซินให้ประสิทธิภาพในการป้องกันความชื้น กันฝุ่น และต่อต้านริ้วรอยได้ดีเยี่ยม โดยแทบไม่ต้องบำรุงรักษาตามปกติเลย จำเป็นต้องมีการตรวจสอบด้วยสายตาเป็นประจำเท่านั้นเพื่อให้มั่นใจถึงการทำงานที่มั่นคงในระยะยาว ใช้งานได้จริงในระดับสูงและความคุ้มทุน
