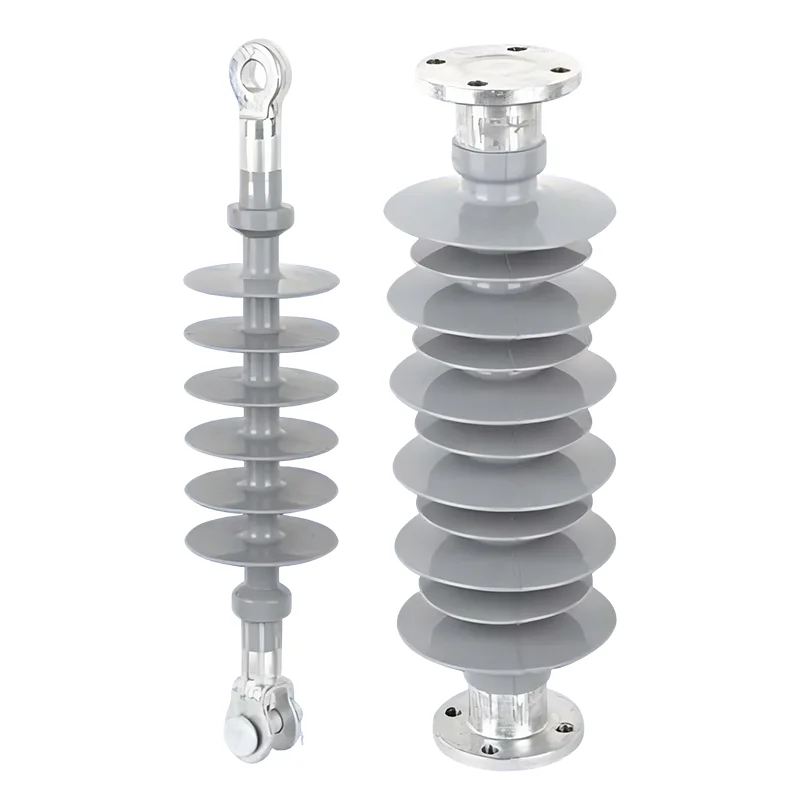

ฉนวนแรงดันไฟฟ้าปานกลางเป็นส่วนประกอบด้านความปลอดภัยที่จำเป็นสำหรับระบบไฟฟ้าขนาด 10-35kV ซึ่งให้การสนับสนุนทางกลที่สำคัญและการแยกทางไฟฟ้าระหว่างตัวนำไฟฟ้าและโครงสร้างที่ต่อสายดิน ทำหน้าที่เป็นโครงสร้างพื้นฐานฉนวนหลักของเครือข่ายการกระจายสินค้า ผลิตภัณฑ์เหล่านี้ป้องกันการรั่วไหลของกระแสไฟฟ้า การลัดวงจร และความเสียหายของอุปกรณ์ รับประกันการทำงานที่ปลอดภัยและมั่นคงของสายส่ง สถานีไฟฟ้าย่อย และอุปกรณ์จำหน่ายกลางแจ้งในทุกสภาพแวดล้อมการทำงาน
ติดตั้งบนเสาแขวนแบบเส้นตรงและเสาปรับมุมตึงสำหรับสายเหนือศีรษะ 10-35kV ฉนวนแรงดันไฟฟ้าปานกลางแยกตัวนำออกจากโครงสร้างของหอคอยได้อย่างมีประสิทธิภาพ กำจัดไฟฟ้ารั่ว และรับประกันการส่งผ่านพลังงานทางไกลที่เสถียร
ติดตั้งที่โหนดสาขาและจุดสิ้นสุดสายเคเบิลของเครือข่ายจำหน่ายแรงดันไฟฟ้าปานกลาง โดยแยกสัญญาณทางไฟฟ้าระหว่างชิ้นส่วนต่างๆ ของสาย ซึ่งจะช่วยหลีกเลี่ยงการลัดวงจรแบบเฟสต่อเฟสและการคายประจุภาคพื้นดิน และปรับให้เข้ากับรูปแบบการเดินสายกลางแจ้งที่ซับซ้อน
ใช้กับส่วนรองรับบัสบาร์และข้อต่อนำไฟฟ้าของเซอร์กิตเบรกเกอร์และสวิตช์ตัดการเชื่อมต่อภายในสถานีย่อย ฉนวนเหล่านี้รักษาฉนวนที่มั่นคงในขณะที่แบกตัวนำไฟฟ้าแรงสูง พวกเขาแยกส่วนประกอบที่มีชีวิตออกจากสิ่งอำนวยความสะดวกของสถานีย่อยที่มีการต่อสายดินเพื่อให้แน่ใจว่าอุปกรณ์ภายในทั้งหมดทำงานอย่างปลอดภัย
ทำหน้าที่เป็นฐานยึดสำหรับอุปกรณ์ที่ติดตั้งเสากลางแจ้ง รวมถึงฟิวส์แบบหล่นลงและอุปกรณ์ป้องกันไฟกระชากในเครือข่ายการกระจายสินค้าในเมืองและในชนบท ด้วยการผสานรวมฟังก์ชันการรองรับทางกลและฉนวนไฟฟ้า จึงสามารถต้านทานสภาพแวดล้อมกลางแจ้งที่รุนแรง เช่น ความชื้นและมลภาวะสูง และรักษาฉนวนที่มั่นคงสำหรับอุปกรณ์และสายไฟ
ฉนวนแรงดันไฟฟ้าปานกลางมีจุดแข็งหลักสี่ประการ ทำให้เป็นชิ้นส่วนที่ขาดไม่ได้สำหรับระบบไฟฟ้าแรงดันปานกลางทั้งหมด:
การใช้วัสดุฉนวนยางซิลิโคนกระแสหลัก ฉนวนเหล่านี้มีความต้านทานการแตกตัวของอิเล็กทริกที่แข็งแกร่ง พวกเขาสามารถต้านทานไฟกระชากของระบบแรงดันไฟฟ้าเกินได้อย่างมีประสิทธิภาพ หลีกเลี่ยงการแฟลชโอเวอร์ของฉนวน และรักษาแหล่งจ่ายไฟให้คงที่ภายใต้ความเครียดทางไฟฟ้าชั่วคราว
มีจำหน่ายในประเภทต่างๆ รวมถึงลูกถ้วยแขวน ลูกถ้วยโพสต์ ลูกถ้วยแบบแท่งยาว และลูกถ้วยแบบแขนไขว้ ซึ่งตอบสนองความต้องการในการติดตั้งที่แตกต่างกันสำหรับสายไฟ สถานีไฟฟ้าย่อย และสิ่งอำนวยความสะดวกการกระจายสินค้า โครงสร้างที่ได้มาตรฐานช่วยให้สามารถติดตั้งได้อย่างยืดหยุ่นและสะดวกสบายในทุกสถานการณ์
ยางซิลิโคนทนทานต่อสภาพอากาศ ทนต่อมลภาวะ และทนต่อการเสื่อมสภาพ ช่วยให้สามารถทำงานได้อย่างมีเสถียรภาพภายใต้อุณหภูมิที่สูง ฝน หิมะ และการปนเปื้อนอย่างหนัก นอกจากนี้ยังมีความแข็งแรงทางกลเพียงพอที่จะรับภาระของตัวนำและต้านทานลม น้ำแข็ง และแรงภายนอกอื่นๆ
ฉนวนแรงดันไฟฟ้าปานกลางมีโครงสร้างที่เรียบง่ายและทนทาน ไม่จำเป็นต้องบำรุงรักษารายวันที่ซับซ้อน เพียงตรวจสอบด้วยสายตาเป็นประจำเท่านั้น แทบจะไม่ได้รับผลกระทบจากปัจจัยด้านสิ่งแวดล้อม ซึ่งลดภาระงานบำรุงรักษาเครือข่ายการจัดจำหน่ายและต้นทุนการดำเนินงานลงอย่างมากตลอดอายุการใช้งานที่ยาวนาน
|
รหัส |
แบบอย่าง |
เรตติ้ง |
แรงดึง |
โครงสร้าง |
ฉนวน |
ชื่อขั้นต่ำ |
คลื่นเต็ม |
กำลังไฟ 1 นาที |
รายละเอียดการบรรจุ |
|||
|
ขนาดหีบ (มม.) |
G.W. (กก.) |
NW(กก.) |
เลขที่/ |
|||||||||
|
WYA-1 |
FXB-12/70CT |
12 |
70 |
330±15 |
150 |
355 |
105 |
45 |
39*28*27 |
16 |
14.5 |
12 |
|
วายเอ-2 |
FXB1-15/70CT |
15 |
70 |
380±15 |
195 |
460 |
140 |
65 |
43*28*27 |
17.2 |
16 |
12 |
|
วายเอ-3 |
FXB1-15/70CE |
15 |
70 |
425±15 |
240 |
510 |
145 |
65 |
50*28*27 |
18 |
16.8 |
12 |
|
WYA-4 |
เอฟเอ็กซ์บี-21/70ซีที |
21 |
70 |
300±15 |
140 |
530 |
190 |
92 |
36*28*27 |
16.5 |
15 |
12 |
|
WYA-5 |
FXB1-24/70YB |
24 |
70 |
460±15 |
260 |
650 |
200 |
75 |
52*32*29 |
22 |
21 |
12 |
|
วายเอ-6 |
FXB1-24/70ST |
24 |
70 |
390±15 |
192 |
650 |
150 |
70 |
43*37*32 |
21 |
19.5 |
12 |
|
WYB-7 |
FXB1-25/70CT |
25 |
70 |
456±15 |
260 |
650 |
200 |
75 |
50*31*29 |
18 |
16.8 |
12 |
|
วายเอ-8 |
FXB1-24/70CT |
24 |
70 |
455±15 |
260 |
680 |
155 |
70 |
51*31*28 |
19 |
17.8 |
12 |
|
วายเอ-9 |
FXB3-33/120SB |
33 |
120 |
598±15 |
400 |
1000 |
150 |
50 |
63*37*32 |
27 |
25 |
12 |
|
WYA-10 |
FXB1-33/70CT |
33 |
70 |
588±15 |
390 |
950 |
150 |
50 |
62*37*32 |
26 |
24 |
12 |
|
WYA-11 |
FXB1-33/70CT |
33 |
70 |
598±15 |
400 |
1000 |
150 |
50 |
63*37*32 |
26.5 |
24.5 |
12 |
|
WYA-12 |
FXB-36/70CT |
36 |
70 |
519±15 |
333 |
820 |
210 |
80 |
56*37*32 |
22 |
20 |
12 |
|
WYA-13 |
FXB1-36/70CT |
36 |
70 |
630±15 |
430 |
1120 |
220 |
85 |
66*37*32 |
29 |
27 |
12 |
|
WYA-14 |
FXB4-36/70SB |
36 |
70 |
640±15 |
440 |
1280 |
230 |
95 |
67*37*32 |
30 |
28 |
12 |
|
รหัส |
แบบอย่าง |
เรตติ้ง |
งอ |
โครงสร้าง |
ฉนวน |
ชื่อขั้นต่ำ |
คลื่นเต็ม |
กำลังไฟ 1 นาที |
รายละเอียดการบรรจุ |
|||
|
ขนาดหีบ (มม.) |
G.W. (กก.) |
น.ว. |
เลขที่/ |
|||||||||
|
WYC-1 |
FZS-15/9 |
15 |
9 |
255 |
190 |
450 |
110 |
45 |
350*280*280 |
26.5 |
25 |
12 |
|
WYC-2 |
FZS-24/3 |
24 |
3 |
288 |
280 |
750 |
150 |
70 |
470*390*330 |
35 |
34 |
20 |
|
WYC-3 |
FZS-24/4 |
24 |
4 |
195 |
187 |
830 |
150 |
70 |
475*200*395 |
34 |
33 |
20 |
|
WYC-4 |
FZSW-24/5 |
24 |
5 |
286 |
210 |
630 |
150 |
70 |
320*320*310 |
20 |
18.5 |
9 |
|
WYC-5 |
FZSW-24/15 |
24 |
15 |
280 |
180 |
660 |
150 |
70 |
305*320*310 |
20 |
18.5 |
9 |
|
WYC-6 |
FZSW-35/10 |
35 |
10 |
400 |
340 |
970 |
210 |
95 |
400*340*350 |
22.5 |
21 |
12 |
|
WYC-7 |
FZSW-36/4 |
36 |
4 |
410 |
320 |
750 |
170 |
70 |
440*320*365 |
27 |
26 |
9 |
|
WYC-8 |
FZS-36/4 |
36 |
4 |
390 |
320 |
750 |
170 |
70 |
410*280*260 |
12.5 |
11.4 |
6 |
|
WYC-9 |
FZSW-36/8 |
36 |
8 |
450 |
411 |
1320 |
200 |
85 |
500*500*300 |
23 |
22 |
6 |
|
WYC-10 |
FZS-36/9 |
36 |
9 |
457 |
370 |
1000 |
200 |
80 |
480*300*260 |
22.5 |
21.3 |
6 |
|
WYC-11 |
FZS3-72/6 |
72 |
6 |
770 |
650 |
1830 |
325 |
140 |
810*410*180 |
38 |
33 |
3 |
|
WYC-12 |
FZS-126/10 |
126 |
10 |
1220 |
1070 |
3180 |
450 |
185 |
1300*360*210 |
60 |
50 |
2 |
