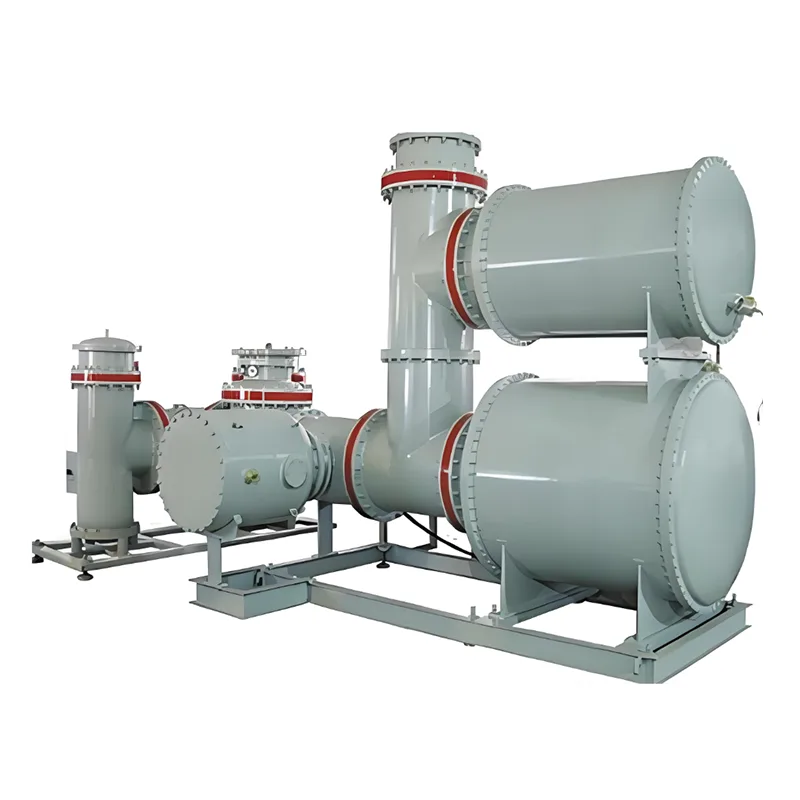

สวิตช์เกียร์หุ้มฉนวนแก๊ส

สวิตช์เกียร์ฉนวนแก๊ส (GIS) เป็นชุดอุปกรณ์จำหน่ายไฟฟ้าแรงสูงครบชุด โดยรวมส่วนประกอบไฟฟ้าแรงสูง เช่น เซอร์กิตเบรกเกอร์ อุปกรณ์ตัดการเชื่อมต่อ หม้อแปลงวัดแรงดันไฟฟ้า และบัสบาร์ ไว้ในกล่องโลหะที่ปิดสนิท

ซีรีส์นี้มีการออกแบบถังทั่วไปแบบสามเฟส โดยติดตั้งบัสบาร์หลักไว้ที่ตำแหน่งล่างหรือบน มีรูปแบบที่กะทัดรัดและมีความยืดหยุ่นสูง โดยมีระยะห่างของช่องขั้นต่ำ 800 มม. เพื่อให้เหมาะกับสภาพไซต์งานต่างๆ ผลิตภัณฑ์นี้มีความสามารถในการตัดกระแสไฟสูงถึง 50 kA และกระแสไฟพิกัดสูงถึง 4000 A โครงสร้างอะลูมิเนียมอัลลอยด์ให้ความต้านทานการกัดกร่อนที่ดีเยี่ยมและน้ำหนักเบา

ข้อดีหลัก

1. โครงสร้างบูรณาการสูง

GIS รวมส่วนประกอบหลัก เช่น เซอร์กิตเบรกเกอร์และบัสบาร์ไว้ในชุดประกอบที่ปิดสนิท ซึ่งกินพื้นที่เพียงหนึ่งในห้าถึงหนึ่งในสิบของพื้นที่สวิตช์เกียร์ธรรมดา ช่วยประหยัดทรัพยากรที่ดินได้อย่างมาก ทำให้เหมาะสำหรับไซต์ที่มีพื้นที่จำกัด

2.ฉนวนที่เหนือกว่าและความน่าเชื่อถือในการปฏิบัติงาน

GIS ใช้ SF₆ เป็นสื่อกลางในการเป็นฉนวนและดับอาร์ค ซึ่งให้ประสิทธิภาพของฉนวนที่เหนือกว่าอากาศมาก เมื่อใช้ร่วมกับเปลือกโลหะที่ปิดสนิท อุปกรณ์นี้ทนทานต่อสภาพอากาศที่เลวร้าย ฝุ่น ละอองเกลือ และอิทธิพลภายนอกอื่นๆ ทำให้มั่นใจได้ถึงการทำงานที่เสถียรอย่างยิ่ง

3.เพิ่มประสิทธิภาพด้านความปลอดภัย

ชิ้นส่วนไฟฟ้าแรงสูงที่มีกระแสไฟฟ้าทั้งหมดได้รับการปิดผนึกอย่างแน่นหนา โดยไม่ทิ้งตัวนำใดๆ ไว้ ซึ่งช่วยลดความเสี่ยงจากไฟฟ้าช็อตและการลัดวงจรภายนอกได้อย่างสมบูรณ์ ความปลอดภัยสูงกว่าสวิตช์เกียร์แบบเปิดอย่างมาก

4. การบำรุงรักษาต่ำและเศรษฐกิจระยะยาว

โครงสร้างแบบปิดช่วยปกป้องส่วนประกอบภายในจากการเสื่อมสภาพและความเสียหาย ส่งผลให้อัตราความล้มเหลวต่ำและระยะเวลาการบำรุงรักษานานกว่าอุปกรณ์ทั่วไป ช่วยลดภาระงานและต้นทุนการดำเนินงานและการบำรุงรักษาลงอย่างมาก โดยให้ผลประโยชน์ทางเศรษฐกิจที่แข็งแกร่งตลอดอายุการใช้งาน

5. การปรับตัวด้านสิ่งแวดล้อมในวงกว้าง

GIS ทำงานได้อย่างน่าเชื่อถือภายใต้สภาวะที่ไม่เอื้ออำนวย รวมถึงระดับความสูง มลพิษหนัก สภาพการกัดกร่อนชายฝั่ง ความเย็นจัด และความร้อนจัด เหมาะสำหรับการใช้งานในการก่อสร้างโครงข่ายไฟฟ้าเกือบทั้งหมด

การใช้งานหลัก

1.อุปกรณ์หลักสำหรับโครงข่ายไฟฟ้าแรงสูงและไฟฟ้าแรงสูงพิเศษ (UHV)

ใช้กันอย่างแพร่หลายในสถานีย่อยที่มีขนาด 110 kV ขึ้นไป โดยจะมาแทนที่สวิตช์เกียร์แบบเปิดทั่วไปเพื่อเพิ่มความเสถียรของโครงข่ายที่ฮับโครงข่ายหลัก

2. โซลูชั่นที่ต้องการสำหรับไซต์ที่ขาดแคลนที่ดิน

เหมาะสำหรับพื้นที่ใจกลางเมือง สถานีย่อยใต้ดิน และสถานีไฟฟ้าในอาคาร การออกแบบที่กะทัดรัดช่วยแก้ปัญหาข้อจำกัดด้านพื้นที่ได้อย่างมีประสิทธิภาพ

3. แหล่งจ่ายไฟสำหรับโหลดที่สำคัญ

โดยให้พลังงานที่เสถียรสำหรับการขนส่งทางรถไฟ องค์กรอุตสาหกรรมและเหมืองแร่ขนาดใหญ่ ศูนย์ข้อมูล และโหลดที่สำคัญอื่นๆ ในระดับ I ซึ่งสนับสนุนการจ่ายไฟอย่างต่อเนื่อง

4. การปรับปรุงและขยายกำลังการผลิตของสถานีไฟฟ้าย่อยเก่า

ช่วยให้สามารถอัพเกรดกำลังการผลิตได้อย่างรวดเร็วภายในพื้นที่ที่มีอยู่โดยไม่ต้องมีงานโยธาที่สำคัญ ซึ่งช่วยลดความซับซ้อนและต้นทุนในการติดตั้งเพิ่มเติม

5.การก่อสร้างกริดที่ยืดหยุ่นในสภาพแวดล้อมที่รุนแรง

ติดตั้งในพื้นที่ชายฝั่ง พื้นที่สูง และพื้นที่ที่มีมลพิษสูงเพื่อให้ทนทานต่อสภาวะการทำงานที่รุนแรง ยืดอายุการใช้งานของสินทรัพย์โครงข่ายไฟฟ้า และเสริมสร้างความสามารถในการฟื้นตัวจากภัยพิบัติ
