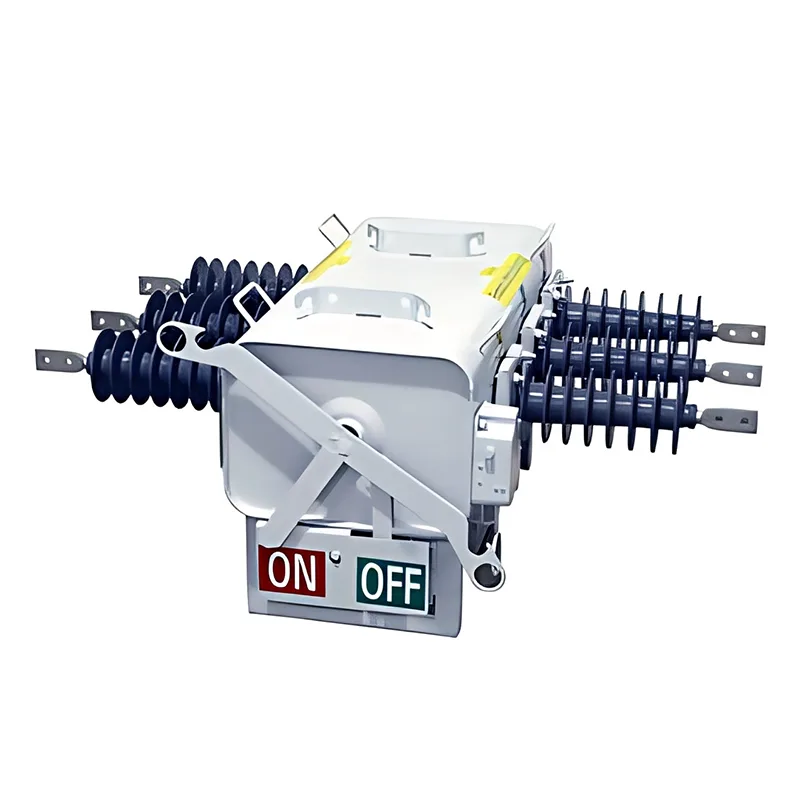

สวิตช์แบ่งโหลด

สวิตช์ตัดโหลดแรงดันไฟฟ้าปานกลางเป็นอุปกรณ์สวิตชิ่งอเนกประสงค์ที่ออกแบบมาเพื่อควบคุมและแยกโหลดไฟฟ้าในระบบจำหน่ายไฟฟ้าขนาด 10–35kV ในฐานะที่เป็นองค์ประกอบสำคัญในการปรับปรุงความยืดหยุ่นและความน่าเชื่อถือของกริด อุปกรณ์เหล่านี้ช่วยให้สามารถสลับกระแสโหลดปกติได้อย่างปลอดภัย และให้ความสามารถในการแยกข้อผิดพลาดชั่วคราว สวิตช์ตัดโหลดแรงดันไฟฟ้าปานกลางได้รับการออกแบบทางวิศวกรรมสำหรับการใช้งานทั้งในร่มและกลางแจ้ง กลายเป็นโซลูชันที่ต้องการสำหรับการแบ่งส่วนสาย การป้องกันหม้อแปลง และจุดจ่ายไฟระยะไกล ซึ่งเบรกเกอร์วงจรเต็มมีความซับซ้อนและมีค่าใช้จ่ายสูงโดยไม่จำเป็น

สถานการณ์การปรับใช้ที่สำคัญ

การแบ่งส่วนและจุดผูกในเครือข่ายการกระจายค่าโสหุ้ย

ติดตั้งที่จุดตัดและจุดผูกของสายจ่ายไฟเหนือศีรษะกลางแจ้งขนาด 10–35kV พวกมันสามารถสร้างและทำลายกระแสโหลดที่กำหนดได้บ่อยครั้ง ช่วยให้สามารถควบคุมส่วนของเส้นตรง การถ่ายโอนโหลด และการแยกส่วนที่ผิดพลาดได้ชั่วคราว ซึ่งช่วยเพิ่มความยืดหยุ่นในการปฏิบัติงานของเครือข่ายการกระจายสินค้าได้อย่างมาก

สถานีหม้อแปลงไฟฟ้าแรงสูงด้านข้างและขั้วต่อสายแยก

ติดตั้งที่ด้านไฟฟ้าแรงสูงของสถานีหม้อแปลงไฟฟ้าระบบจำหน่ายและที่ปลายสายแยก อุปกรณ์เหล่านี้ทำงานร่วมกับฟิวส์ ภายใต้สภาวะการทำงานปกติ ฟิวส์จะจัดการการทำงานของการสลับกระแสโหลด ในขณะที่ฟิวส์จะแก้ไขข้อผิดพลาดของการลัดวงจรอย่างรวดเร็ว ทำให้เกิดการผสมผสาน "การควบคุม + การป้องกัน" ที่มีประสิทธิภาพ

การบูรณาการอุปกรณ์ที่ติดตั้งเสากลางแจ้ง

สามารถใช้งานร่วมกับอุปกรณ์ติดตั้งเสากลางแจ้งในเครือข่ายการกระจายสินค้าในเขตเมืองและชนบท รวมถึงอุปกรณ์เสริมยูนิตหลักแบบวงแหวนและขั้วต่อของอุปกรณ์ชดเชยพลังงานรีแอกทีฟ สวิตช์หยุดโหลดแรงดันไฟฟ้าปานกลางเหล่านี้ทำงานได้อย่างน่าเชื่อถือภายในช่วงอุณหภูมิกว้างตั้งแต่ -40°C ถึง +70°C ปรับให้เข้ากับสภาพแวดล้อมที่มีการกัดกร่อนสูง และใช้งานได้ที่ระดับความสูงสูงสุด 3000 เมตร ซึ่งเหมาะสมกับสภาพการทำงานกลางแจ้งที่ซับซ้อนอย่างสมบูรณ์แบบ

สถานีกระจายสินค้าแบบไม่ต้องดูแลและสถานที่ห่างไกล

เหมาะสำหรับสถานีกระจายสินค้าแบบไม่ต้องดูแล สถานีย่อยแบบกล่อง และไซต์กระจายสินค้าระยะไกล รองรับโหมดการทำงานทั้งแบบแมนนวลและอัตโนมัติ ทำให้เกิดการสลับโหลดตามปกติและการกำจัดข้อผิดพลาดชั่วคราวโดยไม่ต้องมีการควบคุมดูแลในสถานที่ทำงานอย่างต่อเนื่อง ซึ่งช่วยลดต้นทุนการดำเนินงานและการบำรุงรักษาได้อย่างมาก

ข้อได้เปรียบในการดำเนินงานที่แตกต่าง

สวิตช์ตัดโหลดแรงดันไฟฟ้าปานกลางมีข้อดีในการดำเนินงานหลัก 4 ประการ ทำให้เป็นอุปกรณ์ที่ขาดไม่ได้ในระบบจำหน่ายไฟฟ้าสมัยใหม่:

ความสามารถในการควบคุมและการป้องกันแบบผสมผสาน

มีความสามารถในการปิด แบก และขัดขวางกระแสโหลดที่กำหนดภายใต้สภาวะวงจรปกติ และโดดเด่นด้วยประสิทธิภาพการสลับความถี่ที่โดดเด่น แม้ว่าจะไม่สามารถขัดขวางกระแสลัดวงจรโดยอิสระได้ แต่ก็สามารถทำงานร่วมกับฟิวส์ที่เชื่อมต่อแบบอนุกรมเพื่อจัดการกับข้อผิดพลาดของการลัดวงจรได้อย่างมีประสิทธิภาพ เหมาะสำหรับการแบ่งส่วนสาย เส้นผูก วงจรย่อย และสถานการณ์ที่หลากหลายอื่นๆ

โครงสร้างที่ปรับให้เหมาะสมและประสิทธิภาพด้านต้นทุนสูง

สวิตช์หยุดโหลดแรงดันไฟฟ้าปานกลางต่างจากเซอร์กิตเบรกเกอร์ตรงที่ไม่ต้องใช้ระบบดับเพลิงอาร์คที่ซับซ้อนหรือมีเพียงโครงสร้างป้องกันอาร์คพื้นฐานเท่านั้น ซึ่งมีขนาดที่เล็กกว่าและต้นทุนที่ต่ำกว่า โครงสร้างที่กะทัดรัดช่วยลดความยุ่งยากในการจัดวางโดยรวมของอุปกรณ์จ่ายไฟ และลดการลงทุนโครงการตลอดจนการยึดครองพื้นที่

การปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่งและประสิทธิภาพที่ทนทาน

กล่องหุ้มใช้สเตนเลสสตีล 304 พร้อมการพ่นสีฝุ่น ให้ความต้านทานการกัดกร่อนที่เหนือกว่า เพื่อการทำงานที่มั่นคงในพื้นที่ที่มีการกัดกร่อนสูง หน้าสัมผัสและนิ้วสัมผัสทำจากทองแดง T2 พร้อมการชุบในตัวเพื่อหลีกเลี่ยงการกัดกร่อนทางเคมีไฟฟ้า สวิตช์ทำงานอย่างต่อเนื่องที่ระดับความสูงสูงสุดถึง 3,000 เมตร และในอุณหภูมิตั้งแต่ -40°C ถึง +70°C ทำให้มั่นใจได้ถึงความน่าเชื่อถือในการปฏิบัติงานกลางแจ้งในระดับสูง

การทำงานที่ยืดหยุ่นและอายุการใช้งานที่ยาวนานขึ้น

มีให้เลือกใช้งานทั้งแบบแมนนวลและอัตโนมัติ โดยสามารถปรับแต่งให้ตรงตามความต้องการในสถานที่ทำงานที่หลากหลายได้ ด้วยความทนทานทางกลถึง 6,000 การทำงาน ทำให้ทนทานต่อการเปลี่ยนบ่อยครั้งในระยะยาวโดยไม่เกิดข้อผิดพลาด ข้อกำหนดในการบำรุงรักษาตามปกติในระดับต่ำจะช่วยลดต้นทุนการดำเนินงานของระบบโครงข่ายไฟฟ้าและลดความถี่ไฟฟ้าดับได้อย่างมีประสิทธิภาพ
