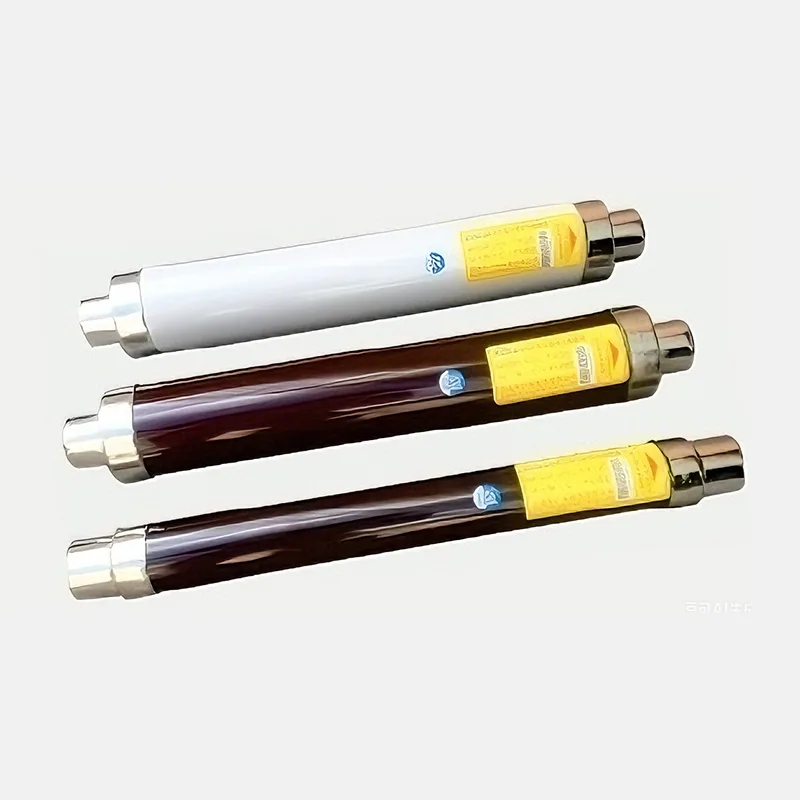

ฟิวส์จำกัดกระแสไฟแรงสูงสำหรับหม้อแปลงป้องกัน

ฟิวส์กระแสไฟแรงสูงสำหรับหม้อแปลงป้องกันเป็นอุปกรณ์ป้องกันที่จำเป็นสำหรับหม้อแปลงไฟฟ้าระบบจำหน่ายในระบบไฟฟ้า ด้วยการจำกัดกระแสไฟที่รวดเร็วระดับมิลลิวินาทีและความสามารถในการทำลายที่เชื่อถือได้ โดยมีการใช้กันอย่างแพร่หลายในเครือข่ายจำหน่ายแรงดันไฟฟ้าปานกลาง 10kV–40.5kV ซึ่งทำหน้าที่เป็นอุปกรณ์สำคัญในการรับประกันความปลอดภัยของหม้อแปลงและความเสถียรของโครงข่ายไฟฟ้า ด้านล่างนี้คือการแนะนำเชิงลึกเกี่ยวกับแอปพลิเคชันหลักและข้อได้เปรียบด้านประสิทธิภาพที่โดดเด่น ซึ่งแสดงให้เห็นถึงข้อดีทางเทคนิคและคุณค่าเชิงปฏิบัติในโครงสร้างพื้นฐานด้านพลังงานสมัยใหม่

แอปพลิเคชันหลัก

อุปกรณ์ป้องกันระดับมืออาชีพเหล่านี้ได้รับการพัฒนาเพื่อตอบสนองความต้องการการป้องกันแบบกำหนดเป้าหมายของหม้อแปลงไฟฟ้าระบบจำหน่ายในสถานการณ์ต่างๆ ของระบบไฟฟ้า:

การป้องกันเบื้องต้นด้านไฟฟ้าแรงสูงของหม้อแปลงไฟฟ้าระบบจำหน่าย

มักใช้เป็นองค์ประกอบป้องกันหลักสำหรับด้านไฟฟ้าแรงสูงของหม้อแปลงไฟฟ้าระบบจำหน่ายแรงดันปานกลาง 10kV และ 35kV รวมถึงประเภทแช่น้ำมันและชนิดแห้ง เมื่อข้อผิดพลาดภายใน เช่น การลัดวงจรของขดลวดและความล้มเหลวของฉนวน หรือการลัดวงจรของสายภายนอกทำให้เกิดกระแสเกิน ฟิวส์จะระเบิดอย่างรวดเร็วก่อนที่กระแสลัดวงจรจะถึงจุดสูงสุดเพื่อตัดวงจรที่ผิดพลาดออก วิธีนี้จะหลีกเลี่ยงไม่ให้หม้อแปลงไฟฟ้าไหม้หรือระเบิดที่เกิดจากความร้อนสูงเกินไปและแรงไฟฟ้าไดนามิก และจำกัดความผิดพลาดที่แพร่กระจายไปทั่วโครงข่ายไฟฟ้าทั้งหมด รุ่นยอดนิยม ได้แก่ XRNT1, CEF และ STR20 โดยมีพิกัดกระแสตั้งแต่ 10A ถึง 80A เพื่อให้ตรงกับความจุของหม้อแปลงที่แตกต่างกัน

รองรับการป้องกันยูนิตหลักแบบวงแหวนและสถานีย่อยแบบกล่อง

ในหน่วยหลักวงแหวนเครือข่ายการกระจายในเมืองและสถานีย่อยแบบกล่อง ฟิวส์เหล่านี้ทำงานร่วมกับสวิตช์ตัดโหลดเพื่อสร้างแผนการป้องกัน "ฟิวส์ + สวิตช์ตัดโหลด" ที่ประหยัดและมีประสิทธิภาพ โซลูชันนี้มาแทนที่เซอร์กิตเบรกเกอร์ราคาแพงและลดต้นทุนการลงทุนอุปกรณ์ได้อย่างมาก โครงสร้างปลั๊กอินขนาดกะทัดรัดเข้ากันได้ดีกับยูนิตหลักของวงแหวนที่มีพื้นที่จำกัด ทำให้สามารถแยกข้อผิดพลาดได้อย่างรวดเร็วและแหล่งจ่ายไฟแบบแบ่งส่วนที่เชื่อถือได้ ซึ่งเหมาะอย่างยิ่งสำหรับพื้นที่กระจายพลังงานในเมืองที่มีโหลดหนาแน่น

การป้องกันระบบจำหน่ายพลังงานใหม่และอุตสาหกรรม

มีการติดตั้งกันอย่างแพร่หลายในสายรวบรวมของฟาร์มกังหันลมและโรงไฟฟ้าพลังงานแสงอาทิตย์ รวมถึงระบบจำหน่ายไฟฟ้าแรงสูงของโรงงานอุตสาหกรรมเพื่อปกป้องหม้อแปลงที่เชื่อมต่อกับโครงข่าย พวกเขาสามารถรับมือกับความผันผวนของเอาท์พุตของแหล่งพลังงานหมุนเวียนและโหลดผลกระทบจากการผลิตในภาคอุตสาหกรรม รักษาแรงดันไฟฟ้าของระบบให้คงที่ รับประกันการป้องกันรีเลย์ที่แม่นยำ และรองรับการเชื่อมต่อโครงข่ายที่ปลอดภัยของพลังงานใหม่และแหล่งจ่ายไฟทางอุตสาหกรรมที่เสถียร

การป้องกันหม้อแปลงในสภาพแวดล้อมการทำงานที่รุนแรง

มีเวอร์ชันปรับแต่งพิเศษ รวมถึงประเภทป้องกันการกัดกร่อนและการปิดผนึกอย่างสมบูรณ์สำหรับหม้อแปลงที่ทำงานในสภาวะที่ไม่เอื้ออำนวย เช่น โซนหมอกเกลือชายฝั่ง พื้นที่พายุทรายในทะเลทราย และภูมิภาคที่สูง ทนทานต่อการกัดกร่อนจากสิ่งแวดล้อมภายนอกอย่างต่อเนื่อง รักษาประสิทธิภาพการป้องกันที่สม่ำเสมอ ยืดอายุการใช้งานของอุปกรณ์ และลดค่าใช้จ่ายในการบำรุงรักษารายวัน

ข้อดีด้านประสิทธิภาพที่โดดเด่น

การจำกัดกระแสไฟฟ้าระดับมิลลิวินาทีและการแยกข้อผิดพลาดอย่างรวดเร็ว

ฟิวส์จำกัดกระแสแรงดันสูงให้ประสิทธิภาพการจำกัดกระแสที่ดีเยี่ยม และหยุดการทำงานผิดพลาดโดยสมบูรณ์ภายใน 3 ถึง 6 มิลลิวินาที ซึ่งเร็วกว่าเซอร์กิตเบรกเกอร์ซึ่งปกติใช้เวลาหลายสิบมิลลิวินาทีมาก โดยควบคุมกระแสไฟฟ้าลัดวงจรในช่วงที่เพิ่มขึ้นโดยมีอัตราส่วนจำกัดกระแสไฟฟ้าต่ำกว่า 0.35 ซึ่งช่วยลดผลกระทบทางไฟฟ้าพลศาสตร์และความเสียหายจากความร้อนได้อย่างมีประสิทธิภาพ ปกป้องขดลวดหม้อแปลงและโครงสร้างฉนวน และลดต้นทุนการบำรุงรักษาหลังข้อผิดพลาด

การสูญพันธุ์ของส่วนโค้งที่ดีเยี่ยมและความปลอดภัยในการปฏิบัติงานสูง

การใช้โครงสร้างท่อพอร์ซเลนปิดผนึกที่เต็มไปด้วยทรายควอทซ์ ฟิวส์สามารถระบายความร้อนและดับส่วนโค้งไฟฟ้าที่เกิดขึ้นระหว่างการหลอมได้อย่างรวดเร็ว ป้องกันการหยุดส่วนโค้งและการเกิดแรงดันไฟฟ้าเกิน ผลิตจากหลอดฟิวส์ที่มีอุณหภูมิสูงและมีความแข็งแรงสูง มีความสามารถในการขัดขวางมากกว่า 1000MVA ช่วยให้มั่นใจในการแตกหักอย่างปลอดภัยภายใต้สภาวะความผิดปกติ และลดความเสี่ยงของการลัดวงจรจากเฟสต่อเฟสและอุปกรณ์การระเบิด

โครงสร้างกะทัดรัด ติดตั้งง่าย และบำรุงรักษาง่าย

ขนาดเล็กและน้ำหนักเบา ปรับให้เข้ากับรูปแบบการติดตั้งที่หลากหลาย การออกแบบปลั๊กอินช่วยให้เปลี่ยนฟิวส์ได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือพิเศษ ซึ่งสามารถทำได้โดยผู้ปฏิบัติงานเพียงคนเดียวภายใน 5 ถึง 10 นาที ช่วยลดการสูญเสียไฟฟ้าดับ ด้วยอินเทอร์เฟซมาตรฐานแบบรวม เข้ากันได้สูงกับสวิตช์หยุดโหลด ยูนิตหลักแบบวงแหวน และอุปกรณ์หลักอื่นๆ ทำให้การออกแบบทางวิศวกรรมและการก่อสร้างที่ไซต์งานง่ายขึ้น

ต้นทุนที่มีประสิทธิภาพสูงและต้นทุนวงจรชีวิตต่ำ

เมื่อเปรียบเทียบกับเซอร์กิตเบรกเกอร์ ฟิวส์เหล่านี้มีต้นทุนการจัดซื้อเริ่มต้นที่ต่ำกว่ามาก เพียง 1/5 ถึง 1/10 ของเซอร์กิตเบรกเกอร์ ด้วยโครงสร้างภายในที่เรียบง่ายโดยไม่มีชิ้นส่วนที่เคลื่อนไหวด้วยกลไกที่ซับซ้อน จึงแทบไม่ต้องมีการบำรุงรักษาตามปกติ ด้วยอายุการใช้งานที่ยาวนานและอัตราความล้มเหลวต่ำ การใช้งานฟิวส์และสวิตช์ตัดโหลดที่ตรงกันทำให้เกิดแผนการป้องกันที่คุ้มต้นทุนสูง ซึ่งเหมาะสำหรับการโปรโมตขนาดใหญ่ในเครือข่ายการกระจายสินค้า การแยกข้อผิดพลาดอย่างทันท่วงทียังช่วยลดผลกระทบจากการหยุดทำงานและปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟโดยรวม

การป้องกันแบบเลือกสรรสำหรับการประสานงานการป้องกันกริดแบบลำดับชั้น

ฟิวส์กระแสจำกัดแรงดันไฟฟ้าแรงสูงสำหรับหม้อแปลงป้องกันเหล่านี้มีคุณสมบัติกระแสเวลาที่แม่นยำพร้อมข้อผิดพลาดในการควบคุมภายใน ±10% ทำให้สามารถประสานการเลือกที่เชื่อถือได้กับอุปกรณ์ป้องกันระดับบนและล่าง เช่น เซอร์กิตเบรกเกอร์แรงดันต่ำและฟิวส์อื่นๆ เฉพาะสาขาที่ชำรุดเท่านั้นที่จะถูกสะดุดเพื่อหลีกเลี่ยงไฟฟ้าดับในพื้นที่ขนาดใหญ่ รุ่นพรีเมี่ยมยังมาพร้อมกับการป้องกันอุณหภูมิเกินในตัว เพื่อป้องกันฟิวส์ร้อนเกินไป และเพิ่มเสถียรภาพในการทำงานโดยรวม
